nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .24 TIMER
Dieser „Toolkit“ Block ermöglicht Ihnen die Konfiguration von bis zu vier Timern als: “Impuls“, „Verzögerung“,
„One Shot“ oder „Min Ein“ Timer. Die unterschiedlichen Timerarten finden Sie im Abschnitt 4.24.2 beschrie-
ben.

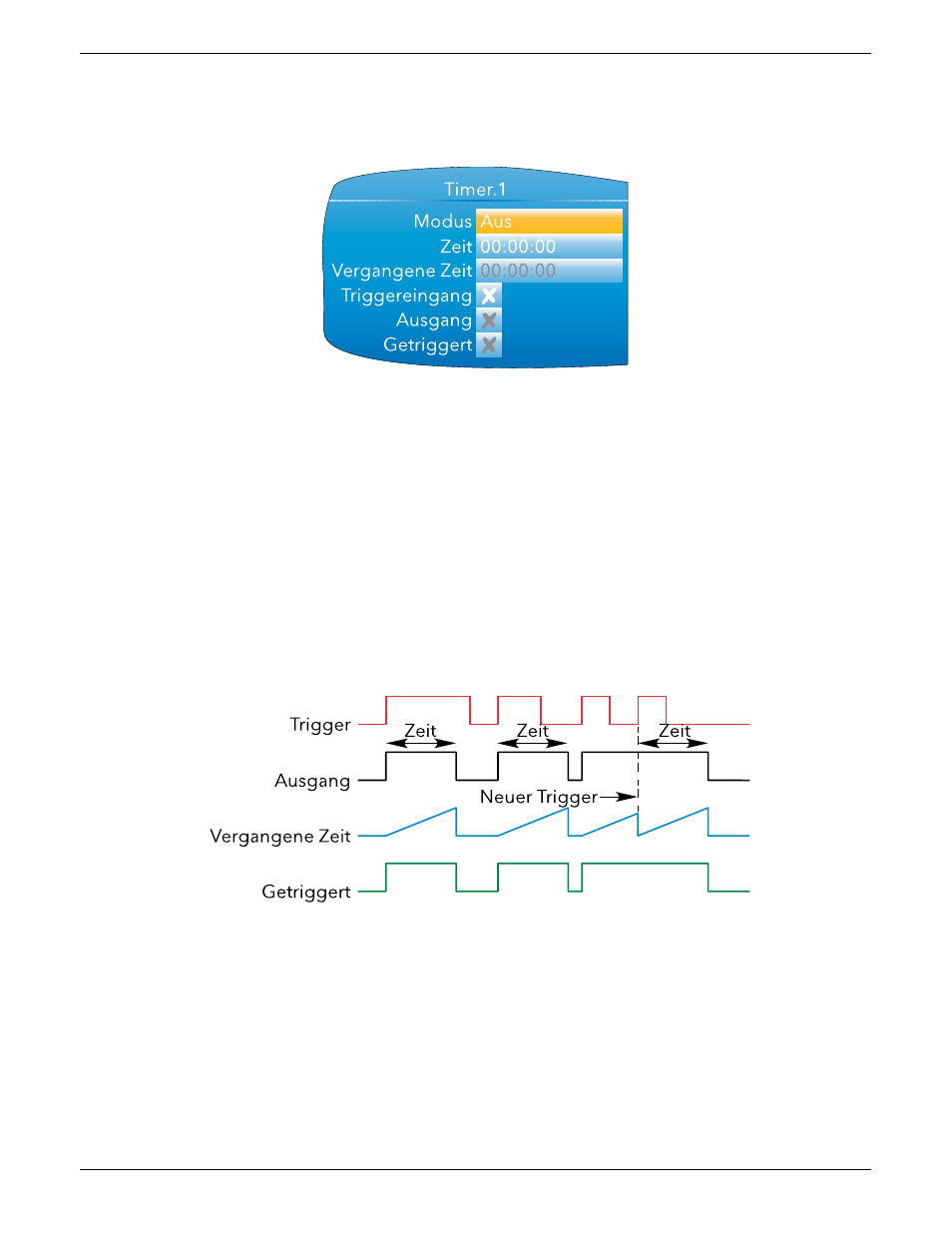

Abbildung 4.24 Timer Konfiguration
4 .24 .1 Parameter
Modus
Wählen Sie zwischen „Impuls“, „Verzög.“, „One Shot“ oder „Min Ein“.
Zeit
Geben Sie eine Zeitperiode für den Timer ein.
Vergangene Zeit
Dieser schreibgeschützte Parameter zeigt die Zeit, die der Timer schon läuft.
Triggereingang
Zeigt, ob die Triggerquelle aktiv (Häkchen) oder inaktiv (Kreuz) ist.
Ausgang
Zeigt, ob der Ausgang Ein (Häkchen) oder Aus (Kreuz) ist.
Getriggert
Zeigt, ob der Timer zur Zeit getriggert ist. Der Timer kann getriggert bleiben, auch wenn
die Triggerquelle wieder ausgeschaltet ist.
4 .24 .2 Timer Modi
IMPULS
Der Ausgang geht auf „Ein“, sobald der Triggereingang aktiv wird und bleibt aktiv, bis die von Ihnen eingegebe-
ne Zeit abgelaufen ist. Wird der Timer während dieser Zeit erneut getriggert, startet die Zeitzählung erneut.
Abbildung 4.24.2a „Impuls“ Definition
