3 .4 .4 Horizontaler Bargraf
Ähnlich wie bei dem in Abschnitt 3.4.3 oben beschriebenen vertikalen Bargraf, doch zusätzlich mit Kanalbe-
schreibern.
Abbildung 3.4.4 Horizontaler Bargraf
Mithilfe der Mehr Taste rufen Sie den nächsten aktivierten Anzeigemodus auf (Systemvorgabe = Numerisch).
Mit der Bild Taste rufen Sie die oberste Menüebene auf.
3 .4 .5 Numerisch
Zeigt die Werte der aktivierten Kanäle zusammen mit ihren Beschreibern und mit Angabe des Alarmtyps bzw.
der Alarmtypen, die Sie für die einzelnen Kanäle konfiguriert haben.
Ofen 1 Temp 12
Kanal 2
Kanal 3
Kanal 4
VirtualKan 1
VirtualKan 2

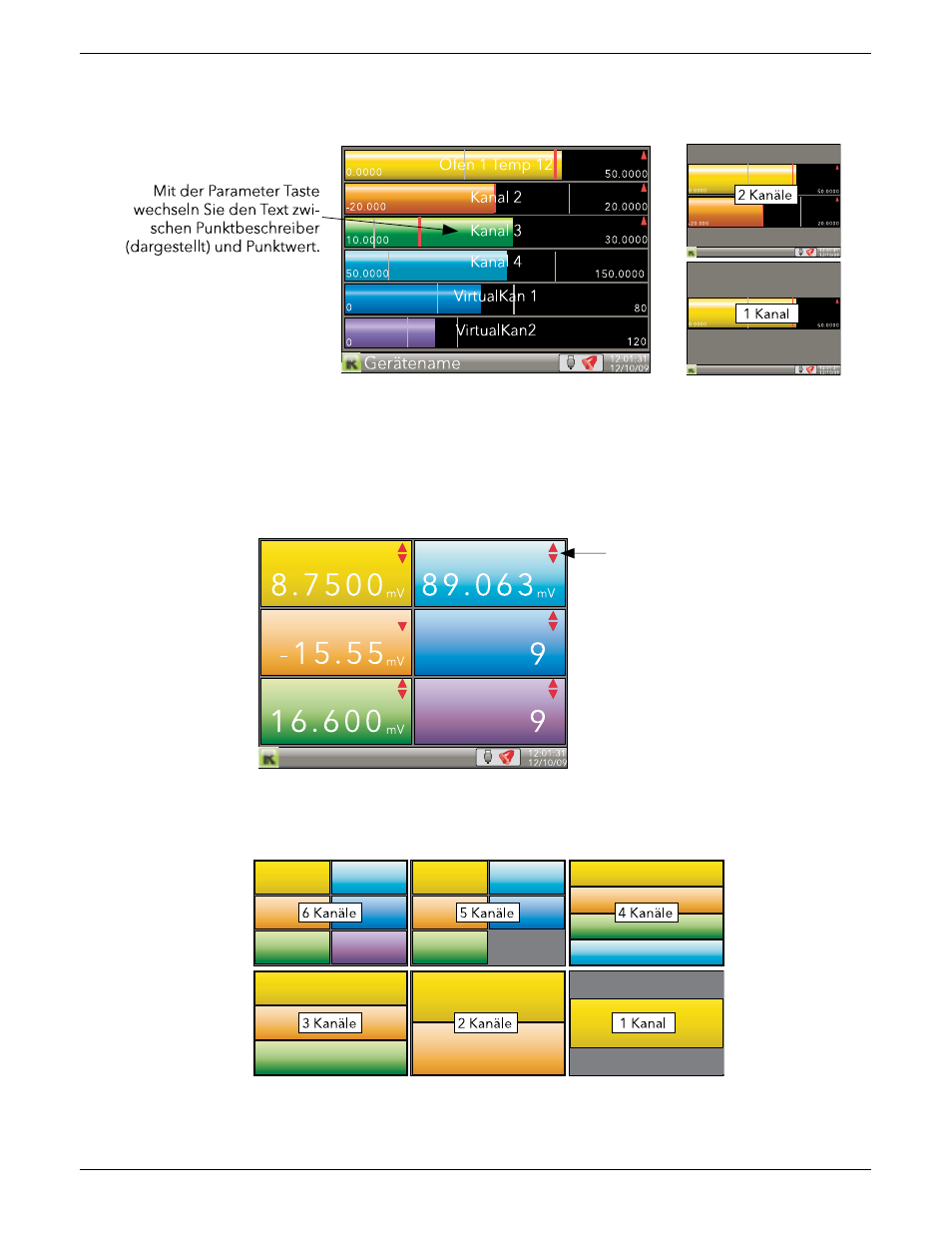

Abbildung 3.4.5a Numerische Darstellung (sechs freigegebene Kanäle)
Die Abbildung oben zeigt ein Beispiel mit sechs aktivierten Kanälen in der Gruppe. In der folgenden Abbildung
sehen Sie die Darstellung von Gruppen mit weniger Kanälen.
Anzeige des Alarmtyps
( Tabelle 3.2.1 )
Abbildung 3.4.5b Darstellung verschiedener Kanalanzahlen
Mithilfe der Mehr Taste kehren Sie zum vertikalen Anzeigemodus zurück; mithilfe der Bild Taste rufen Sie die
oberste Menüebene auf.
