4 .24 .2 TIMER MODI (Fortsetzung)
VERZÖGERUNG
Dieser Timermodus liefert eine Verzögerung zwischen Triggerung und Aktivwerden des Timerausgangs.
Regeln:
1. Nach der Triggerung wird der Ausgang nach Ablauf der Verzögerungszeit aktiv und bleibt aktiv, bis die
Triggerung inaktiv wird.
2. Wird der Trigger inaktiv bevor die Verzögerungszeit abgelaufen ist, bleibt der Ausgang ausgeschaltet.

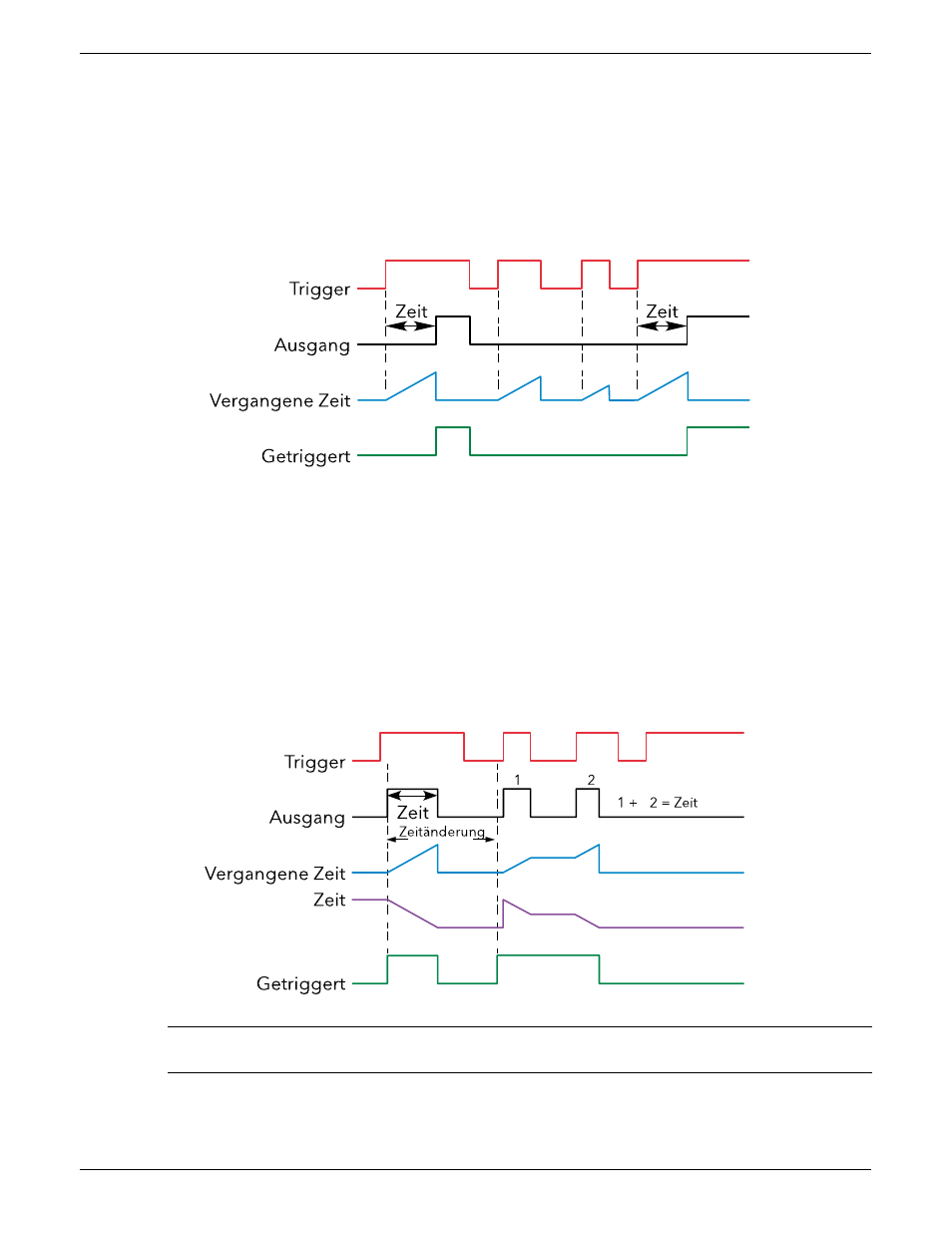

Abbildung 4.24.2b „Verzögerung“ Definition
ONE SHOT
Ist der Triggereingang aktiv, wird die Abwärtszählung der Zeit (Countdown) aktiviert, sobald Sie den eingege-
benen Zeitwert bestätigen (Parameter Taste). Die eingegebene Zeit verringert sich auf Null und muss erneut
von Ihnen eingegeben werden, bevor eine weitere Timer Funktion gestartet werden kann.
Regeln:
1. Der Zeitwert verringert sich nur, wenn der Triggereingang aktiv ist.
2. Der Ausgang ist nur Ein, wenn der Triggerwert aktiv ist (und die eingegebene Zeit noch nicht abgelaufen
ist).
3. Die eingegebene Zeit können Sie jederzeit ändern, um die verbleibende Zeit zu verlängern oder zu verkür-
zen.
Abbildung 4.24.2c „One Shot“ Definition
Anmerkung: Zum besseren Verständnis sind beide in der obigen Darstellung gezeigten Zeitänderungen
sind beide auf den selben Wert. Dies ist aber keine Voraussetzung.
