3 .4 .13 ETHERNET/IP ANZEIGEMODUS (Fortsetzung)
TAGS VERWENDEN
Bei der Einstellung als Server präsentieren viele SPSn ihre Daten im Tag Format und nicht im Implicit Daten
Format. Aus diesem Grund stehen Ihnen bei einer Konfiguration des Client als „Client (Tags)“ (
)
30 Eingangs- und 30 Ausgangstags über iTools zur Verfügung (Abbildung 3.4.13f).
Hier können Sie Tagnamen eingeben. Die Eingangstags 1 bis 30 sind den Implicit Eingängen 1 bis 30 und die
Ausgangstags 1 bis 30 sind den Implicit Ausgängen 1 bis 30 zugewiesen.

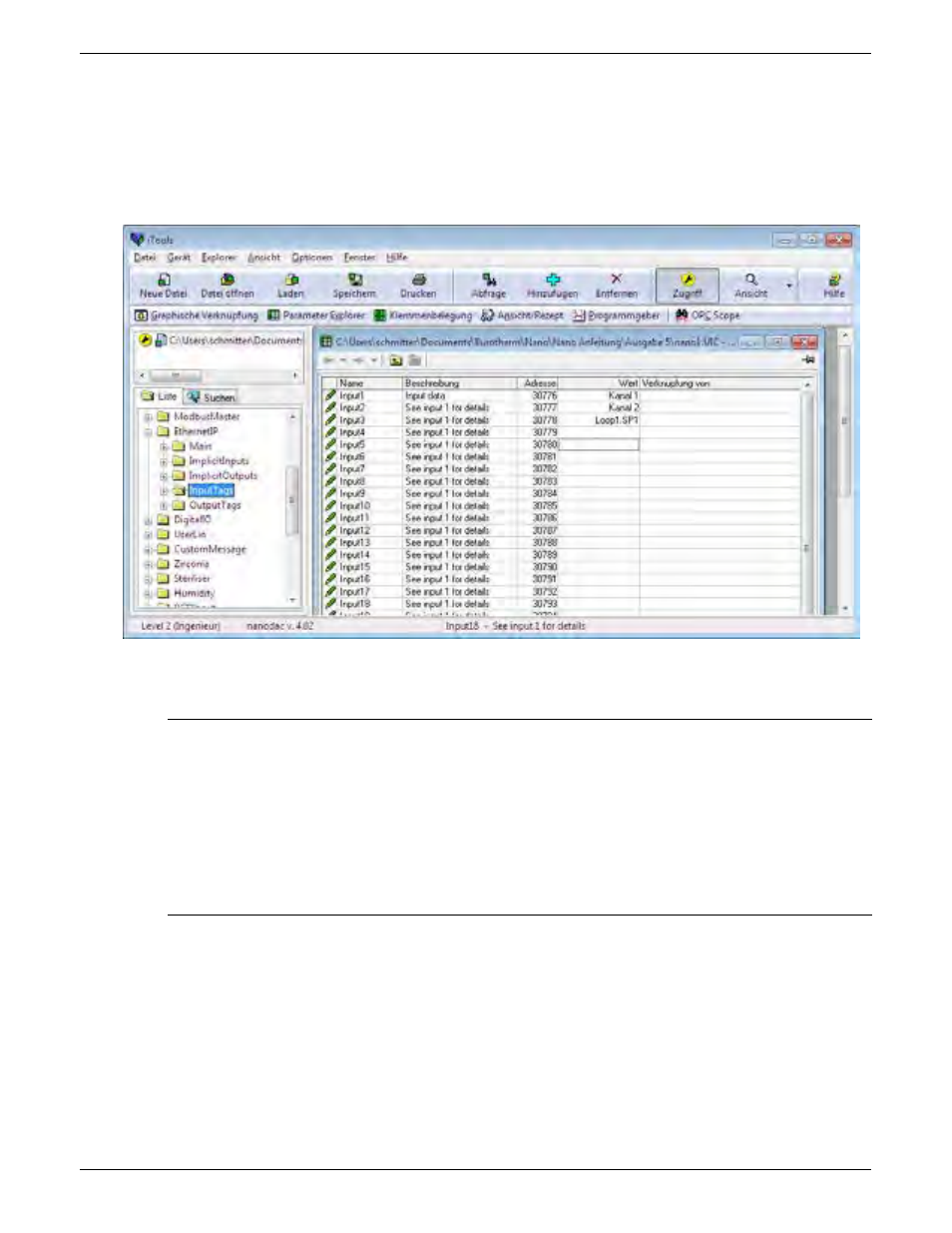

Abbildung 3.4.13f iTools Anzeige mit Eingangstags
Im oben gezeigten Beispiel wird der Wert des Parameters mit dem Tag „Kanal 1“ zum Implicit Eingang 1 ge-
schrieben.
Anmerkungen:
1. Bei die meisten SPSn ist der Datenpuffer auf 500 Bytes begrenzt. Die Gesamtzahl der verwendeten
Bytes erhalten Sie anhand der Gleichung: Gesamtzahl der Datenbytes = (Taglänge + 10) x Anzahl der
angefragten Tags.
2. Die Richtung der Eingangsdaten geht immer zum nanodac:
Im Server Modus werden die Eingangsdaten vom Client zum nanodac geschrieben.
Im Client Modus werden die Eingangsdaten vom nanodac aus dem Server gelesen.
3. Die Richtung der Ausgangsdaten weist immer vom nanodac weg:
Im Server Modus werden die Ausgangsdaten vom nanodac zum Client geschrieben.
Im Client Modus werden die Ausgangsdaten vom Server aus dem nanodac gelesen.
