4 .10 ETHERNET/IP KONFIGURATION
Dieser Konfigurationsbereich ermöglicht Ihnen als „Client“ die Einrichtung einer EtherNet/IP Kommunikations-
verbindung mit bis zu zwei Servereinheiten. Der „Server“ Benutzer hat einen begrenzteren Bereich von Konfi-
gurationsobjekten.
Anmerkung: Für die kontinuierliche Echtzeitübertragung von mehreren Datenobjekten von Gerät zu
Gerät wird Implicit I/O verwendet. Für die einmalige Übertragung eines einzelnen Datenobjekts wird
Explicit I/O verwendet. In
finden Sie weitere Details.
In Abbildung 4.10 sehen Sie, dass die Konfiguration in drei Bereiche unterteilt ist: Main, Implicit Eingänge und
Implicit Ausgänge. Beachten Sie jedoch, dass die Inplicit Eingänge und Ausgänge schreibgeschützt sind, da Sie
diese nur über iTools konfigurieren können, wie in
beschrieben.

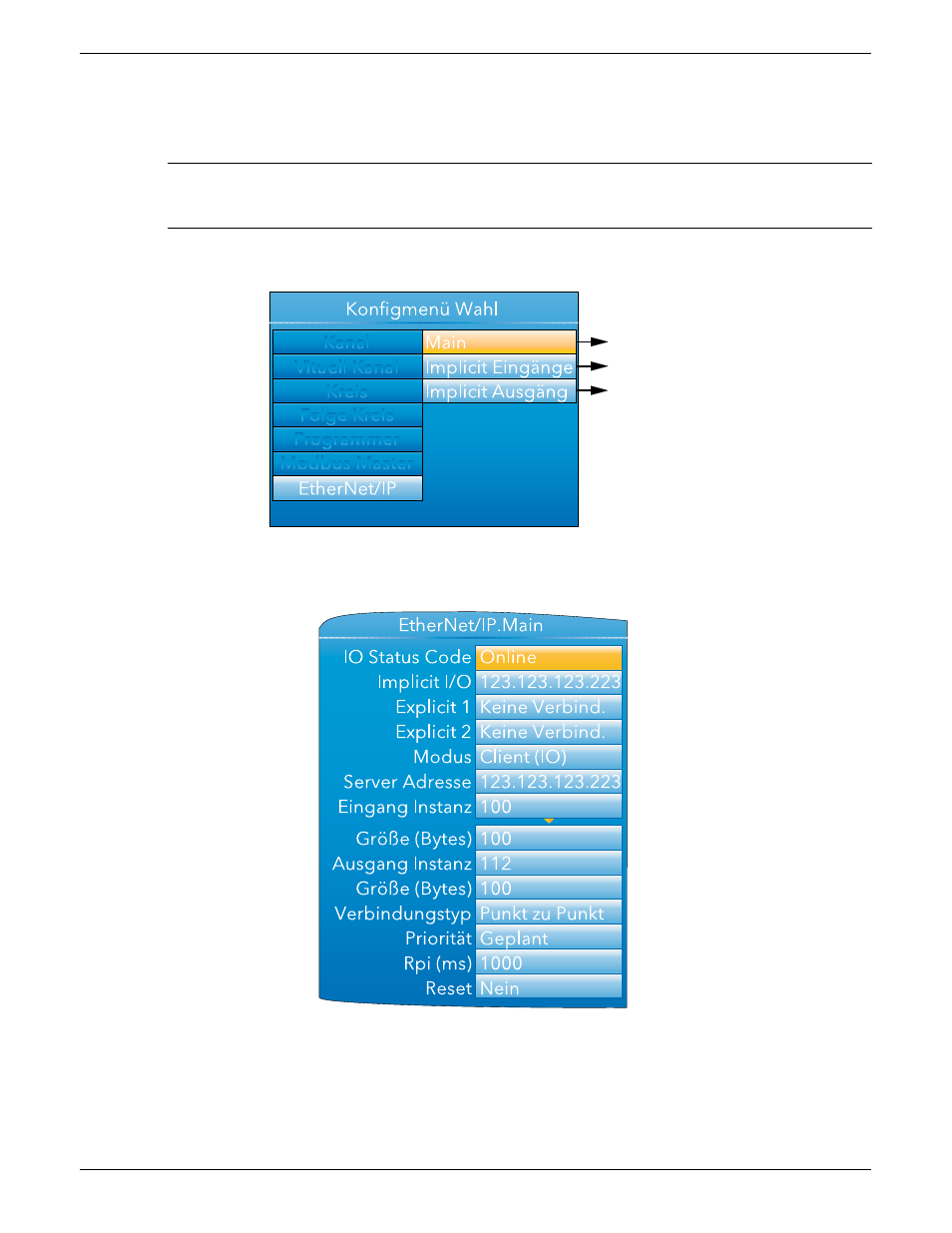

Abbildung 4.10 Client Konfiguration
4.10.1 Ethernet/IP Konfiguration Main Menü
Abbildung 4.10.1 Ethernet/IP Main Menü
