nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 92
HA030554GER
Ausgabe 7 Nov 12

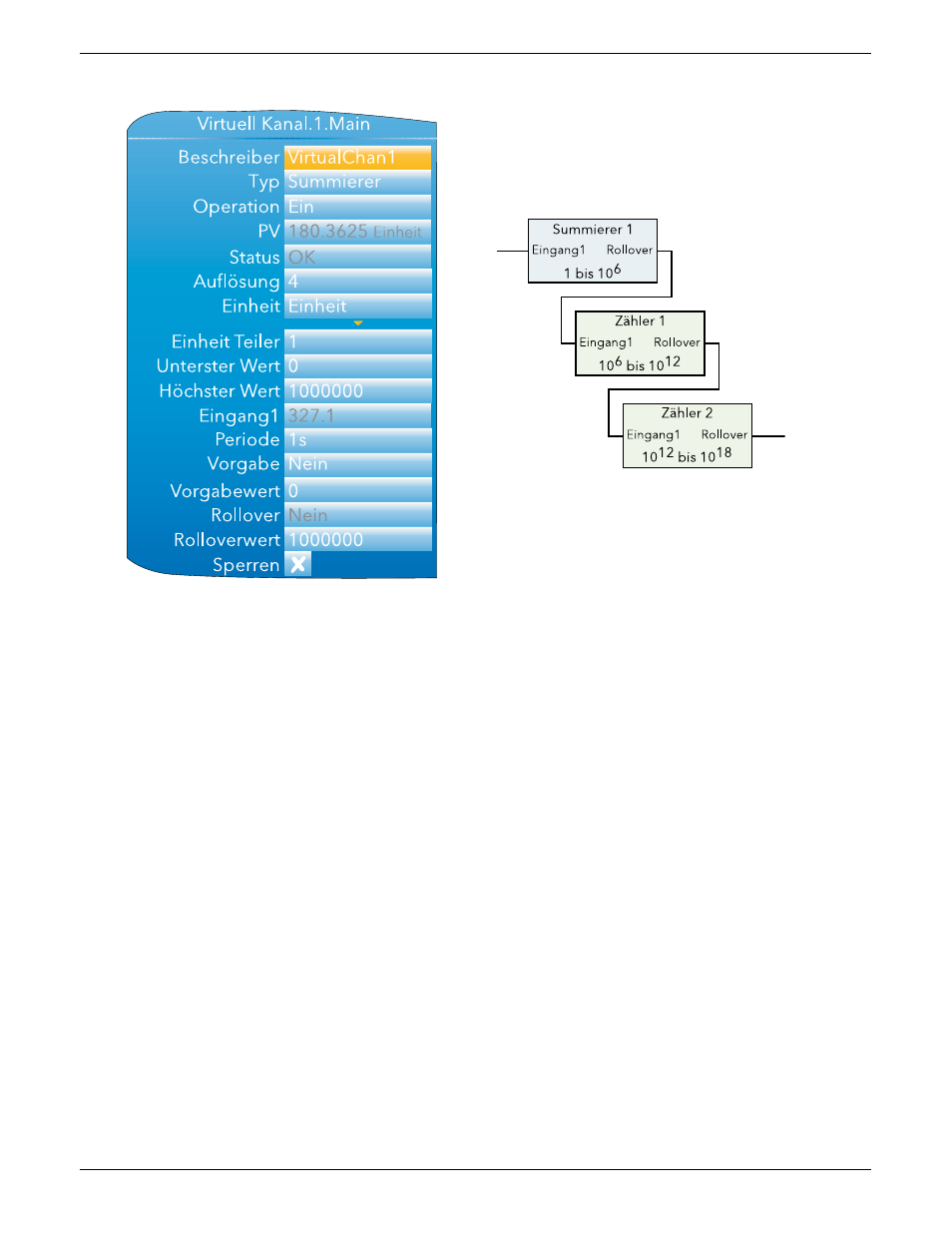

Nutzen Sie kaskadierte Zähler, um den
Summiererbereich zu erweitern
4 .5 .2 SUMMIERER KONFIGURATION (Fortsetzung)
Abbildung 4.5.2 Typische Summierer Konfigurationsseite
Beschreiber
Geben Sie einen maximal 20 Zeichen umfassenden Beschreiber für den Summierer ein.
Typ
Auswahl: Mathe, Zähler oder Summierer.
Operation
Sie können den Summierer aktivieren („Ein“) oder deaktivieren („Aus“).
PV
Schreibgeschützt. Zeigt den dynamischen Ausgangswert des Summierers.
Status
Schreibgeschützt. Zeigt den Status des Summierers.
Auflösung
Hier können Sie die Anzahl der Dezimalstellen (bis zu 6) für die Anzeige des Summierer-
werts auswählen. Diese Einstellung beeinflusst nicht die Auflösung des Summiervorgangs
Einheit
Geben Sie eine Sequenz von bis zu fünf Zeichen für den Summiererwert ein.
Einheit Teiler
Wählen Sie einen Einheitenteiler aus. Dient normalerweise der Umrechnung von Einheiten
und nicht der Beeinflussung der Zeitperiode. Haben Sie z. B. den Eingangskanal auf Liter
pro Stunde skaliert, die Periode auf 1 Minute und den Einheitenteiler auf 1 gestellt,
erscheint der Summiererwert in Litern. Benötigen Sie jedoch die Ausgabe in Kubikmeter,
wählen Sie einen Einheitenteiler von 1000 (1000 l = 1 m
3
).
Unterster Wert
Begrenzt den Eingangsbetriebsbereich des Summierers. Mindestwert = -100 000.
Höchster Wert
Begrenzt den Eingangsbetriebsbereich des Summierers. Höchstwert = 100 000.
Unterster und Oberster Wert sind wichtige Parameter, da sie den Summierer direkt beein-
flussen. Zusammen definieren die Parameter den gültigen Bereich für den Summierer
Eingang. Liegt der Wert von Eingang1 zwischen den beiden Parametern, ist der Eingang
gültig und wird der Summe für die entsprechende Periode hinzugefügt. Negative Eingänge
sind gültig und verringern die Summe.
Liegt der Eingang außerhalb des zulässigen Bereichs, wird der Wert ignoriert.
Sind negative Werte in einer Anwendng nicht zulässig, setzen Sie den Untersten Wert auf
0. Teilweise können dadurch Kalibrierfehler am unteren Skalenende zu nicht akzeptablen
Fehlern in der Summe führen. In diesem Fall sollten Sie den Parameter Unterster Wert auf
den kleinsten positiven Wert einstellen.
