nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
6 .3 .2 FUNKTIONSWEISE DES VERKNÜPFUNGSEDITORS (Fortsetzung)
FUNKTIONSBLOCK KONTEXTMENÜ (Fortsetzung)
Nicht verknüpfte Verbindungen verbergen
Es werden nur verknüpfte Elemente angezeigt.
Ausschneiden
Sie können ein oder mehrere Objekte auswählen und in die Zwischenablage verschieben,
um sie dann in ein anderes Diagramm oder eine Zelle einzufügen oder in einem Ansichts-
fenster oder OPC Scope zu verwenden. Die Originaleinträge sind aufgehellt und die
Funktionsblöcke und Verknüpfungen werden bis zum nächsten Download gestrichelt
angezeigt; danach werden sie aus dem Diagramm entfernt. Tastenkombination:
<Strg>+<X>. Seit dem letzten Download ausgeführte Ausschneidevorgänge können Sie
mithilfe des „Rückgängig“ Werkzeugs in der Werkzeugleiste, der Funktion „Ungelöscht“ im
Kontextmenü oder der Tastenkombination <Strg>+<Z> rückgängig machen.
Kopieren
Sie können ein oder mehrere Objekte auswählen und in die Zwischenablage kopieren, um
sie dann in ein anderes Diagramm oder eine Zelle einzufügen oder in einem Ansichts-
fenster oder OPC Scope zu verwenden. Das Originalobjekt verbleibt im Diagramm.
Tastenkombination = <Strg>+<C>. Fügen Sie Objekte in das Ursprungsdiagramm ein,
werden die Objekte mit verschiedenen Blockinstanzen dargestellt. Sollten dadurch zu viele
Instanzen erstellt werden, erscheint eine Fehlermeldung mit den nicht zu kopierenden
Objekten.
Einfügen
Fügt Objekte aus der Zwischenablage in das Diagramm ein. <Strg>+<V>. Fügen Sie Objek-
te in das Ursprungsdiagramm ein, werden die Objekte mit verschiedenen Blockinstanzen

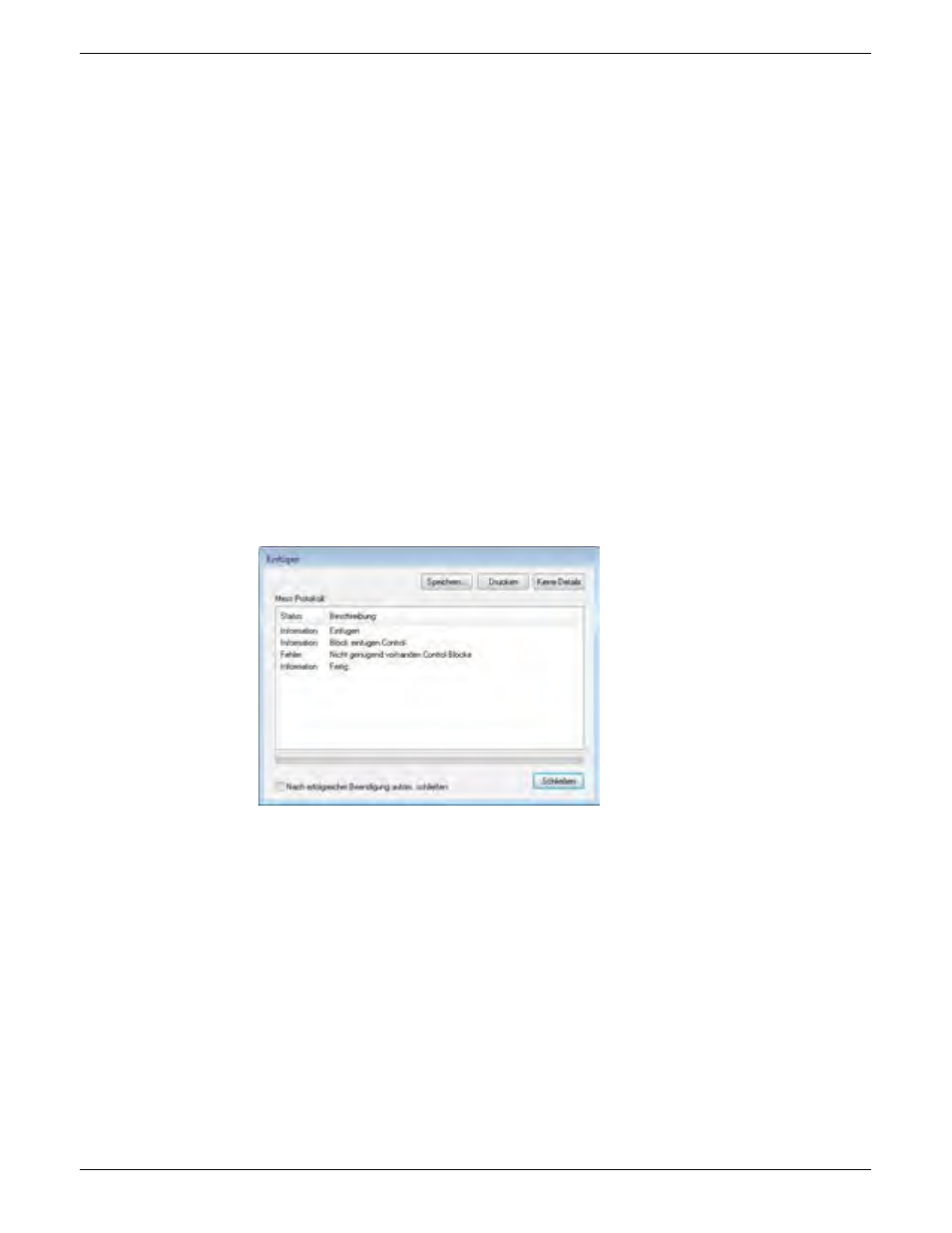

dargestellt. Sollten dadurch zu viele Instanzen erstellt werden, erscheint eine Einfügen
Fehlermeldung mit den nicht zu kopierenden Objekten.
Löschen
Wählt markierte Objekte zum Löschen aus. Diese Objekte werden gestrichelt dargestellt,
bis sie beim nächsten Download entfernt werden. Tastenkombination = <ENTF>.
Ungelöscht
Macht die Schritte „Löschen“ und „Ausschneiden“ rückgängig, die für ausgewählte Objekte
seit dem letzten Download ausgeführt wurden.
In den Vordergrund Bringt ausgewählte Objekte in den Vordergrund des Diagramms.
In den Hintergrund Stellt die ausgewählten Objekte in den Hintergrund des Diagramms.
Datensatzwert ändern
Dieser Punkt erscheint, wenn Sie die Maus über einen änderbaren Parameter bewegen.
Bei Auswahl erscheint ein Pop-up Fenster, in dem Sie den Parameterwert ändern können.
Parameter Eigenschaften
Dieser Menüeintrag ist aktiv, wenn der Cursor über einem bearbeitbaren Parameter
Eigenschaften schwebt. Bei Auswahl dieses Menüeintrags wird ein Popup-Fenster einge-
blendet, in dem Sie die Parametereigenschaften sehen können, ebenso wie die
Parameter-Hilfe (durch Klicken auf die Registerkarte „Hilfe“).
Parameter Hilfe
Zeigt Parameter Eigenschaften und Hilfe Informationen für den gewählten Funktionsblock
oder Parameter an, je nach Position des Cursors bei einem rechten Mausklick.
