B2 .4 .5 SELBSTOPTIMIERUNG (Fortsetzung)
BEISPIEL 2: SELBSTOPTIMIERUNG VON UNTERHALB DES SOLLWERTS (NUR HEIZEN)
Die Betriebssequenz für einen reinen Heiz Regelkreis ist die gleiche wie oben für einen Heiz/Kühl Regelkreis
beschrieben, abgesehen davon, dass die Sequenz bei „F“ endet, da es nicht erforderlich ist, „R2G“ zu berech-
nen (R2G wird bei reinen Heizprozessen auf 1.0 gestellt). Bei „F“ wird die Selbstoptimierung abgeschaltet, und
der Prozess wird anhand der neuen Regelwerte geregelt.
Bei einer Optimierung von unterhalb des Sollwerts wird „CBL“ auf der Grundlage der Größe des Überschwin-
gers berechnet (vorausgesetzt, Sie haben diesen Wert in den Anfangsbedingungen nicht auf „Auto“ gestellt).
CBH wird dann auf den gleichen Wert wie CBL gestellt.
Anmerkung: Die Selbstoptimierung kann auch durchgeführt werden, wenn der Start PV über dem Soll-
wert liegt. Die Sequenz ist die gleiche wie bei der Optimierung von unterhalb des Sollwerts, abgesehen
davon, dass die Sequenz damit beginnt, dass die natürliche Abkühlung bei „B“ nach der ersten Ausrege-
lungsminute angewandt wird. In diesem Fall wird CBH berechnet, und CBL wird dann auf den gleichen
Wert wie CBH gestellt.

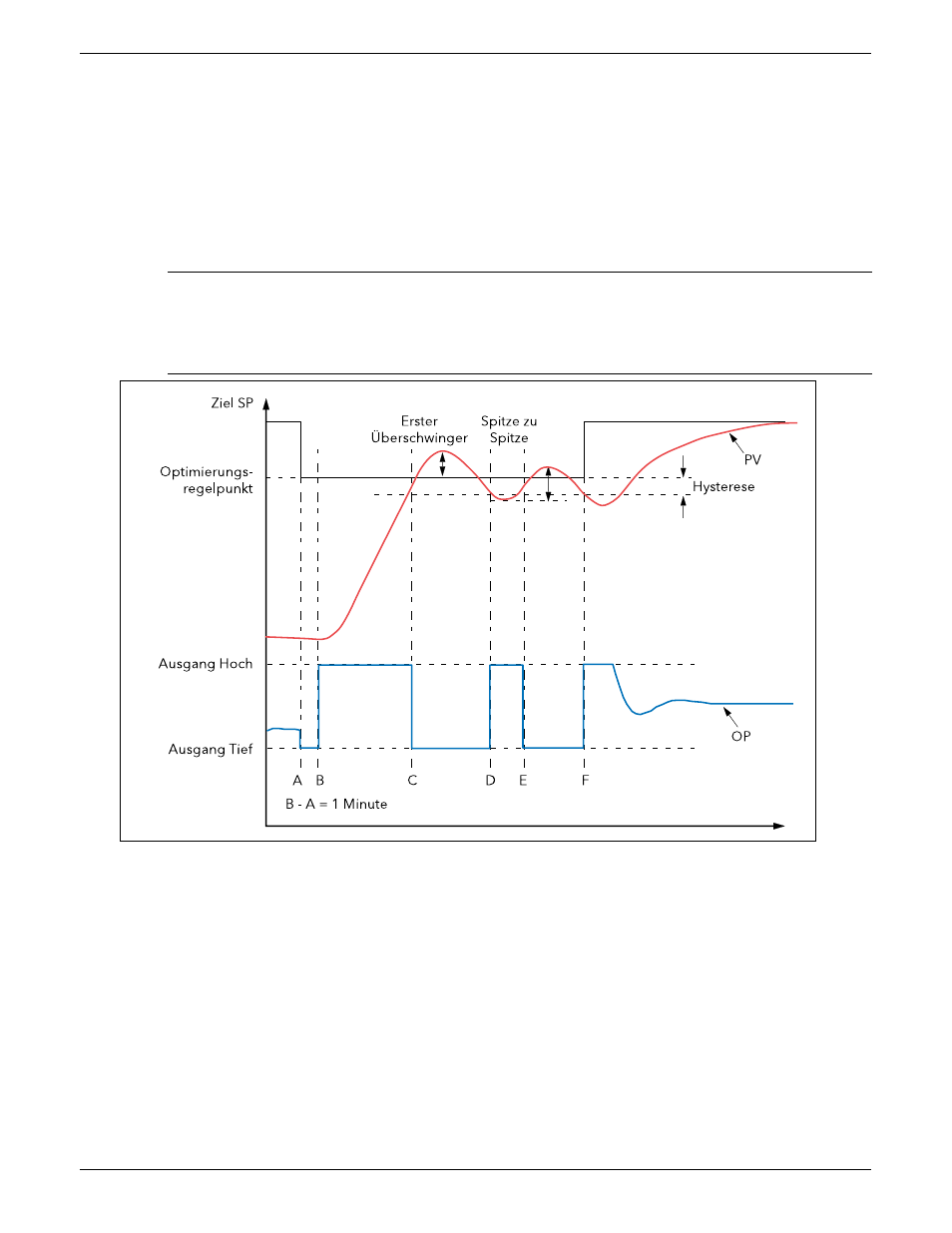

Abbildung B2.4.5b Selbstoptimierung eines reinen Heizprozesses (von unterhalb des Sollwerts)
ZEICHENERKLÄRUNG
A
Beginn der Selbstoptimierung
A bis B
Heizung eine Minute „Aus“, um die Herstellung von Steady State Bedingungen zu ermögli-
chen.
B bis D
Erster Heizzyklus zur Ermittlung des ersten Überschwingers. „Cutback Tief“ Wert (CBL),
berechnet aus der Höhe des Überschwingers (sofern nicht CBL auf „Auto“ gestellt ist).
D bis F
Berechnung der PID Werte.
F
Die Selbstoptimierung wird abgeschaltet, und der Prozess wird am Zielsollwert anhand der
neuen Regelwerte geregelt.
