4 .9 .1 Slave Haupt Menü
Hier können Sie für die Slaves 1 und 2 die IP Adresse, die Unit ID und andere Kommunikations Parameter
eingeben.

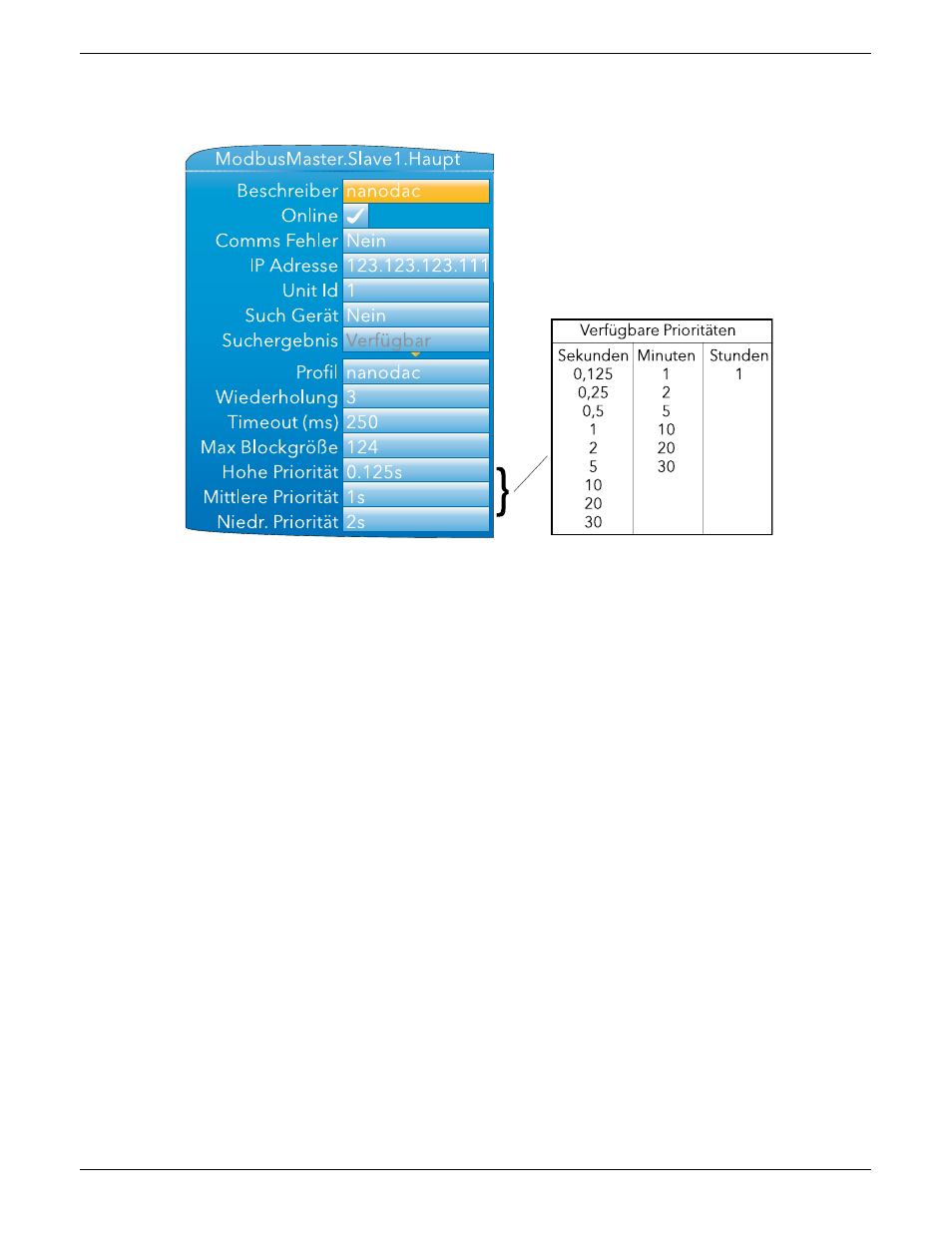

Abbildung 4.9.1 Modbus Master Slave 1 Konfiguration (Slave 2 ähnlich)
Beschreiber
Beschreiber für dieses Gerät. Bei der Nutzung mit der Modbus Kommunikation entspricht
dies nicht dem „Namen“, der in der Geräte Information (
) erscheint.
Online
Standardmäßig gesperrt (Kreuz). Damit die weiteren Konfigurationsobjekte erscheinen und
eine Datenübertragung stattfinden kann, müssen Sie diesen Parameter freigeben (mit
dem Weniger Pfeil markieren und mit der Parameter Taste das Kreuz in ein Häkchen
ändern). Setzen Sie den Slave offline, wird die Datenübertragung temporär unterbrochen -
es wird damit nicht der Slave neu konfiguriert.
Comms Fehler
Aktiv (ja), wenn ein Datenobjekt nicht auf alle Anfragen geantwortet hat.
IP Adresse
Die IP Adresse des Slaves.
Unit ID
Die Unit Id oder Modbus Adresse, die bei jeder Datentransaktion mit dem Slave verwen-
det wird. Die Grenzen liegen zwischen 1 und 255.
Suche Gerät
Setzen Sie diesen Parameter auf „Ja“, sucht das Netzwerk nach dem Gerät mit dieser IP
Adresse und dieser Unit IDS. Ist das Gerät verfügbar, wird der Beschreiber mit dem
Gerätetyp überschrieben.
Suchergebnis
Status der gewählten „Suche Gerät“ Anfrage (Suche, Verfügbar, nicht erreichbar). Die
Suchaktivität wird über eine rotierende animierte Anzeige im „Suche“ Feld dargestellt.
Profil
Im Gerät sind verschiedene Profile gespeichert, die bekannten Geräten entsprechen. Ist ein
Gerät „bekannt“, werden Typ, Modellnummer usw. angezeigt. Ist das Gerät nicht bekannt,
erscheint in der Anzeige „Dritthersteller“.
Wiederholung
Die Anzahl der Versuche (0 bis 3), die eine Datenübertragung zum Gerät wiederholt wird,
wenn innerhalb der konfigurierten Timeout Periode keine Antwort empfangen wird.
Timeout
Timeout Periode für jede Modbus Transaktion in ms.
Max Blockgröße
Maximale Registeranzahl (16bit Worte), die eine Übertragung enthalten darf.
Hohe Priorität
Intervallrate zwischen jeder Datenübertragung mit hoher Priorität. Vorgabe = 0,125 s.
Mittlere Priorität Intervallrate zwischen jeder Datenübertragung mit mittlerer Priorität. Vorgabe = 1 s.
Niedr. Priorität
Intervallrate zwischen jeder Datenübertragung mit niedriger Priorität. Vorgabe = 2 s.
