E1 .7 Bargraf Seite

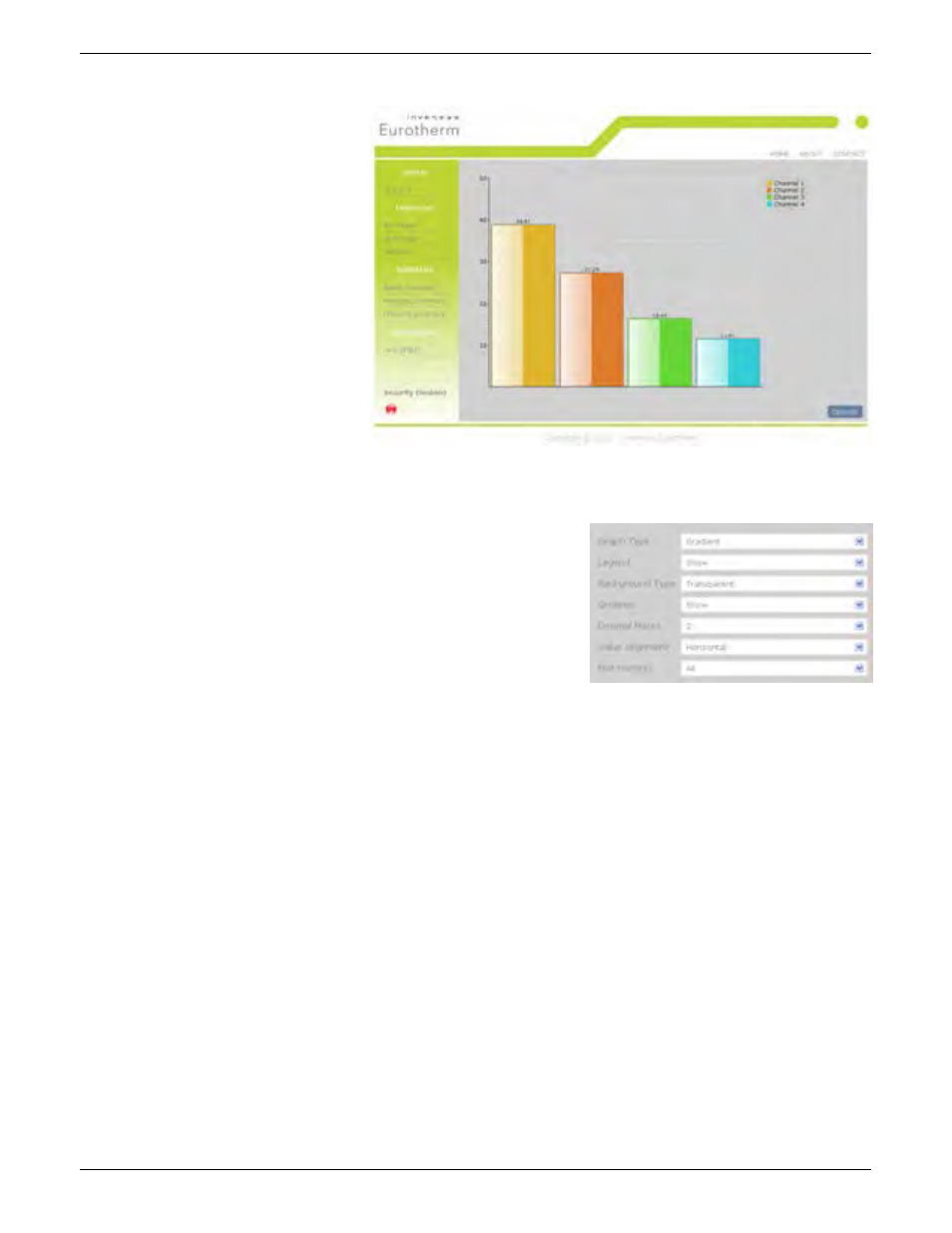

Auf dieser Seite werden die zur
Aufzeichnung im nanodac Schreiber/
Regler konfigurierten Kanäle au-
tomatisch angezeigt. Die aktuellen
Konfigurationsdaten für diese Kanäle
werden für die Wiedergabe der Wer-
te auf dem Graf verwendet.
Der Graf verwendet immer den ma-
ximalsten und minimalsten Skalen-
wert der dargestellen Kanäle.
Klicken Sie auf einen Kanal im Graf,
können Sie den aktuellen Kanalsta-
tus ablesen. Um diesen wieder zu
entfernen, klicken Sie eine Stelle au-
ßerhalb des Grafs an. Der Kanalsta-
tus ist entweder „OK“ oder „Fehler“,
falls eine Fehlerbedingung vorliegt.
Alle Kanäle werden in den konfigu-
rierten RGB Farben gezeigt. Die Farbanpassung ist jedoch abhängig vom Display, auf dem der Browser läuft.
OPTIONEN
Über die Options Taste können Sie die Anzeige der Bargraf Seite
steuern.
Alle Daten sind als Cookies gespeichert.
Graph Type
Graf Typ. Gradient (wie im obigen Display ge
zeigt)
Flat
3D
Legend
Legende. Zeigt oder verbirgt die Legende der
Kanalnummerierung in der rechten Soberen
Ecke des Displays.
Background Type Hintergrund. Transparent oder Weiß
Gridlines
Rasterlinien. Zeigen oder verbergen
Decimal Places
Dezimalstellen. 0 bis 4
Value Alignement Ausrichtung der Werte. Horizontal oder Vertikal
Plot Point
Punkte drucken. Alle (zeigt alle verfügbaren Kanäle)
Nur Kanal 1
Nur Kanal 2
Nur Kanal 3
Nur Kanal 4
