3 .4 .10 STERILISATOR ANZEIGEMODUS (Fortsetzung)
ANWENDUNGSDETAILS
In Abbildung 3.4.10c sehen Sie eine typische Sterilisationsanwendung, bei der die Temperatur- und Drucksigna-
len von der Sterilisationskammer direkt zu den rückseitigen Klemmen des nanodac Schreibers/Reglers geführt
werden. Die Regelsignale werden vom Regler zu der Sterilisationskammer und zum nanodac Schreiber/Regler
geführt.

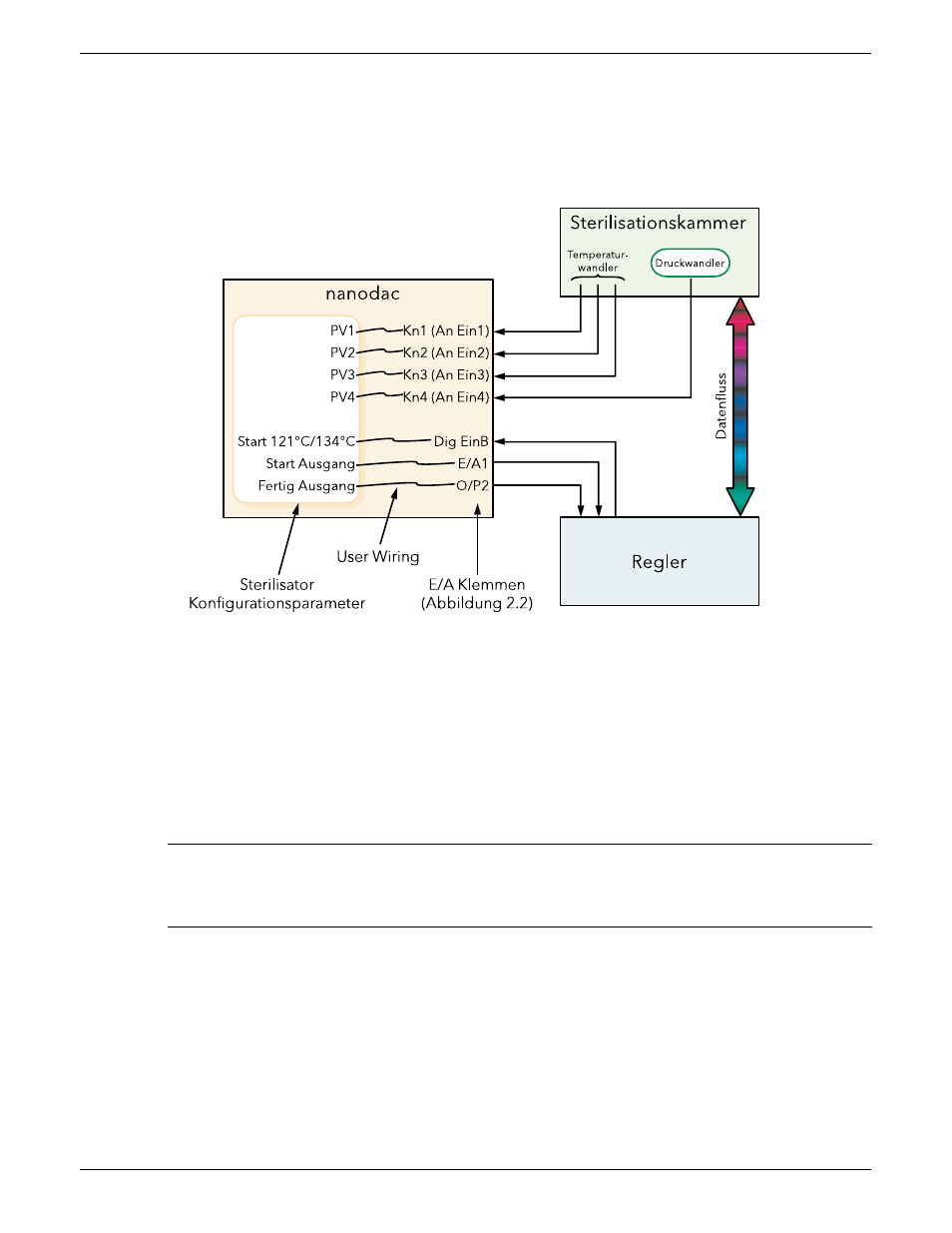

Abbildung 3.4.10c Typische Sterilisationsanwendung
Die Analogeingänge 1 bis 3 empfangen Signale vom Temperaturwandler (normalerweise ein Thermoelement)
innerhalb der Kammer. Diese Eingänge sind intern mit den Kanälen 1 bis 3 verbunden, für die Sie die Wandler-
art, die Bereiche, Alarme usw. konfigurieren können (
). Es wird vorausgesetzt, dass die Eingänge
in Grad Celsius* gemessen werden.
Verbinden Sie den Druckwandler mit Kanal 4 und konfigurieren Sie diesen entsprechend. Dieser Eingang sollte
in Millibar gemessen werden. Andere Druckeingänge können Sie über virtuelle Kanäle* konvertieren.
PV1 bis PV4 in der Sterilisator Konfiguration verknüpfen Sie über die Software (
) mit Kn1 bis Kn4.
Zur Anbindung an den Regler werden Start Zyklus Eingang und die Signale von „Start Ausgang“ und „Fertig
Ausgang“ über die Software mit den passenden DIO Klemmen verknüpft.
*Anmerkung: Verwenden Sie Fahrenheit Eingänge, nutzen Sie einen virtuellen Kanal, um 32 zu subtra-
hieren und einen zweiten virtuellen Kanal, um das Ergebnis durch 1,8 zu dividieren (32 und 1,8 kön-
nen Sie als User Werte konfigurieren). Verwenden Sie das gleiche Verfahren, wenn Sie Druckeingänge
konvertieren möchten.
TESTZYKLUS
Ein „Test“ Zyklus wird gestartet, indem Sie einen 121 °C Zyklus und einen 134 °C Zyklus gleichzeitig initiieren.
Der Testzyklus ermöglicht Ihnen die Überprüfung des aktuellen Verhaltens gegenüber dem erwarteten Verhal-
ten.
