nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 146
HA030554GER
Ausgabe 7 Nov 12
4 .12 DIGITAL E/A
Dieser Bereich der Konfiguration ermöglicht Ihnen die Auswahl des digital E/A Typs.
Anmerkungen:
1. Haben Sie 2A2B auf „Klappe öffnen“ gesetzt, wird 3A3B auf „Klappe zu“ eingestellt. In gleicher
Weise wird das Relais 5AC auf „Klappe zu“ gesetzt, wenn Sie für Relais 4AC „Klappe öffnen“ gewählt
haben.
Haben Sie den Regelkreiskanal Ausgang mit dem PV Eingang der Öffnen Funktion verknüpft,
können Sie den mit der Schließen Funktion verbundenen PV Eingang nicht mehr anders verknüpfen.
Beide Ausgänge werden vom Regelkreis als Paar mit nur einer Verknüpfung behandelt.
2. Beschreibungen für die Zeitproportionalität finden Sie in Anhang B, B2.6.11 .

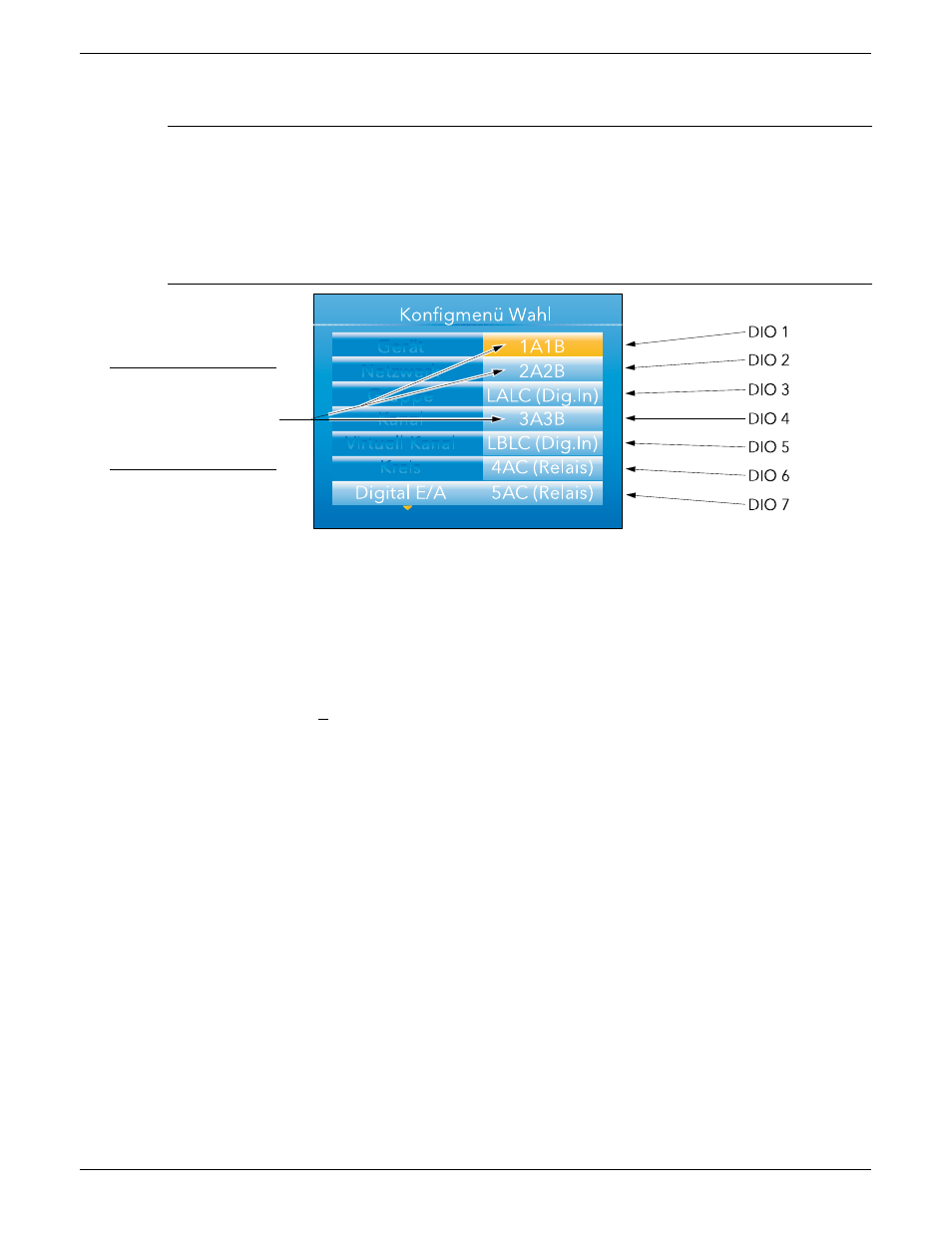

Abbildung 4.12 Digital E/A oberste Menüebene
4.12.1 Digitalein-/-ausgänge
Dies bezieht sich auf die Signale an den Klemmen 1A/1B ( Abbildung 2.2 ). Markieren Sie „1A1B“ und betätigen
Sie die Parameter Taste, um das Konfigurationsmenü zu öffnen.
Modul Ident
Dig EA
Typ Ein/Aus Ausg., Zeitprop. Ausg. oder Kontakt Ein. (Vorgabe)
PV Für Eingänge: 0 = Kontakt offen; 1 = Kontakt geschlossen. Bei Ein/Aus Ausgängen fährt
ein Wert > 0,5 den Ausgang auf Hoch, ein kleinerer Wert fährt den Ausgang auf Tief. Bei
einem zeitproportionalen Ausgang entspricht der Wert dem angeforderten Ausgang in %.
Min Ein Zeit Nur für zeitproportionale Ausgänge. Bestimmt die minimale Ein-Zeit. Konfigurierbarer
Bereich: 0,1 bis 125 Sekunden.
Invert Invertiert den Ausgang eines Digitalaus- oder das Eingangssignals eines Digitaleingangs.
Ausgang Aus = Ausgang wird auf Tief gefahren; Ein = Ausgang wird auf Hoch gefahren. Erscheint
nicht für Kontakteingänge.
4 .12 .2 Relaisausgänge
Dies kann für die Klemmenpaare 1A1B, 2A2B, 3A3B, 4AC, 5AC ( Abbildung 2.2 ) gültig sein. Markieren Sie das
entsprechende Klemmenpaar und betätigen Sie die Parameter Taste, um das Konfigurationsmenü zu öffnen.
Modul Ident
Relais
Typ (2A2B, 4AC) Ein/Aus Ausg. (Vorgabe), Zeitprop. Ausg., Klappe öffnen (nicht, wenn DC Ausgang EA ein-
gebaut).
Typ (3A3B, 5AC) Ein/Aus Ausg. (Vorgabe), Zeitprop. Ausg.. Das 3A3B Relais ist nicht vorhanden, wenn der
DC Ausgang eingebaut ist.
PV Bei einem Ein/Aus Ausgang schließt ein Wert ≥ 0,5 das Relais. Bei einem zeitproportiona-
len Ausgang entspricht der Wert dem angeforderten Ausgang in %.
Min Ein Zeit Nur für Typ = zeitprop Ausg.. Ermöglicht die Eingabe einer minimalen Ein-Zeit zur Verrin-
gerung der Relaisabnutzung. Konfigurierbarer Bereich = 0,1 bis 150 Sekunden.
Invert Invertiert den Ausgang des Relais (nicht anwendbar, wenn Typ = Klappe öffnen).
Anmerkung: Diese
Felder erscheinen nicht,
wenn Sie den E/A Typ
“ DC Ausgang ” enthal-
ten.
