4 .4 .2 Kanal Trend Konfiguration
In diesem Bereich können Sie die Farbe und den Bereich der Kanäle konfigurieren.

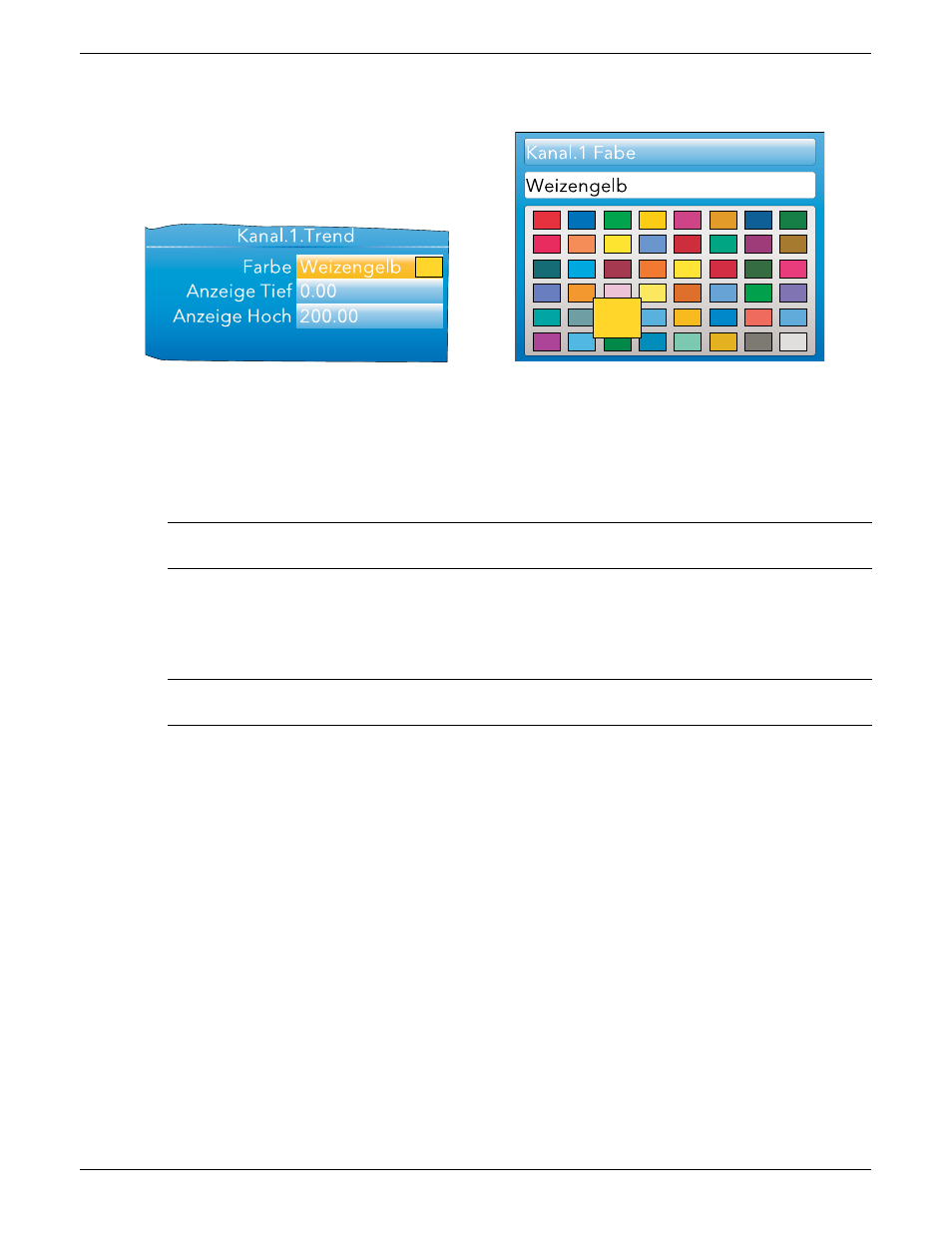

Abbildung 4.4.2a Kanal Trend Menü
Abbildung 4.4.2b Farbauswahl
Farbe
Legen Sie eine Farbe für den Kanal fest. Mithilfe der Parameter Taste rufen Sie die Farb-
auswahlseite auf und blättern mit den Mehr/Weniger Tasten die verfügbaren Farben
durch. Dabei wird die jeweils markierte Farbe vergrößert dargestellt. Wenn die gewünschte
Farbe erreicht ist, betätigen Sie die Parameter Taste, um zur Trendkonfiguration zurückzu-
kehren.
Anzeige Tief/Hoch Anzeige-Tiefst- und -Höchstwerte.
Anmerkung: Die Trendfarben und Alarmeinstellungen für die zweiten Eingänge konfigurieren Sie über
die Mathe Kanäle, mit denen sie verknüpft sind.
ANZEIGE BEISPIEL
Bei einem Eingangsbereich von 0 bis 600 °C ist der Bereich zwischen 500 und 600 °C am interessantesten. In
einem solchen Fall setzen Sie Anzeige Tief auf 500 und Anzeige Hoch auf 600, sodass der Schreiber nur den
„wichtigen“ Teil des Temperaturbereichs darstellt und somit nur den relevanten Bereich effektiv vergrößert
zeigt.
Anmerkung: Die Trenddarstellung ist auf den PV Bereich (Anzeige Hoch - Anzeige Tief) begrenzt; das
Gerät kann jedoch auch Werte außerhalb dieses Bereichs anzeigen.
BEISPIEL KANAL KONFIGURATION
Ein Thermoelement des Typs J wird benutzt, um einen Temperaturbereich von 100 bis 200 °C zu messen. Der
Ausgangswert des Thermoelements wird über einen 4 bis 20 mA Transmitter an den Schreiber übertragen, der
ihn als Wert zwischen 0 und 100 % anzeigen soll.
Unter Kanal.Haupt nehmen Sie folgende Einstellungen für den relevanten Kanal vor:
Typ
= mA
Einheit
= %
Eingang Tief
= 4.00
Eingang Hoch
= 20.00
Shunt
= 250 Ohm
Lin Typ
= Typ J
Bereich Tief
= 100.00
Bereich Hoch
= 200.00
Bereich Einheit = °C
Skala Tief
= 0
Skala Hoch
= 100
Bei anderen Elementen können die vom System vorgegebenen Werte stehenbleiben
