3 .4 .12 MODBUS MASTER ANZEIGEMODUS (Fortsetzung)
PING DETAILS

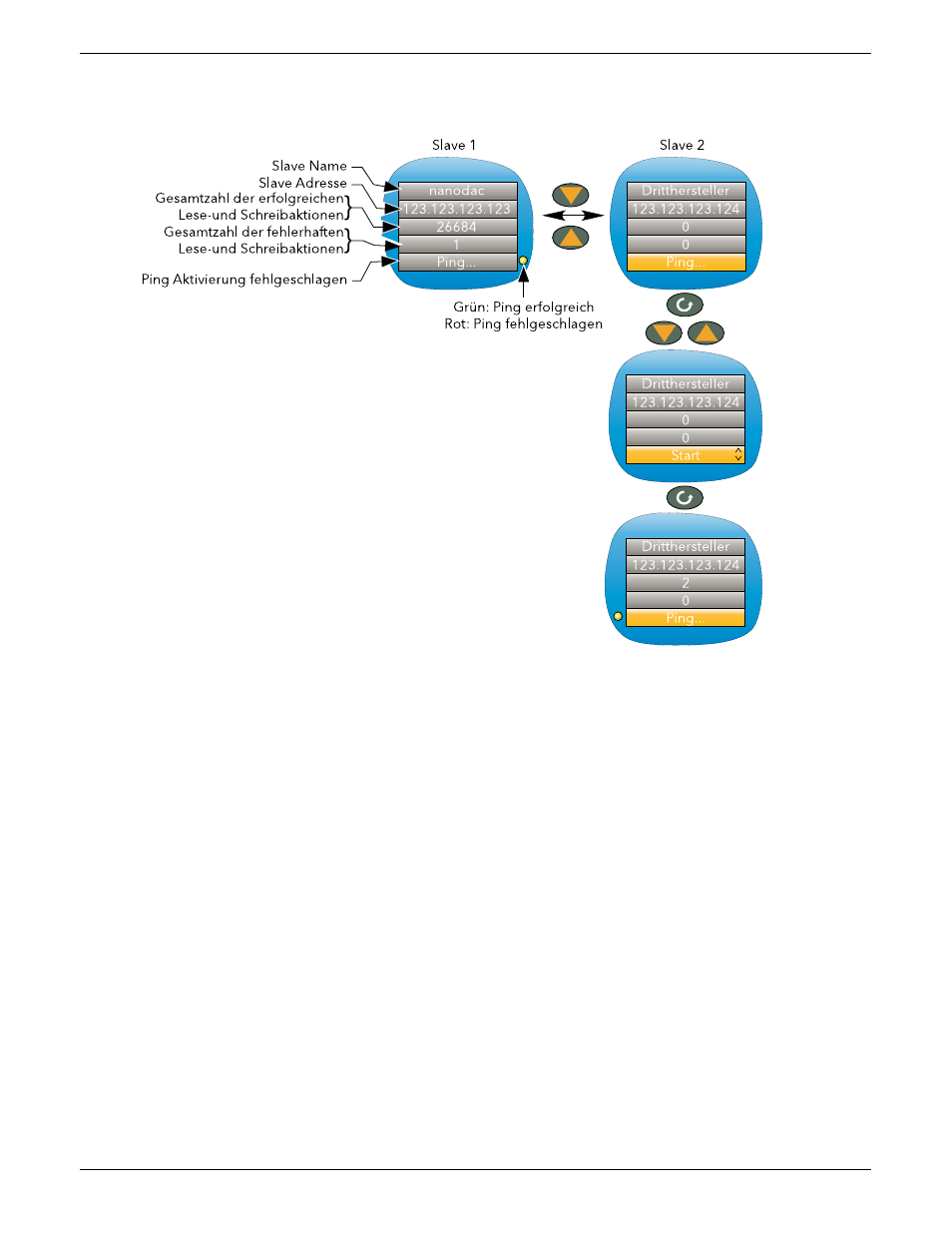

Abbildung 3.4.12b Slave 2 Ping Aktivierung
Das „Ping...“ Feld des ersten Slaves ist standardmäßig markiert. Wie Sie oben sehen, können Sie mithilfe der
Mehr/Weniger Tasten das „Ping...“ Feld des anderen Slaves markieren.
Sobald die das gewünschte „Ping...“ Feld ausgewählt haben, öffnen Sie mit der Parameter Taste den Ändern
Modus und wählen Sie mit den Mehr/Weniger Tasten „Start“. Betätigen Sie erneut die Parameter Taste, wird
„Ping“ aktiviert. Ist die Aktivierung erfolgreich, erscheint eine grüne Anzeige neben dem Feld (und der Text
wechselt wieder zu „Ping...“). Ist Ping fehlgeschlagen, ist die Anzeige rot.
Mit den Mehr/Weniger Tasten können Sie nun zu Slave 1 oder mit der Bild Taste zur vorherigen Anzeigeseite
zurückkehren.
Wie Sie in der obigen Abbildung sehen, enthält die Seite einige Diagnoseinformationen, wie die Gesamtzahl
der erfolgreichen Kommunikationsversuche zwischen Master und entsprechendem Slave und die Anzahl der
fehlgeschlagenen Versuche. Weitere Diagnosedetails finden Sie in der Konfiguration für die Modbus Master
Kommunikation (
).
