nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 264
HA030554GER
Ausgabe 7 Nov 12
6 .3 .2 FUNKTIONSWEISE DES VERKNÜPFUNGSEDITORS (Fortsetzung)
FUNKTIONSBLÖCKE
Ein Funktionsblock ist ein Algorithmus, der von und mit anderen Funktionsblöcken verknüpft werden kann,
um eine Reglerstrategie festzulegen. Jeder Funktionsblock hat Eingänge und Ausgänge. Jeder Parameter kann
als Ausgang verwendet werden, aber nur Parameter, die im Bedienermodus veränderbar sind, können als Ein-
gänge verwendet werden. Zu einem Funktionsblock gehören Parameter, die Sie konfigurieren müssen oder die
für die Algorithmusfunktion erforderlich sind. Die wichtigsten Ein- und Ausgänge werden stets angezeigt. In
den meisten Fällen müssen Sie alle verknüpfen, damit der Block eine Aufgabe ausführen kann.
Wenn ein Funktionsblock in einer Hierarchie (linkes Fenster) nicht ausgegraut ist, können Sie ihn in das Dia-
gramm ziehen. Der Block kann mit der Maus durch die Diagrammumgebung gezogen werden.

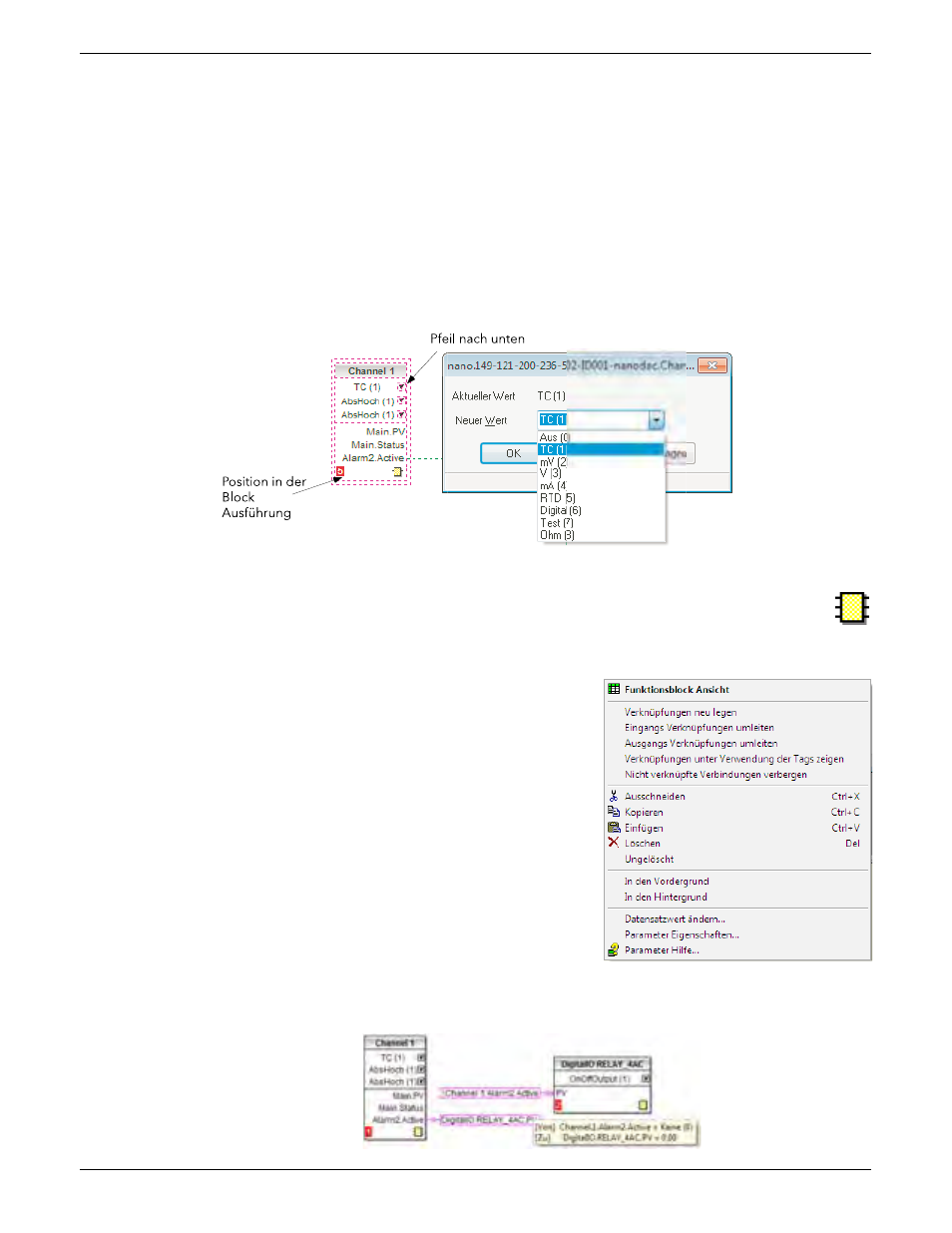

Als Beispiel sehen Sie unten einen Kanalblock. Wenn die Blocktypinformationen verändert werden können
(wie in diesem Fall), klicken Sie auf das Kästchen mit dem Pfeil darin, um ein Dialogfenster zu öffnen, in dem
der Wert verändert werden kann.
Abbildung 6.3.2a Beispiel eines Funktionsblocks
Ist eine Verknüpfung von einem Parameter erforderlich, der nicht als empfohlener Ausgangsparameter
angezeigt wird, klicken Sie auf das Symbol „Auswahl“ in der rechten unteren Ecke, um eine vollständige
Liste der Parameter im Block anzuzeigen (Abbildung 6.3.2c, unten). Klicken Sie auf einen der Parameter,
um eine Verknüpfung zu starten.
FUNKTIONSBLOCK KONTEXTMENÜ
Klicken Sie mit der rechten Maustaste in den Funktionsblock, um das
Kontextmenü anzuzeigen.
Funktionsblock Ansicht
Zeigt die Liste der dem Block zugehörigen
Parameter. ‘Verdeckte’ Parameter werden gezeigt,
wenn Sie ‘Irrelevante Listen und Parameter verber-
gen’ im Optionen Menü unter ‘Einstellung Parame-
terverfügbarkeit...’ abwählen.
Verknüpfungen neu legen Zeichnet alle Verknüpfungen neu, die mit
dem Funktionsblock assoziiert sind.
Eingangsverknüpfungen umleiten
Zeichnet alle Eingangsverknüpfungen neu, die mit
dem Funktionsblock assoziiert sind.
Ausgangsverknüpfungen umleiten
Zeichnet alle Ausgangsverknüpfungen neu, die mit
dem Funktionsblock assoziiert sind.
Verknüpfungen unter Verwendung der Tags zeigen
Quell- und Zielpunkte von Verknüpfungen werden durch Tags dargestellt. Vereinfacht die
Darstellung.
