nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 26
HA030554GER
Ausgabe 7 Nov 12
3 .4 .7 Regelkreis 1/Regelkreis 2 (Loop1/Loop 2)
Diese Anzeigen erscheinen nur dann, wenn die Regelungsoption aktiviert ist (
).
Im Gegensatz zu anderen Anzeigemodi sind die Regelkreisanzeigemodi interaktiv, da Sie Sollwert, Auto/Hand-
Modus und Handausgangswert über die Bedieneroberfläche bearbeiten können. Die volle Konfiguration wird
in den Loop-Setup-Menüs (
) beschrieben, und eine detailliertere Beschreibung der Regelkreise
finden Sie in
Anhang B
dieses Handbuchs.

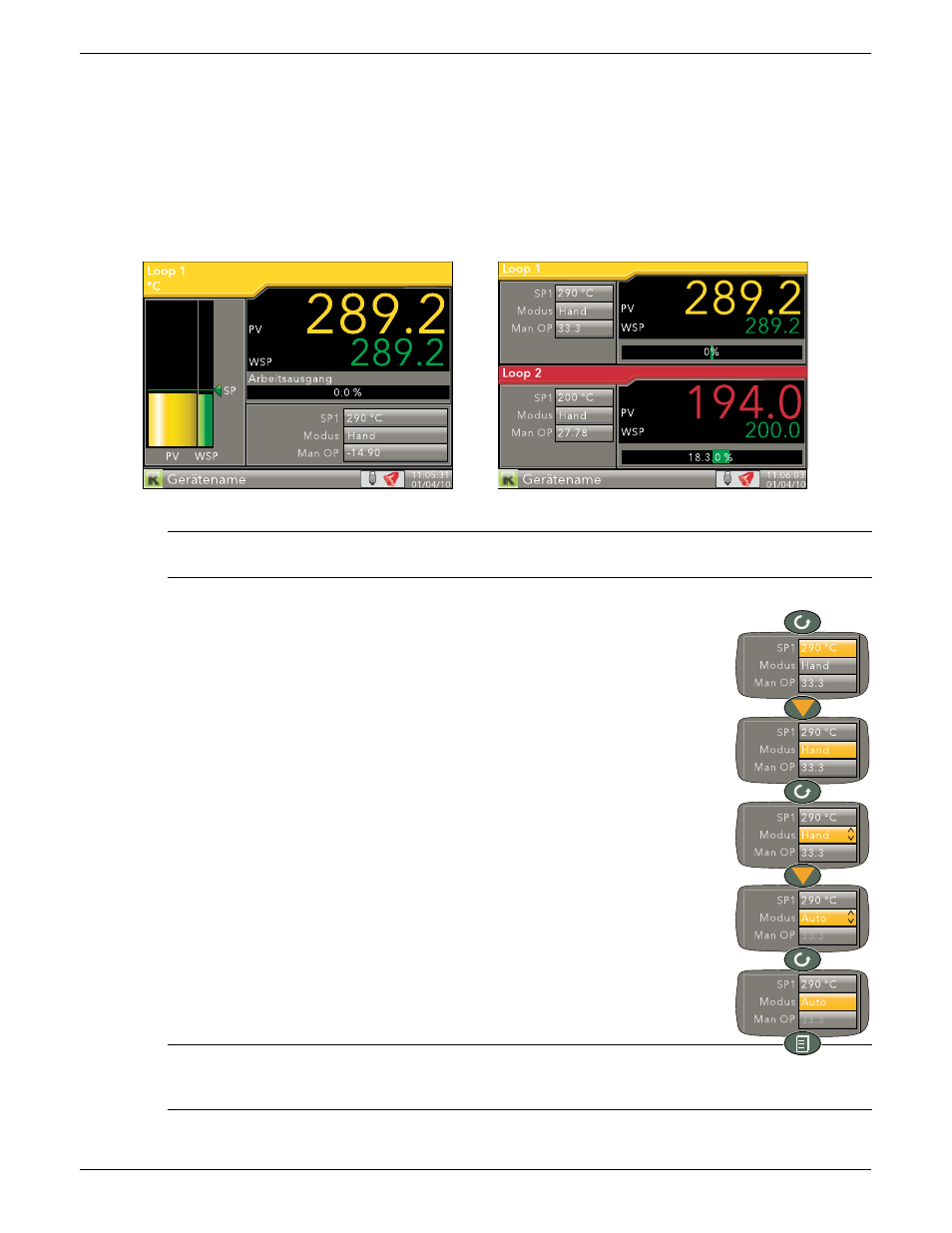

Abbildung 3.4.6 stellt eine Einzelkreis-Anzeige und eine Dual-Kreis-Anzeige dar. Mithilfe der Mehr/Weniger
Tasten können Sie wie üblich die Seiten zu Loop1, Loop2 und Dual Loop durchblättern.
Abbildung 3.4.7 Regelkreis Anzeigen
Anmerkung: Die mit den Regelkreisen verbundenen Farben sind die der Kanäle, mit denen sie ver-
knüpft sind.
BEARBEITUNGSTECHNIKEN
1. Betätigen Sie von der Loop Seite aus die Parameter Taste. Dabei wird das erste
bearbeitungsfähige Element hervorgehoben (SP1). Die Bildlaufreihenfolge enthält
sowohl Loop1- als auch Loop2-Parameter in der Dual-Loop-Anzeige.
2. Wählen Sie mit den Mehr/Weniger Tasten das Feld, das Sie bearbeiten möchten.
Wird das gewünschte Feld hervorgehoben, betätigen Sie die Parameter Taste
erneut, um in den Bearbeitungsmodus zu gelangen.
3. Bearbeiten Sie die aktuelle Einstellung mithilfe der Mehr/Weniger Tasten.
4. Bestätigen Sie die Änderung mit der Parameter Taste.
5. Wählen Sie einen weiteren Parameter zur Bearbeitung aus, oder betätigen Sie die
Bild Taste, um zum Normalbetrieb zurückzukehren.
Anmerkung: Bearbeitungsberechtigungen für Sollwert, Auto/Hand und den
Handausgang Zugriff legen Sie im Regelkreiskonfigurations Menü fest (
).
