nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .4 .10 STERILISATOR ANZEIGEMODUS (Fortsetzung)
ANGEZEIGTE INFORMATIONEN
Zyklus
Der fünfstellige Zähler zeigt die Gesamtanzahl der gestarteten Zyklen.
Status
Start warten: Der ursprüngliche Zustand bei Gerätestart. Dieser Status bleibt, bis Sie den
Zyklus das erste Mal starten.
Warten:
Warten, bis Eingang 1 den Zielsollwert erreicht. Der Zyklus geht dann in die
Äquilibrierung.
Äquilibrierung: Der Zyklus befindet sich in der Äuilibrierungsperiode während der der
Zyklus wartet, bis alle Eingänge ihre Sterilisationsbedingungen erreicht
haben.
Sterilisieren: Der Zyklus befindet sich in der Sterilisationsphase.
Fertig:
Der Zyklus wurde erfolgreich beendet.
Fehler:
Der Zyklus ist fehlerhaft. Entweder wurde mind. ein Eingang ungültig oder
das „Start“ Signal wurde entfernt.
Testzyklus:
Ein Testzyklus läuft.
Restzeit
Die restliche Zeit des Sterilisationszyklus. Das Anzeigefeld wird durch „Zielzeit“ ersetzt,
wenn der Zyklus nicht läuft.
Zielzeit
Die vorgesehene Sterilisationszeit. Diese können Sie konfigurieren, indem Sie die Parame-
ter Taste zweimal betätigen (bei der ersten Betätigung wird das Feld gelb markiert) und
dann über die Mehr/Weniger Tasten die Zeit anpassen. Verlassen Sie den Änderungsmodus
mit der Parameter Taste und entfernen Sie die Markierung, indem Sie die Bild Taste
drücken.
Zielzeit wird bei laufendem Zyklus durch Restzeit ersetzt.
Äquilibrierung
Äquilibrierungsperiode für den aktuellen Zyklus.
Sterilisation
Die Zeit, die sich die Werkstücke bereits auf Sterilisationsbedingung befinden.
Gesamtzyklus
Die vergangene Zeit seit Start des aktuellen Zyklus. Die Zeit beginnt mit dem Triggern des
Zyklus und endet, sobald der Starttrigger entfernt wird.
Eingangswerte
Temperaturangaben sind in °C, Druckangaben in mBar. Wenn nötig, können Sie Mathema-
tikkanäle und User Werte verwenden, um die Einheiten zu konvertieren (siehe Anmerkung
auf der nächsten Seite).

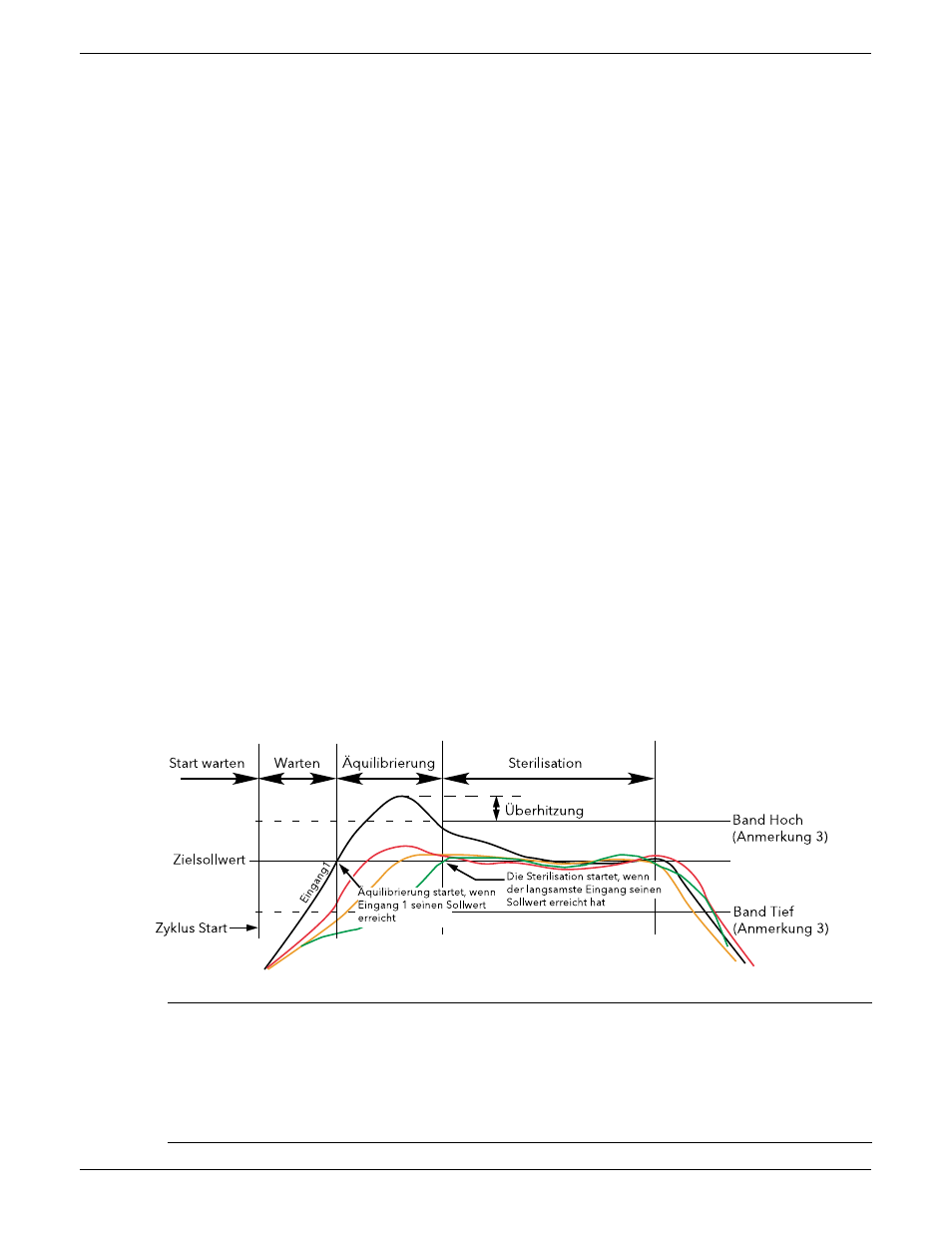

STERILISATIONSZYKLUS DIAGRAMM
In Abbildung 3.4.10b sehen Sie einen Sterilisationszyklus dargestellt.
Abbildung 3.4.10b Sterilisationszyklus
Anmerkung:
1. In den meisten Anwendungen entspricht der Sollwert von Temperatureingängen dem Band Tief
Wert. Zur besseren Verständlichkeit ist dies im Diagramm anders.
2. Im Diagramm haben alle vier Eingänge die selben Werte für Band Hoch, Band Tief und Sollwert.
Dies ist für Temperatureinheiten nicht unüblich. Die Werte von Druckeingängen werden sich jedoch
von den Werten für Temperatureingängen unterscheiden .
3. Band Hoch und Band Tief sind nur während der Sterilisationsphase effektiv.
