4 .19 BCD EINGANG
Der BCD Eingang ist Teil der Option „Toolkit Blöcke“ und bezieht dezimale und zwei-Dekaden binär codierte
Dezimalwerte (BCD) von acht diskreten Eingängen. Dabei stellt Eingang 1 den niedrigstwertigen Eingang (20 =
1) und Eingang 8 den höchstwertigen Eingang (27 = 128). dem folgenden Beispiel können Sie entnehmen, dass
bei aktiven (Hoch) Eingängen 2, 4, 6 und 8 der Dezimalwert 170 entspricht, der BCD Wert jedoch ungültig ist.
In einem solchen Fall ist der maximale BCD Wert für jede Dekade auf 9 begrenzt.

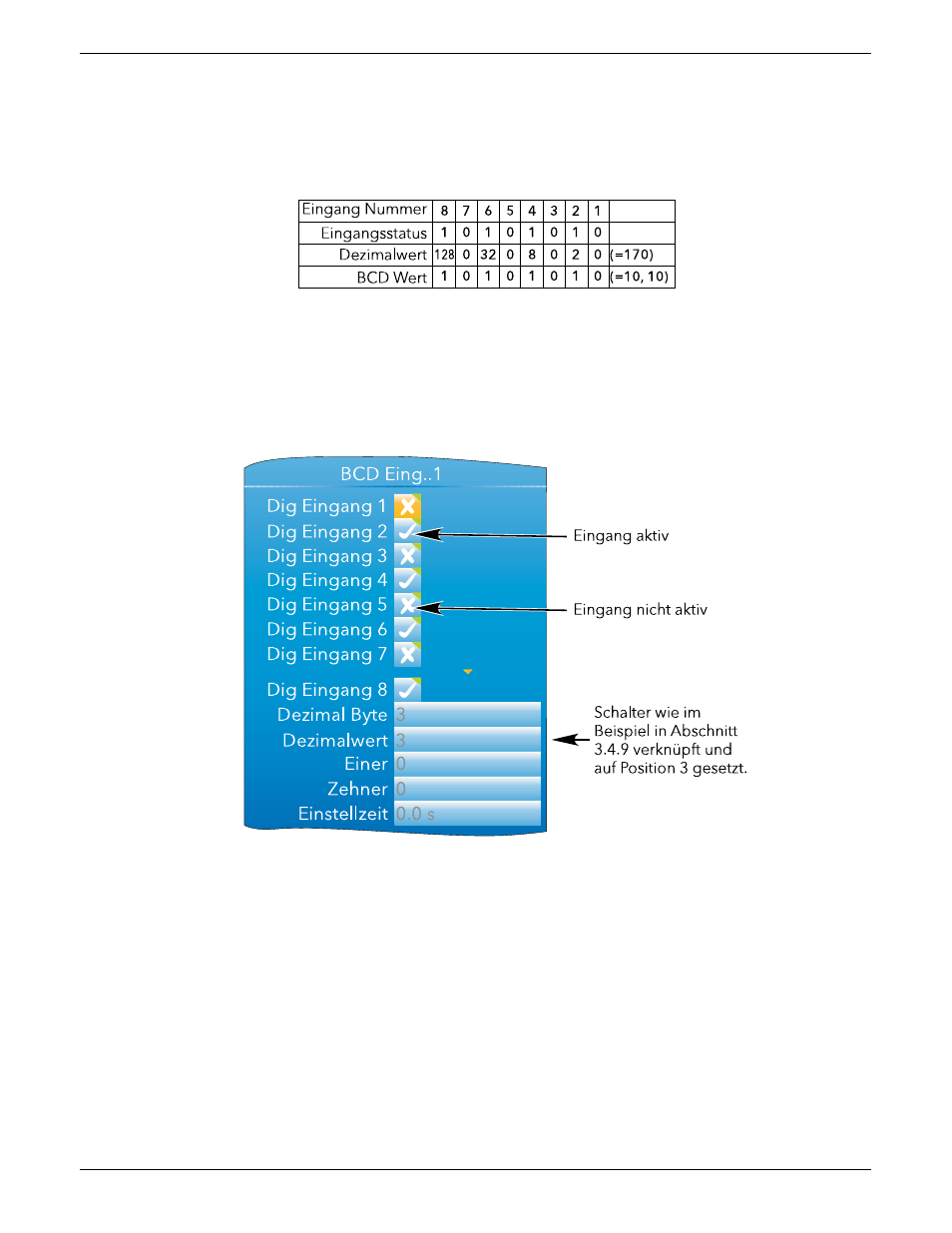

Abbildung 4.19 Beispiel BCD Block
4 .19 .1 Eingangsregeln
Gültige BCD Ausgänge erhalten Sie nur, wenn folgende Eingänge gesetzt sind:
1. Jede Kombination aus den Eingängen 1, 2, 3, 5, 6 und 7.
2. Jede Kombination aus den Eingängen 1, 4, 5 und 8.
4.19.2 Konfiguration
Abbildung 4.19.2 BCD Block Konfiguration
Dig Eingang N
Digitaleingänge. Diese können Sie z. B. mit Kontakteingängen auf der Geräterückseite oder
mit anderen passenden Parametern verknüpfen.
Dezimalwert
Der von den aktiven Eingängen definierte Dezimalwert, wobei Eingang 1 aktiv = 1,
Eingang 2 aktiv = 2, Eingang 3 aktiv = 4, Eingang 4 aktiv = 8 usw.
BCD Wert
Der Ausgang mit zwei Digits zeigt den binärcodierten Dezimalwert des Eingangs.
BCD LS Digit
Das niedrigstwertige (rechte Position) Digit zeigt den Wert der Eingänge 1 bis 4, wobei
Eingang 1 aktiv = 1, Eingang 2 aktiv = 2, Eingang 3 aktiv = 4, Eingang 4 aktiv = 8 ist.
Maximalwert = 9, auch wenn der Eingang größer 9 ist.
BCD MS Digit
Das höchstwertige (linke Position) Digit zeigt den Wert der Eingänge 5 bis 8, wobei
Eingang 5 aktiv = 1, Eingang 6 aktiv = 2, Eingang 7 aktiv = 4, Eingang 8 aktiv = 8 ist.
Maximalwert = 9, auch wenn der Eingang größer 9 ist.
Einstellzeit
Wird ein Schalter umgelegt, werden aller Zwischenstellungen an den Eingängen sichtbar,
die für weitere Blöcke verwendet werden. Die Einstellzeit wendet einen Filter an, um zu
verhindern, dass diese Zwischenwerte andere Blöcke beeinflussen.
