nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

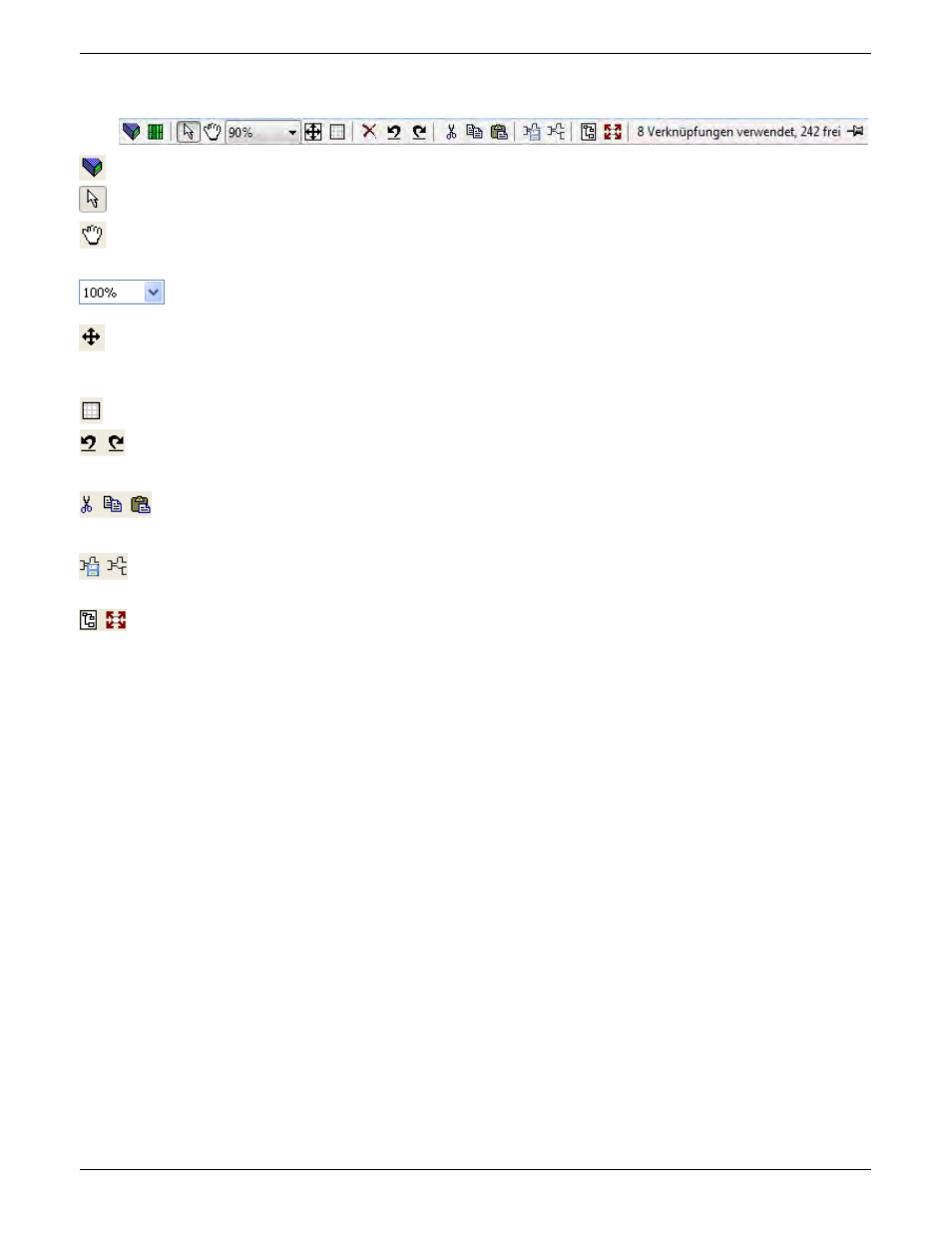

6 .3 .1 Werkzeugleiste
Download der Verknüpfung zum Gerät
Maus Auswahl. Normalen Mausbetrieb auswählen. Schießt sich gegenseitig mit „Ausschnittmodus“
unten aus.
Ausschnittmodus. Bei Aktivierung dieser Option wird der Mauscursor zu einem handförmigen Sym-
bol. So können Sie das grafische Verknüpfungsdiagramm mit Anklicken innerhalb des GWE Fensters
an eine andere Position ziehen.
Zoom. Ermöglicht die Auswahl des Vergrößerungsfaktors des zu bearbeitenden Verknüpfungsdia-
gramms.
Ausschnitt bewegen. Beim Anklicken mit der linken Maustaste erscheint der Cursor als Rechteck und
stellt dar, welcher Teil des Verknüpfungsdiagramms zurzeit angezeigt wird. Durch Ziehen mit der
Maus können Sie dieses Rechteck frei im Diagramm verschieben. Die Größe des Rechtecks hängt von
der Zoom Einstellung ab.
Raster einblenden/ausblenden. Dieses Symbol blendet das Ausrichtungsraster ein bzw. aus.
Rückgängig/Wiederherstellen. Hier können Sie den letzten Vorgang rückgängig machen oder, nach-
dem ein solcher rückgängig gemacht wurde, diesen Vorgang wiederherstellen. Tastenkombinationen:
<Strg>+<Z für Rückgängig, <Strg>+<V für Wiederherstellen.
Ausschneiden, Kopieren, Einfügen. Funktionen: normales Ausschneiden (Kopien und Löschen), Kopie-
ren (Kopieren ohne Löschen) und Einfügen (in etwas einfügen). Tastenkombinationen: <Strg> + <X>
für Ausschneiden, <Strg> + <C> für Kopieren und <Strg> + <V> für Einfügen.
Diagrammfragment kopieren; Diagrammfragment einfügen. Hier können Sie einen Teil des Verknüp-
fungsdiagramms auswählen, mit Namen versehen und in einer Datei speichern. Das Fragment kann in
ein beliebiges Verknüpfungsdiagramm, einschließlich des Quellendiagramms, eingefügt werden.
Verbindung erstellen; Verbindung zurücksetzen. Mit diesen beiden Symbolen können Sie eine Verbin-
dung erstellen bzw. „auflösten“.
6 .3 .2 Funktionsweise des Verknüpfungseditors
KOMPONENTENAUSWAHL
Einzelne Verknüpfungen werden bei der Auswahl mit Kästchen an den „Ecken“ abgebildet. Wählen Sie mehr
als eine Verknüpfung als Teil einer Gruppe aus, wechselt die Farbe der Verdrahtung zu Magenta. Alle anderen
Objekte werden bei ihrer Auswahl durch eine sie umgebende gestrichelte Linie dargestellt.
Ein Objekt wird durch Anklicken ausgewählt. Durch Gedrückthalten der Steuerungstaste (Strg) beim Anklicken
eines Objekts können Sie dieses zur Auswahl hinzufügen. (Auf die gleiche Weise kann ein ausgewähltes Objekt
abgewählt werden.) Wählen Sie einen Block aus, werden auch alle damit verbundenen Verknüpfungen ausge-
wählt.
Als Alternative können Sie die Maus über den Hintergrund ziehen, um ein „Gummiband“ um den relevanten
Bereich zu legen; alles innerhalb dieses Bereich wird ausgewählt, wenn Sie die Maus loslassen.
<Strg>+<A> dient zur Auswahl sämtlicher Einträge im aktiven Diagramm.
REIHENFOLGE DER BLOCK AUSFÜHRUNG
Die Reihenfolge, in der die Blöcke vom Gerät ausgeführt werden, hängt davon ab, wie sie verknüpft sind. Jeder
Block zeigt seinen Platz in der Sequenz in einem farbigen Block in der linken unteren Ecke an (Abbildung
6.3.2a).
