nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 296
HA030554GER
Ausgabe 7 Nov 12
A3 TECHNISCHE DATEN ANALOGEINGANG (Fortsetzung)
DC Eingangsbereiche (Fortsetzung)
10 V Bereich
Bereich -3 V bis +10 V
Auflösung 500 μV
Messrauschen 550 μV Spitze-Spitze mit 1,6 s Eingangsfilter
Linearitätsfehler 0,007 % (Ausgleichsgerade) bei Null Quellwiderstand. Zusätzlich 0,003 % pro 10 Ω Quell- und Leitungswiderstand
Kalibrierfehler
±1,5 mV ±0,063 % der Messung bei 25 °C Umgebungstemperatur
Temperaturkoeffizient ±66 μV/°C ± 45 ppm/°C der Messung von 25 °C Umgebungstemperatur
Eingangswiderstand 62,5 kΩ für Eingangsspannungen > 5,6 V. 667 kΩ für Eingangsbereiche < 5,6 V.
Anmerkung: Für Dual Eingangskanäle steht der 10 V Bereich nicht zur Verfügung.
Widerstand Eingangsbereiche
Temperaturskala
ITS90
RTD Typen, Bereiche und Genauigkeiten Siehe Tabelle
Maximaler Quellstrom
200 μA
Widerstandseingang
Bereich 0 bis 400 Ω (-200 bis +850 °C)
Auflösung 0,05 °C
Messrauschen 0,05 °C Spitze-Spitze mit 1,6 s Eingangsfilter
Linearitätsfehler
0,0033 % (Ausgleichsgerade)
Kalibrierfehler ±0,31 °C ±0,023 % der Messung bei 25 °C Umgebungstemperatur
Temperaturkoeffizient ±0,01 °C/°C ±25 ppm/°C der Messung in °C von 25 °C Umgebungstemperatur
Leistungswiderstand 0 bis 22 Ω angepasste Leitungswiderstände
Sensorstrom 200 μA nominal

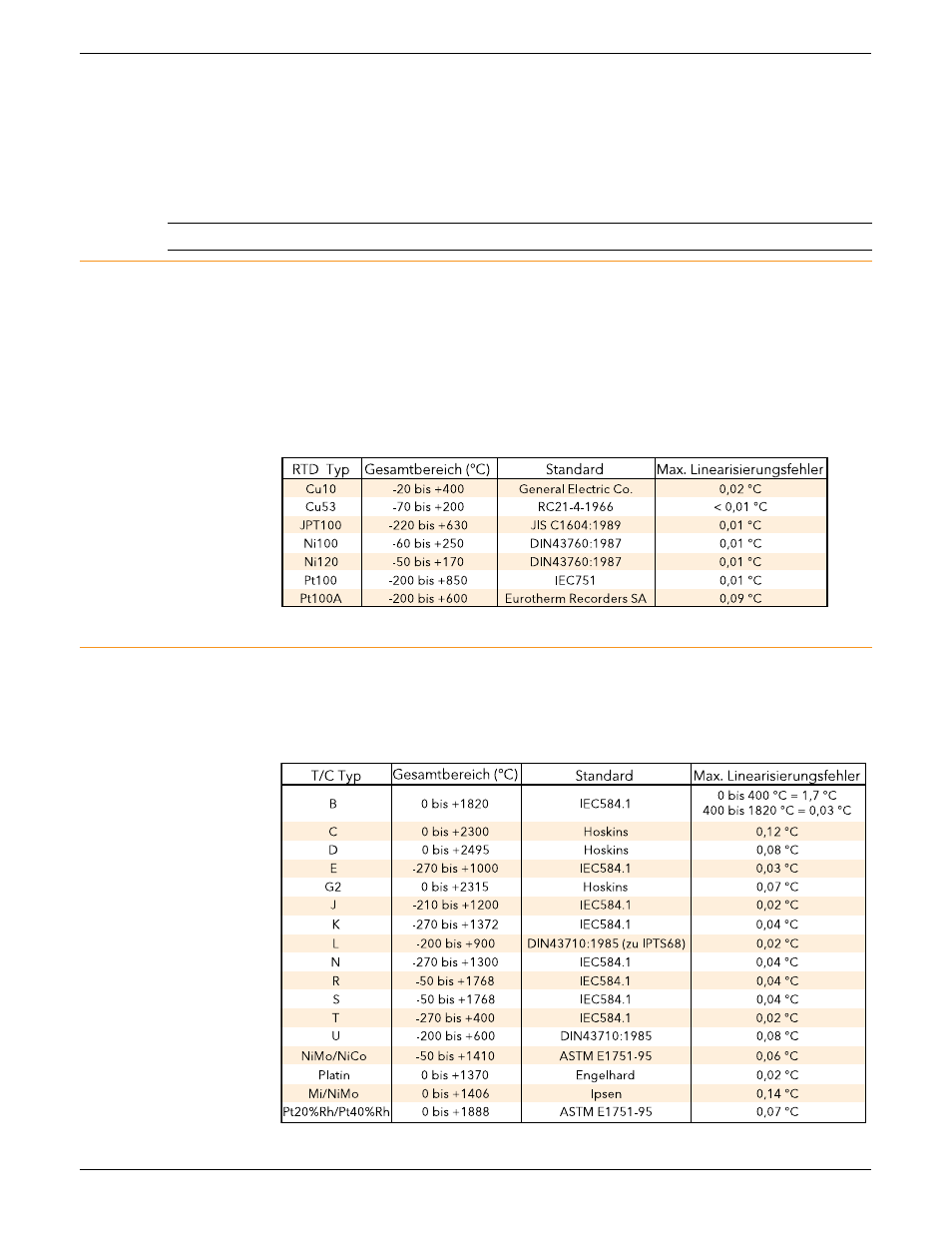

Tabelle A3a RTD Typ Details
Thermoelement Daten
Temperaturskala
ITS90
CJC
Typen Aus, intern, extern, Fern
Fern CJC Quelle
Jeder Eingangskanal
Interner CJC Fehler <1 °C max, mit Gerät auf 25 °C
Interne CJC Unterdrückungsverhältnis
40:1 von 25 °C
Upscale/downscale Drive
Hoch, Tief oder Keine; für jede Kanal Fühlerbrucherkennug unabhängig konfigurierbar
Typen, Bereiche und Genauigkeiten
Siehe Tabelle A3b
Tabelle A3b Thermoelement Typen, Bereiche und Genauigkeiten
