6 .3 .2 FUNKTIONSWEISE DES VERKNÜPFUNGSEDITORS (Fortsetzung)
VERKNÜPFUNGEN
Herstellen einer Verknüpfung
1. Ziehen Sie zwei (oder mehr) Blöcke aus der Funktionsblock-Hierarchiean-
sicht in das Diagramm.
2. Starten Sie eine Verknüpfung, indem Sie auf einen empfohlenen Ausgang
klicken oder auf das Symbol „Auswahl“ rechts unten im Block, um den
Verbindungsdialog anzuzeigen und auf den gewünschten Parameter zu
klicken. Notwendige Verbindungen werden mit einem grünen Stecker-
symbol angezeigt; andere verfügbare Parameter werden in Gelb ange-
zeigt. Durch Klicken auf die rote Taste werden alle Parameter angezeigt.
Um den Verbindungsdialog zu beenden, drücken Sie die Taste Esc auf der
Tastatur oder klicken Sie auf das Kreuz unten links im Dialogfeld.
3. Sobald Sie eine Verknüpfung begonnen haben, wird eine gestrichelte
Linie vom Ausgang zur aktuellen Position der Maus gezeichnet. Um die
Verknüpfung abzuschließen, klicken Sie auf den gewünschten Zielparame-
ter.
4. Die Verknüpfungen bleiben gestrichelt, bis sie heruntergeladen werden.
Verknüpfungen legen
Bei der Erstellung wird die Verknüpfung automatisch gelegt. Der Algorithmus zur automatischen Verlegung
sucht nach einem klar erkennbaren Pfad zwischen den Blöcken. Eine Verknüpfung können Sie mithilfe der
Kontextmenüs oder durch Doppelklicken auf die Verknüpfung neu legen. Ein Verknüpfungssegment können
Sie durch Ziehen mit der Maus manuell bearbeiten. Wird ein Block verschoben, so verschiebt sich auch das
Ende der Verknüpfung. iTools versucht, beim Verschieben eines Blocks die Form möglichst zu halten.
Wird eine Verknüpfung durch Anklicken ausgewählt, erscheint sie mit kleinen Kästchen an ihren Ecken.
Kontextmenü Verknüpfung
Klicken Sie mit der rechten Maustaste auf eine Verknüpfung, wird das Kontextmenü
angezeigt:
Exec Break erzwingen
Bilden Verknüpfungen einen geschlossenen Kreis, müssen
Sie eine Unterbrechung einfügen, bei der der zum Block-
eingang geschriebene Wert von einer Quelle kommt, die
im vorangegangenen Zyklus ausgeführt wurde. iTools
platziert automatisch eine in rot gekennzeichnete Unter-
brechung
. Mit Exec Break erzwingen können Sie die
Stelle der Unterbrechung festlegen. Überzählige Unter-
brechungen sind schwarz.
Task Unterbrechung
Wird in diesem Gerät nicht verwendet.
Verknüpfungen neu legen Ersetzt die aktuelle Verknüpfungslinie durch eine neu gene-
rierte Linie.
Tags verwenden
Wechselt zwischen Verknüpfung und Tag Darstellung. Die Tag Darstellung ist sinn-
voll, wenn Start- und Zielpunkt einer Verknüpfung weit auseinanderliegen.
Anfang finden
Geht zum Startpunkt der Verknüpfung.
Ende finden
Geht zum Zielpunkt der Verknüpfung.
Ausschneiden, Kopieren, Einfügen
Wird in diesem Zusammenhang nicht verwendet.
Löschen
Markiert die zu löschende Verknüpfung. Die Verknüpfung wird als gestrichelte Linie
dargestellt (oder als gestrichelte Tags) und beim nächsten Download endgültig
gelöscht. Vor dem Download können Sie die Operation rückgängig machen.
Ungelöscht
Macht „Löschen“ rückgängig, wenn die Änderungen noch nicht heruntergeladen
wurden.
In den Vordergrund
Bringt die Verknüpfung in den Vordergrund des Diagramms.
In den Hintergrund
Stellt die Verknüpfung in den Hintergrund des Diagramms.

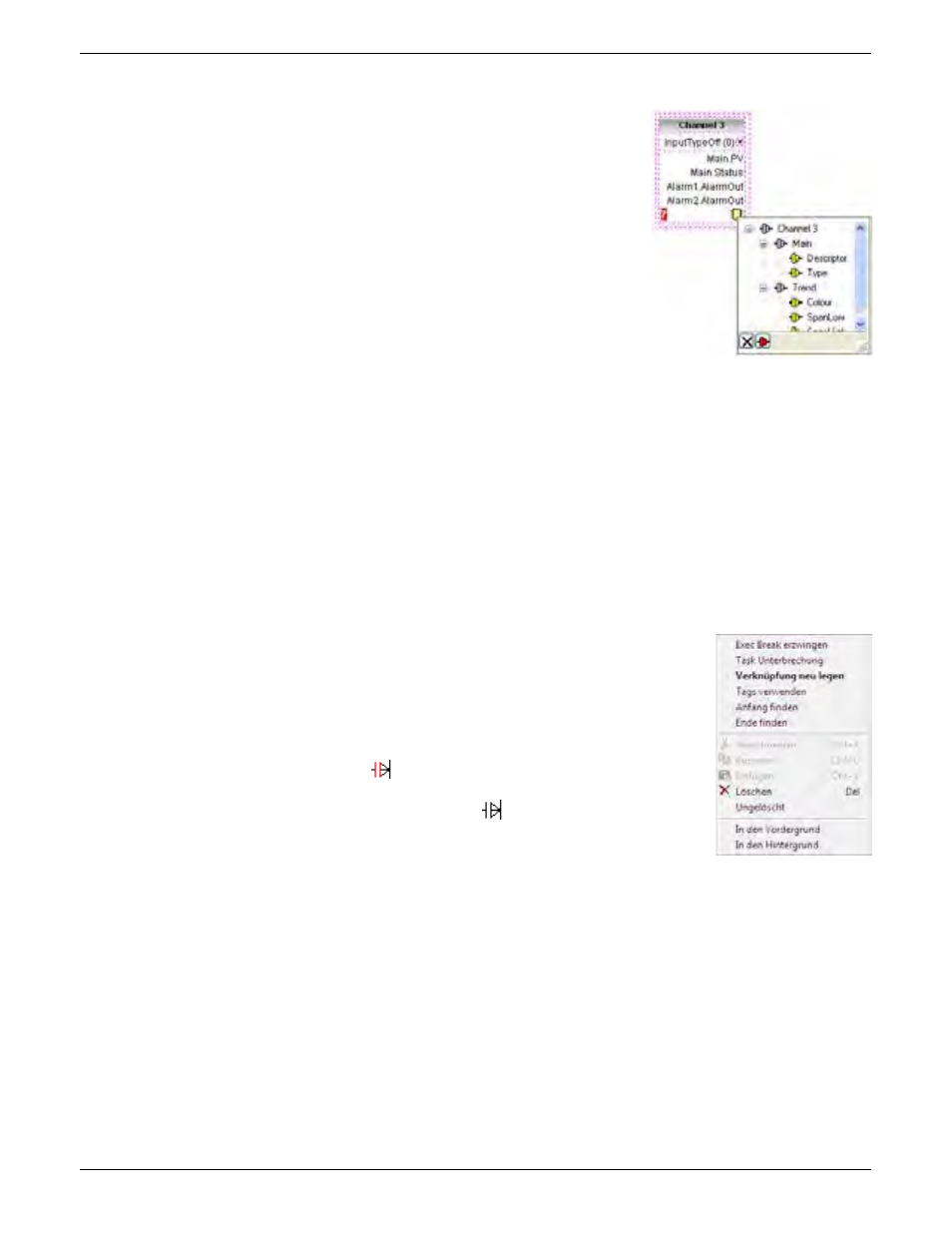

Abbildung 6.3.2c Dialogbox zur
Ausgangswahl
