nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
6 .3 .2 FUNKTIONSWEISE DES VERKNÜPFUNGSEDITORS (Fortsetzung)
FARBEN
Die Objekte im Diagramm haben folgende Farben:
Rot
Objekte, die andere Objekte vollkommen oder teilweise verdecken oder von anderen
Objekten vollkommen oder teilweise verdeckt werden. Verknüpfungen, die mit nicht
veränderbaren oder nicht verfügbaren Parametern verbunden sind. Exec Breaks.
Blau
Nicht verfügbare Parameter in Funktionsblöcken.
Grün
Objekte, die seit dem letzten Download dem Diagramm hinzugefügt wurden, werden mit
grüner gestrichelter Umrandung gezeigt.
Magenta
Alle ausgewählten Objekte oder Objekte, über die sich die Maus bewegt.
Violett
Bewegen Sie die Maus über eine rote Verknüpfung, wird diese violett.
Schwarz
Alle bereits heruntergeladenen Objekte. Redundante Exec Breaks. Monitor und
Kommentar Texte.
DIAGRAMM KONTEXTMENÜ
Ausschneiden
Nur aktiv, wenn Sie mehrere Objekte ausgewählt haben
und mit der rechten Maustaste in das die Objekte umschlie-
ßende Rechteck klicken. Verschiebt die Auswahl in
die Zwischenablage. Tastenkombination = <Strg>+<X>.
Kopieren
Wie für „Ausschneiden“, jedoch verbleibt das Original im
Diagramm. Tastenkombination = <Strg>+<C>.
Einfügen
Kopiert den Inhalt der Zwischenablage in das Diagramm.
Tastenkombination = <Strg>+<V>.
Verknüpfungen neu legen Verlegt alle ausgewählten Verknüpfungen neu. Haben
Sie keine Verknüpfungen gewählt, werden alle
Verknüpfungen neu gelegt.
Oben ausrichten Richtet die oberen Ränder der ausgewählten Blöcke
aneinander aus.
Links ausrichten Richtet die linken Ränder der gewählten Blöcke aneinander
aus.
Gleichmäßiger Abstand Verteilt die ausgewählten Objekte so im Diagramm,
dass die jeweiligen oberen linken Ecken im gleichen Abstand
zueinander stehen. Klicken Sie auf das Objekt, das ganz links stehen soll und nacheinander
mit gedrückter <Strg> Taste auf die weiteren Objekte in der Reihenfolge, in der sie er-
scheinen sollen. Wählen Sie dann „Gleichmäßiger Abstand“, um die Objekte auszurichten.
Löschen
Markiert die gewählten Objekte zum Löschen beim nächsten Download.
Ungelöscht
Hebt „Löschen“ wieder auf, wenn der Vorgang noch nicht zum Gerät geladen wurde.
Alles markieren
Wählt alle Objekte im aktuellen Diagramm aus.
Verbindung erstellen Nur aktiv, wenn Sie in der oberen Diagrammebene mehrere Objekte ausgewählt haben
und mit der rechten Maustaste in das die Objekte umschließende Rechteck klicken. Erstellt
ein neues Verknüpfungsdiagramm, wie unter „Verbindung“ beschrieben.
Umbenennen
Sie können dem aktuellen Verknüpfungsdiagramm einen neuen Namen zuweisen. Der
Name erscheint in der relevanten Registerkarte.
Graphik kopieren Kopiert die ausgewählten Objekte (oder das gesamte Diagramm, wenn keine Objekte
ausgewählt sind) als Windows Metafile in die Zwischenablage. Von dort kann die Grafik in
eine Textapplikation eingefügt werden. Zur Auswahl ankommende oder abgehende
Verknüpfungen (wenn vorhanden) werden als Tags dargestellt.
Graphik speichern... Wie für „Graphik kopieren“, jedoch wird die Grafik an einem von Ihnen bestimmten Ort
gespeichert
Fragment zu einer Datei kopieren...
Kopiert die gewählten Objekte unter einem von Ihnen vorgegebenen Namen in den
Ordner „My iTools Wiring Fragments“ im Ordner „Dokumente“.

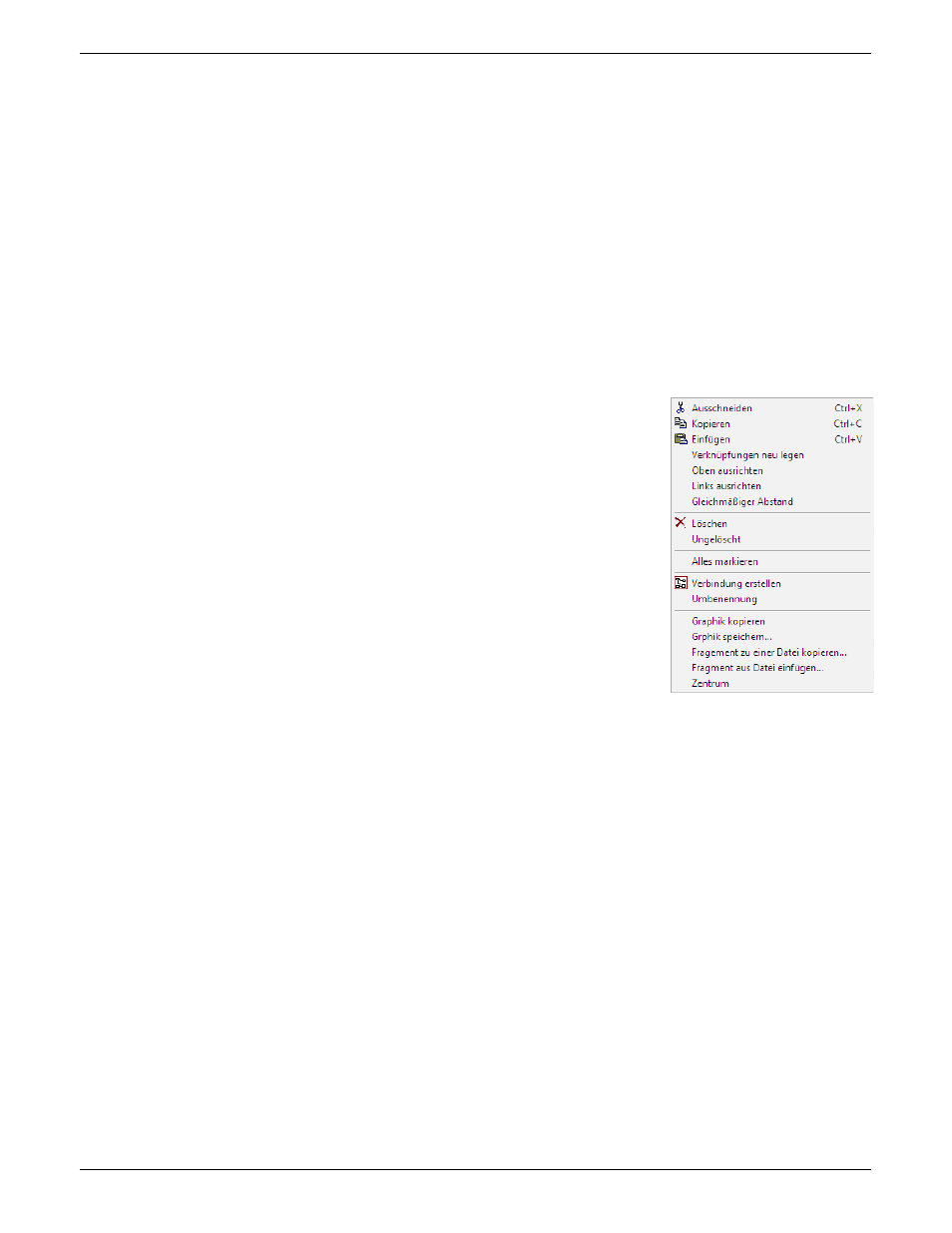

Abbildung 6.3.2h
Diagramm Kontextmenü
