nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
ANHANG F: LABVIEW TREIBER
In diesem Kapitel erfahren Sie, wie Sie den LabVIEW Treiber für nanodac Schreiber/Regler herunterladen, ins-
tallieren und Beispiele konfigurieren.
Der Treiber ist für die Integration mit Labview, einer von National Instruments entwickelten grafischen Pro-
grammierumgebung entwickelt worden. Labview ermöglicht Ihnen die Erstellung von Anwendungen durch die
Verknüpfung von VI‘s aus bestehenden Bibliotheken. VI‘s steht für „Virtual Instruments“ und diese entspre-
chen den Funktionsblöcken in Invensys Eurotherm Produkten wie iTools oder Lintools.
Auch haben Sie die Möglichkeit, eigene VI‘s zu erstellen, diese zu sichern und in zukünftigen Projekten zu
nutzen.
Weitere Informationen zu Labview finden Sie auf http://www.ni.com/labview/whatis/.
Es stehen Ihnen vier Arbeitsbeispiele zum freien Download unter http://www.eurotherm.co.uk/labview/ zur
Verfügung. Diese sollen Ihnen zeigen, wie Sie den nanodac treiber zum Aufbeu von Anwendungen verwenden
können.
Jedes Beispiel ist eine Sammlung Virtueller Instrumente (VI‘s), die bestimmte Aufgaben ausführen und Ether-
net TCP für die Kommunikation verwenden.
An dieser Stelle soll nicht die Konfiguration einer LabVIEW Anwendung erklärt werden. Es wird vorausgesetzt,
dass Sie die Grundlagen beherrschen.
Um zu den Beispielen zu gelangen, wählen Sie das „Help“ Menü und „Find Examples“, um die „Example Finder“
Seite zu öffnen. Geben Sie im ersten Suchfeld eines der folgenden Suchwörter ein: nanodac, InvensysEuro-
therm, Eurotherm, Steriliser, Environmental, Chambers, Controller, Instrument oder Driver. Das entsprechende
Beispiel erscheint unter den Suchergebnissen. Mit einem Doppelklick können Sie das Beispiel öffnen.
F1 ANWENDUNGSBEISPIEL 1 - HEIZ/KÜHL REGELUNG
Die „HeatCoolControl.vi“ ist ein Anwendungsbeispiel für Klimakammern. Sie können den Sollwert ändern, die
Temperatur und Gerätealarme überwachen.

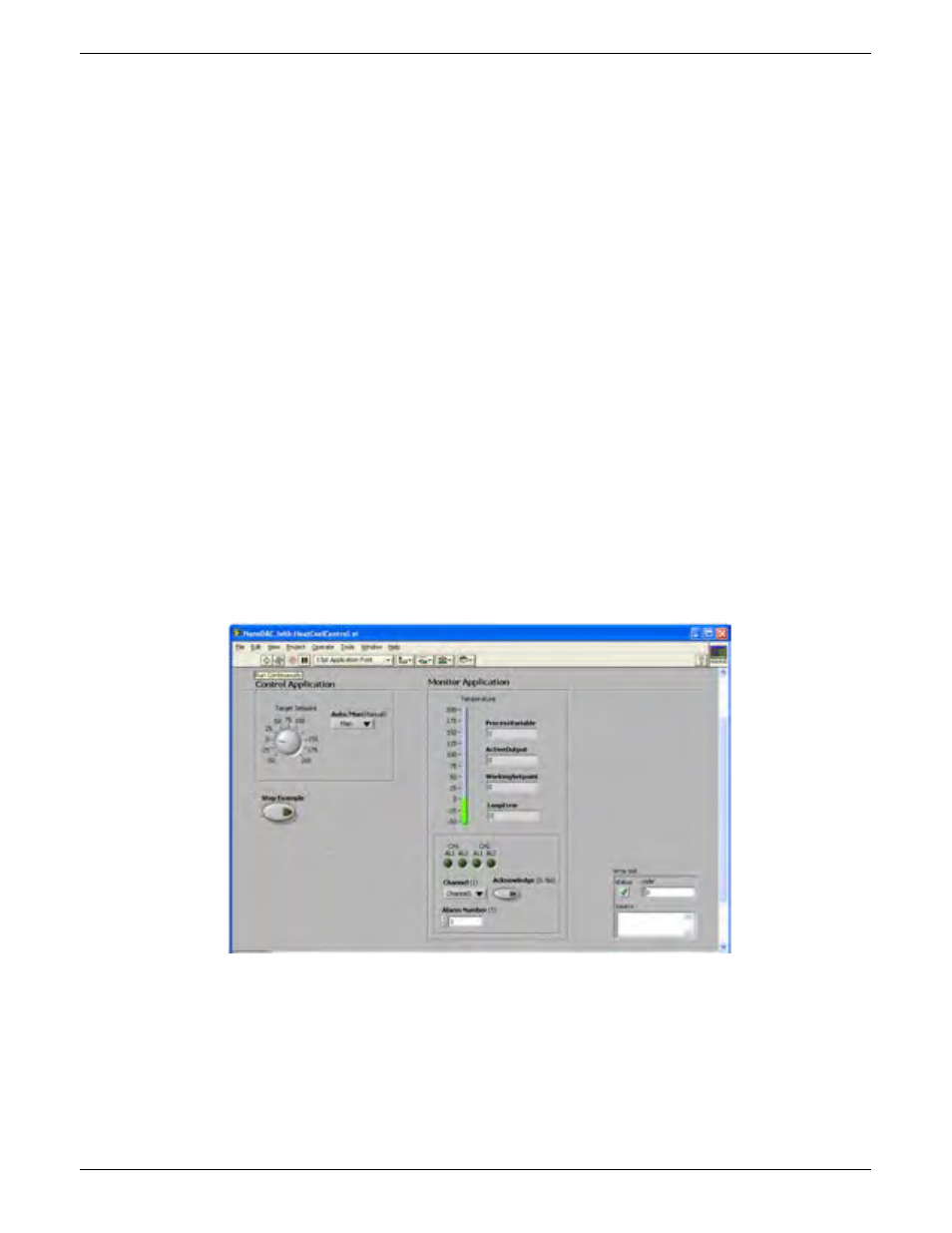

Abbildung F1 Heiz/Kühl Regelung, erste Ansicht
