nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 22
HA030554GER
Ausgabe 7 Nov 12
3 .4 ANZEIGEMODI
Die folgenden Unterabschnitte beschreiben die verschiedenen Anzeigemodi, die Ihnen zur Verfügung stehen.
Standardmäßig ist der Anzeigemodus der Hauptseite der „Vertikale Trend“. Dies können Sie jedoch im Kon-
figurationsbereich Gerät.Display ändern. Dieser Konfigurationsbereich ermöglicht es Ihnen auch, einen oder
mehrere nicht benötigte Anzeigemodi zu deaktivieren.
Den aktuellen Anzeigemodus können Sie entweder über die Option „Gehe zu Ansicht“ in der obersten Menüe-
bene auswählen, oder von einem beliebigen Anzeigemodus aus, indem Sie mithilfe der Mehr/Weniger Tasten
die aktivierten Modi durchgehen.
Details der einzelnen Anzeigemodi finden Sie in den folgenden Abschnitten:
Vertikaler Trend ........................Abschnitt 3.4.1
Kaskade ............................................................... Abschnitt 3.4.8
Horizontaler Trend ................... Abschnitt 3.4.2 Programmgeber (inkl. Zukunftstrend) ....... Abschnitt 3.4.9
Vertikaler Bargraf ..................... Abschnitt 3.4.3 Sterilisator .......................................................... Abschnitt 3.4.10
Horizontaler Bargraf ................ Abschnitt 3.4.4 Promote Menü .................................................. Abschnitt 3.4.11
Numerisch ................................... Abschnitt 3.4.5 Modbus Master ................................................. Abschnitt 3.4.12
Alarm Panel ................................ Abschnitt 3.4.6 EtherNet/IP ........................................................ Abschnitt 3.4.13
Regelkreis 1/2 ............................ Abschnitt 3.4.7
3 .4 .1 Vertikaler Trend
In diesem Modus werden die Kanalwerte wie in einem von oben nach unten verlaufenden Diagramm verfolgt,
d. h. die neuesten Daten sind immer oben. Die Geschwindigkeit der Anzeige und die Anzahl der Hauptabteilun-
gen konfigurieren Sie im Konfigurationsbereich Gruppe.Trend ( Abschnitt 4.3.1 ). Systemvorgabe ist ein schwar-
zer Hintergrund. Dies können Sie jedoch im Konfigurationsbereich Gerät.Display ( Abschnitt 4.1.3 ) in Weiß oder
Grau ändern.

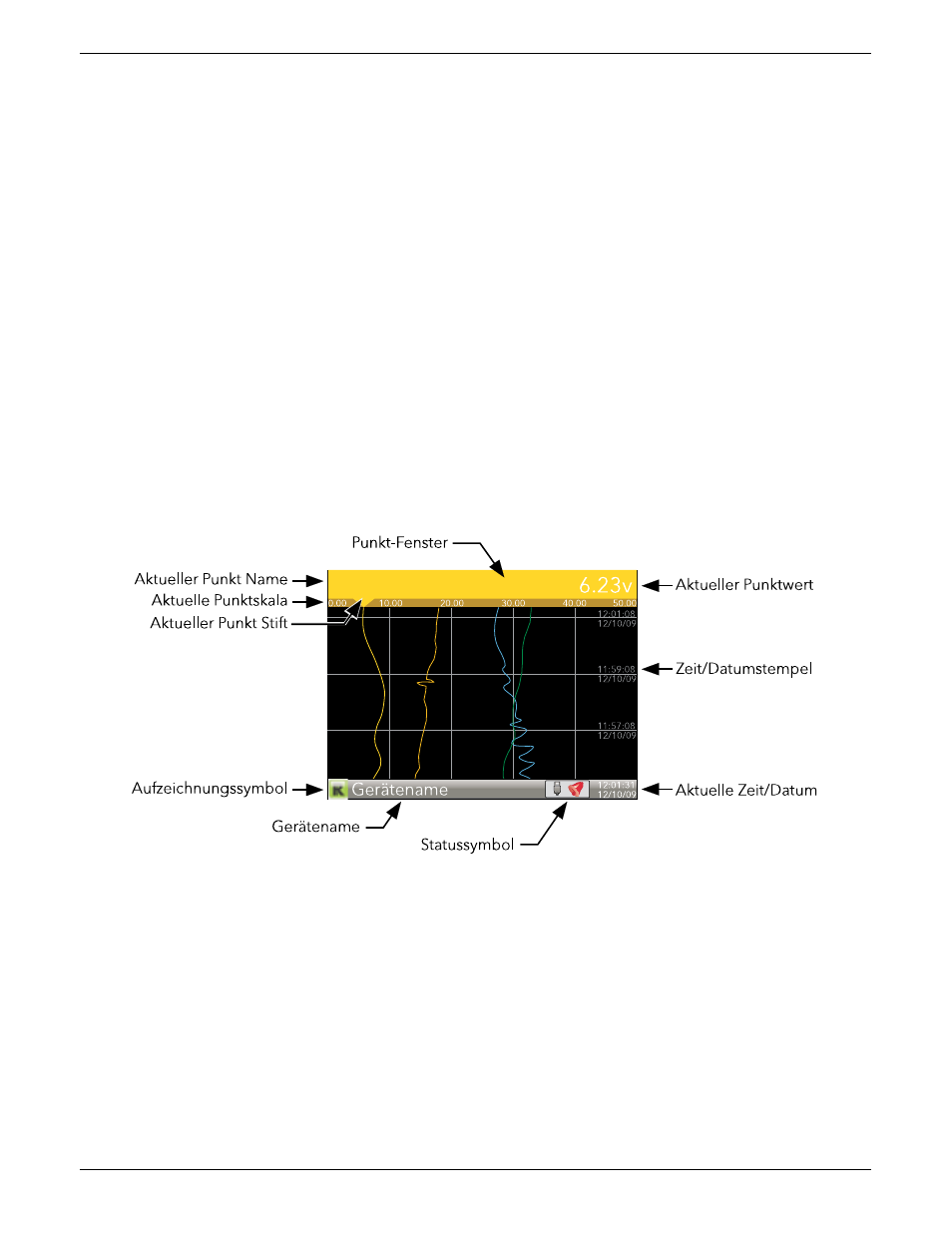

Abbildung 3.4 Vertikaler Trend
Einer der Kanäle wird als „aktueller“ oder „skalierter Kanal“ bezeichnet. Dieser Kanal ist dadurch gekennzeich-
net, dass sein Spurschreibersymbol angezeigt wird und dass der Kanalbeschreiber, der dynamische Wert und
die Skala in einem Punkt-Fenster über die Breite des Bildschirms oberhalb des Diagramms angezeigt werden.
Jeder Kanal der Gruppe wird nacheinander für ca. 5s zum „aktuellen Kanal“. D. h. die Kanäle laufen in einem
Zyklus durch, beginnend mit dem Kanal mit der niedrigsten Nummer. Wenn der letzte Kanal der Gruppe fünf
Sekunden lang angezeigt wurde, kehrt die Anzeige zum ersten Kanal zurück, und der Prozess beginnt von vorn.
Dieser Durchlauf können Sie mithilfe der Option „Zy.Pkt-Fenst (Aus)“ in der obersten Menüebene ( Abschnitt
3.3.5 ) aktivieren bzw. deaktivieren.
Mit der Parameter Taste können Sie die Kanäle in den Zy.Pkt-Fenster-Modi (Ein) und (Aus) manuell durchge-
hen.
Mit der Mehr Taste rufen Sie den nächsten aktivierten Anzeigemodus auf (Systemvorgabe = horizontaler
Trend).
Mit der Bild Taste rufen Sie die oberste Menüebene auf.
12:01:08
Kanal 1
