Carbolite nanodac Benutzerhandbuch
Seite 21
HA030554GER
Ausgabe 7 Nov 12
Seite 9
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .1 .2 NAVIGATIONSTASTEN (Fortsetzung)
BILD TASTE
Betätigen Sie diese Taste von einer beliebigen Seite aus (Ausnahme: Konfigurationsseiten), erscheint die obers-
te Menüebene (Abbildung 3.1.2). Die Abbildung zeigt das Menü für einen Benutzer mit „Ingenieur“ Zugriffsbe-
rechtigung. Bei anderen Zugriffsebenen sind unter Umständen weniger Menüs verfügbar.
Innerhalb der Konfigurationsseiten können Sie die Parameter Taste als Enter Taste verwenden, um niedrigere
Menüebenen auszuwählen. In diesen Fällen wird die Bild Taste für die umgekehrte Aktion verwendet, sodass
Sie bei jeder Betätigung eine Menüebene höher gelangen.
PARAMETER TASTE
Von Trendseiten aus blättern Sie mithilfe der Parameter Taste durch die in der Gruppe aktivierten Kanäle. Mit-
hilfe der Auswahl „Zy.Pkt-Fenst(Aus)“ können Sie einen bestimmten Kanal dauerhaft anzeigen. Die Parameter
Taste können Sie dann zur manuellen Auswahl der Kanäle verwenden.
Auf Konfigurationsseiten dient Ihnen die Parameter Taste als Enter Taste, um auf die nächste Menüebene des
hervorgehobenen Elements zu gelangen. Wenn die niedrigste Menüebene erreicht ist, können Sie mithilfe der
Parameter Taste den Wert des ausgewählten Elements mit den entsprechenden Mitteln bearbeiten (beispiels-
weise Mehr/Weniger Tasten oder Eingabe über die Tastatur).
Mit der Bild Taste gelangen Sie in der Menüstruktur jeweils wieder eine Ebene höher, bis die oberste Menüeb-
ene erreicht ist. Dort verwenden Sie die Parameter Taste, um zur Hauptseite zurückzukehren.
Die Parameter Taste wird außerdem verwendet, um das User Wiring initiieren (siehe
).
MEHR/WENIGER TASTEN
Innerhalb der Trendanzeigen können Sie die Mehr/Weniger Tasten betätigen, um die aktivierten Anzeigemodi
in dieser Reihenfolge durchzugehen: vertikaler Trend, horizontaler Trend, vertikaler Bargraf, horizontaler Bar-
graf, Numerisch, vertikaler Trend... und so weiter.
Innerhalb der Konfigurationsseiten dienen diese Tasten als Cursortasten und ermöglichen Ihnen beispielswei-
se die Auswahl aus einer Reihe alternativer Werte innerhalb der Menüelemente. Diese Tasten werden auch
zur Navigation in den virtuellen Tastaturen (
) und Tastenfeldern für die Eingabe von Text oder
Ziffernfolgen verwendet.
3 .1 .3 On-Screen Hilfe
Die oberste Ebene des Konfigurationsmenüs enthält kontextabhängige Hilfetexte auf der rechten Bildschirm-
hälfte. Sollte der Text über die Bildschirmhöhe hinausgehen, können Sie den Text verschieben, indem Sie die
Bild Taste gedrückt halten und die Seite mit den Mehr oder Weniger Tasten verschieben.
Die Weniger Taste verschiebt den Text nach oben, die Mehr Taste nach unten.

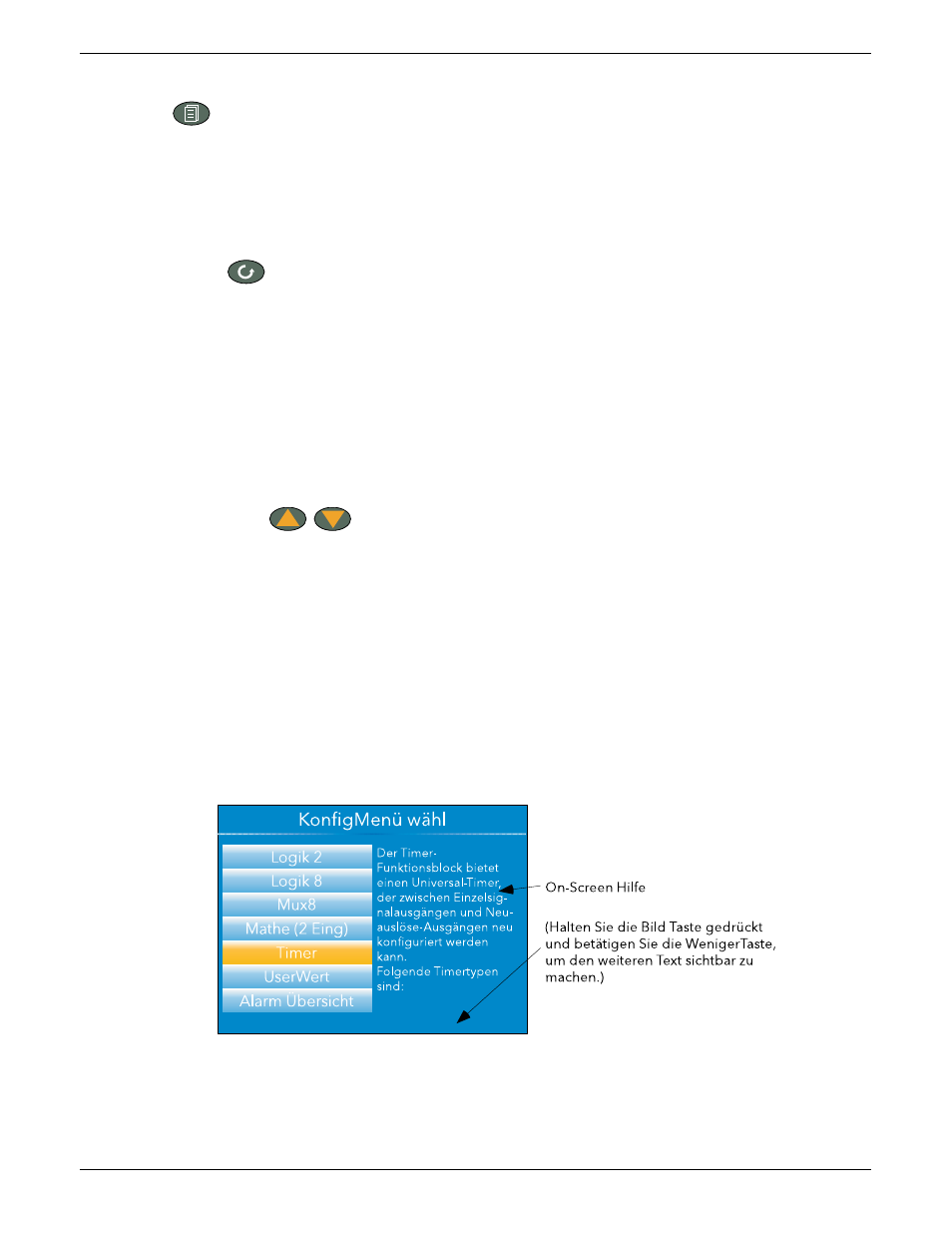

Abbildung 3.1.3 On-Screen Hilfe (typisch)
