nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 294
HA030554GER
Ausgabe 7 Nov 12
A2 TECHNISCHE DATEN SCHREIBER
E/A Typen
Analogeingang Vier (Acht bei Option Dualeingang)
Digitaleingang Zwei

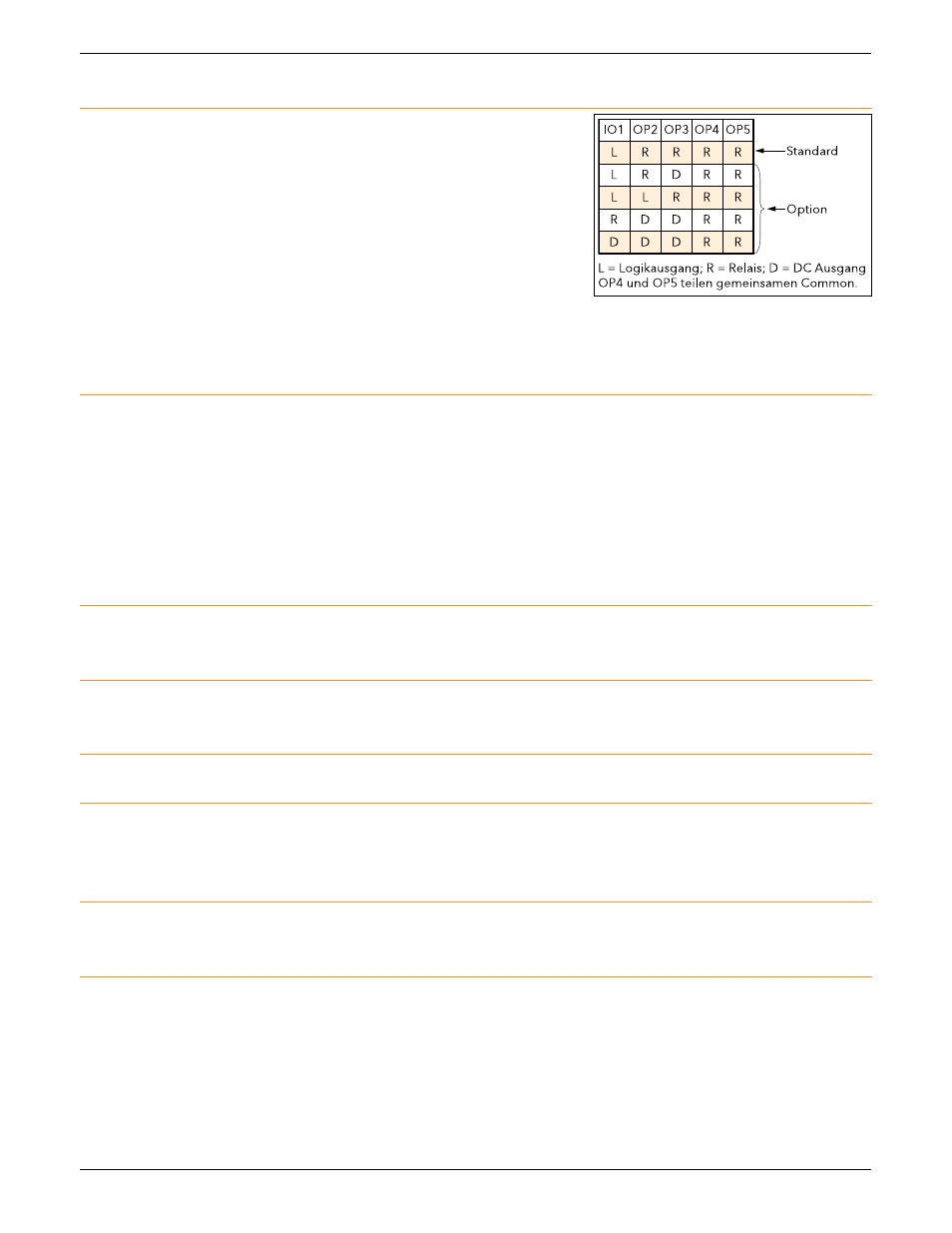

Digital- (Logik-)ausgang Siehe Tabelle A2
Relaisausgang
Siehe Tabelle A2
DCAusgang Siehe Tabelle A2
Merkmale
CSV Archivformat
EtherNet/IP (Option)
File Transfer Protocol (FTP)
Meldungen
Modbus Master (Option)
Modbus TCP Slave
Sollwert Programmgeber (Option)
uhh (Historiedatei) Archivierung
USB Anschluss an Geräterückseite
Kunden Linearisierungstabellen (vier)
Zwei Regelkreise (optional)
Kaskadenregelung (optional)
Unterstützung für Zirkonsonde (optional)
15 virtuelle Kanäle (jeweils konfigurierbar als Mathematikkanal, Summierer oder Zähler)
30 virtuelle Kanäle, wenn option Modbus Master oder EtherNet/IP vorhanden (keine Alarme auf den virtuellen Kanälen
16 bis 30)
Umgebungsbedingungen
Umgebungstemperatur
Betrieb
0 bis 55 °C
Lagerung -20 bis + 70 °C
Feuchtigkeit
Betrieb
5 bis 85 % relative Feuchte, nicht kondensierend
Lagerung
5 bis 85 % relative Feuchte, nicht kondensierend
Schutzart
Fron (Standard) IP65
Front (abwaschbar) IP66, NEMA4X (international)
Hinter Front IP10 (international)
Schock/Vibration
Nach BS EN61131-2 (5 bis 150 Hz, bei 1 g; 1 Oktave pro Minute)
Höhe
<2000 m
Atmosphäre
Nicht für die Nutzung in einer explosiven oder korrosiven Umgebung geeignet.
Elektrische Sicherheit
BS EN61010-1 (Überspannugskategorie II; Verschmutzungsgrad 2)
Elektromagnetische Verträglichkeit
Störaussendung (Standardgerät)
BS EN61326 Klasse B - Leichtindustrie
Störaussendung (Option Kleinspang.) BS EN61326 Klasse A - Schwerindustrie
Störfestigkeit
BS EN61326 Industrie
Weitere Test- und Kompatibilitätsdetails
Allgemein CE und cUL, EN61010
PV EIngang
AMS2750D kompatibel
RoHS EU, China
Verpackung
BS EN61131-1,
Abschnitt 2.1.3.3
Abmessungen und Gewicht
Schalttafelmontage
1/4 DIN
Gewicht
0,44 kg
Schalttafelausschnitt
92 mm x 92 mm (beide -0,0 +0,8) (
Abbildung 2.1
)
Einbautiefe
90 mm (
Abbildung 2.1
) ohne Verdrahtung
Bedienerschnittstelle
Display
3,5” TFT Farbdisplay (320 Pixel breit x 240 Pixel hoch)
Bedienung
Vier Navigationstasten unter dem Bildschirm (Bild, Parameter, Mehr und Weniger)
Leistungsanforderungen
Versorgungsspannung
Standard: 100 bis 230 Vac ± 15 % bei 48 bis 62 Hz
Option Kleinspannung: 24 Vac (+10 % - 15 %), bei 48 bis 62 Hz, oder 24 Vdc (+20 % -15 %)
Leistungsverbrauch
9 W
Sicherungstyp
Keine
Unterbrechungsschutz
Standard: Holdup >10 ms bei 85 Veff Versorgungsspannung
Option Kleinspannung: Holdup >10 ms bei 20,4 Veff Versorgungsspannung
Batterie Backup
Gespeicherte Daten
Zeit, Datum
Unterstützte Zeit (für Echtzeituhr)
Mindestens 1 Jahr ohne Spannungsversorgung
Austauschperiode
Alle drei Jahre typisch
Typ
Poly-Karbonmonofluorid/Lithium (BR2330) (PA260195)
Ethernet Kommunikation
Typ
10/100baseT Ethernet (IEEE802.3)
Protokolle
Modbus TCP/IP Slave, FTP, DHCP
Kabeltyp
Kategorie 5
Maximale Länge
100 m
Anschluss
RJ45. Grüne LED leuchtet = Verbindung besteht; blinkende gelbe LED zeigt Verbindungsaktivität
