4 .17 .1 KONFIGURATIONSPARAMETER (Fortsetzung)
Fehler Haltezeit
Die Maximalzeit, die sich Eingang 1 außerhalb der zulässigen Werte befinden darf, bevor
ein Alarm getriggert wird. Scrollbarer Wert im Format hh:mm:ss.
Anmerkungen:
1. n = 1 bis 4. Normalerweise sind die Eingänge 1 bis 3 Temperatureingänge und Eingang 4 ist ein
Druckeingang.
2. Die Werte für Ziel SP und Band Hoch/Tief werden bei Initiierung eines 121 °C oder 134 °C Zyklus auf
ihre relevanten Standardwerte gesetzt.
Messtemperatur
Für F
0
oder A
0
Berechnungen. Dieser Wert ist in °C. Normalerweise mit einem Eingangs-
kanal PV verknüpft.
Ziel Temp.
Zieltemperatur für F
0
oder A
0
Berechnungen (
). Dieser Wert entspricht
normalerweise dem Ziel SP.
Z Temp.
Der Temperaturintervall stellt die Reduktion der Abtötungseffizienz um einen Faktor von
10 dar. Dieser Wert liegt typisch bei 10 °C für F
0
oder bei 20 °C für F
H
.
Untere Grenze
Nur wenn der gemessene Eingangswert auf oder über dieser Temperatur liegt, wird F
0
oder A
0
berechnet.
4 .18 FEUCHTE BLOCK OPTION
Dieser Block verwendet die Feucht- und Trockenlufttemperaturen und die Eingänge für den atmosphärischen
Druck, um die Werte für die relative Feuchte und den Taupunkt zu berechnen.

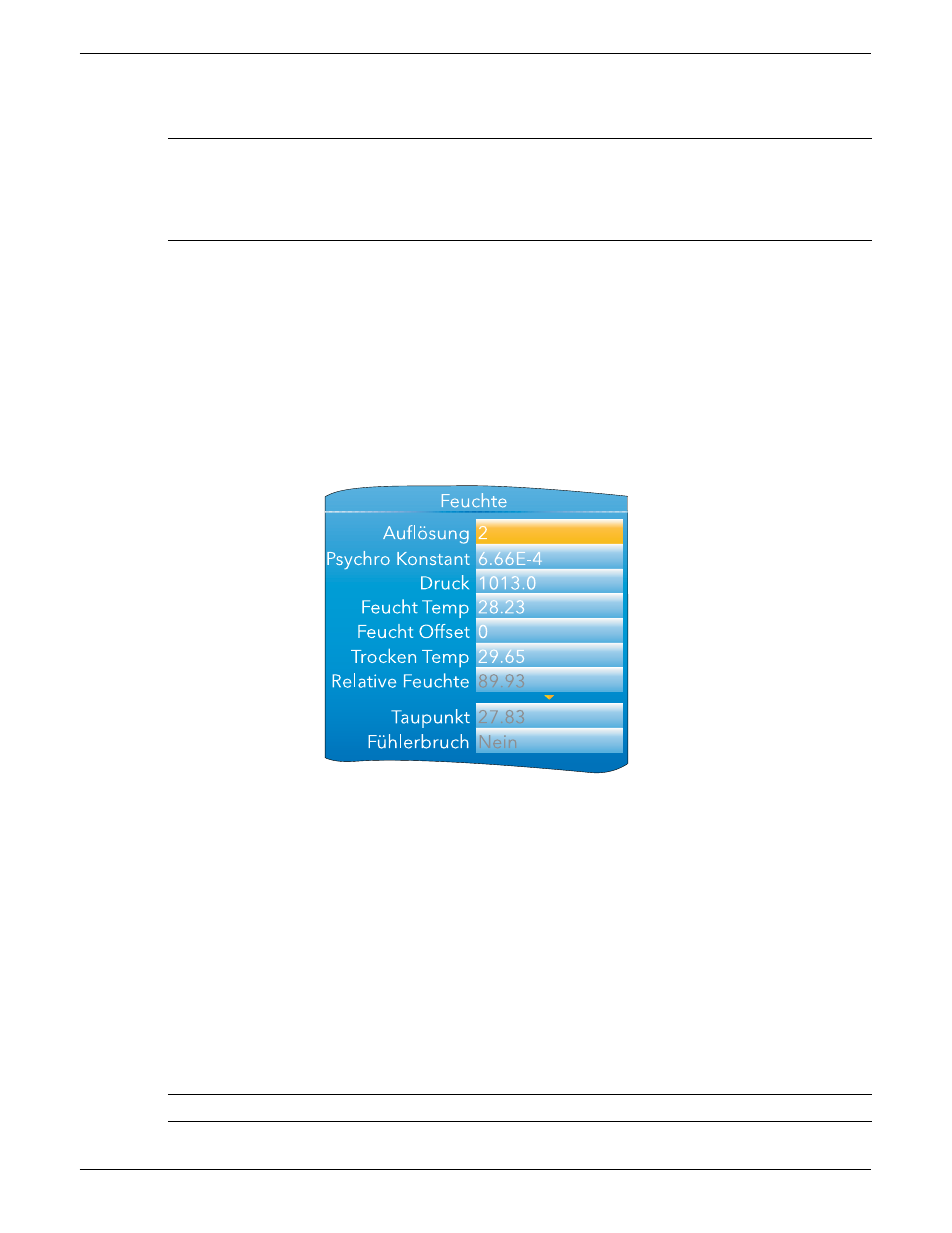

Abbildung 4.18 Konfiguration der Feuchteberechnung
4.18.1 Konfigurationsparameter
Auflösung
Die Anzahl der Dezimalstellen für die Anzeigen von relativer Feuchte und Taupunkt.
Psychro Konstant Psychrometrische Konstante (Vorgabe = 6,66 x 10
-4
) (Siehe Anmerkung unten).
Druck
Aktueller atmosphärischer Druck in mBar.
Feucht Temp
Die Feuchtlufttemperatur.
Feucht Offset
Offset für die Feuchtlufttemperatur.
Trocken Temp
Die Trockenlufttemperatur.
Relative Feuchte
Der Wert für die relative Feuchte wird aus Feucht-, Trockenlufttemperatur und den Druck-
eingängen berechnet. Die Anzahl der Dezimalstellen ist von der Auflösung abhängig.
Taupunkt
Der Wert für den Taupunkt wird aus Feucht-, Trockenlufttemperatur und den Druckein-
gängen berechnet. Die Anzahl der Dezimalstellen ist von der Auflösung abhängig.
Fühlerbruch
„Ja“ zeigt an, dass mindestens einer Verbindung der Temperatur- und/oder Drucksensoren
zu den Eingängen unterbrochen ist.
Anmerkung: Sie können den Vorgabewert von 6,66, jedoch nicht den Multiplikator 10
-4
ändern.
