3 .4 .9 PROGRAMMGEBER ANZEIGEMODUS (Fortsetzung)
PV
Der aktuelle Prozesswert des mit dem Kn1(2) verknüpften PV Eingangs.
Kn1(2)PSP
Der dem Kanal vom Programmgeber vorgegebene Sollwert. Im Reset folgt dieser
Wert dem konfigurierten Servo Parameter.
Kn1(2)TSP
kanal Zielsollwert. Den Zielsollwert können Sie auch verändern, wenn sich das
Programm im Halten Modus befindet (in diesem Fall wird die verbleibende Zeit für
Steigungssegment neu berechnet).
Ereignisse
Bis zu acht Ereignisse können Sie in der „Programm ändern“ Seite konfigurieren.
Eine beliebige Anzahl der konfigurierten Ereignisse kann während eines Segments
aktiv sein.
Modus
Zeigt den aktuellen Modus des Programms. Mit der entsprechenden Zugriffsbe-
rechtigung können Sie den Modus mithilfe der Parameter Taste (zweimal betätigen)
und der Mehr/Weniger Tasten auf „Halten“, „Reset“ usw. setzen. Diese Modi können
Sie ebenso über Eingänge von anderen Parametern, Schaltereingänge usw. auswäh-
len.
Status
Zeigt den Status des aktuellen Segments.
Kn1 Rate
Die Steigungsrate des ersten Kanals für ein Rampensteigungs-Segment.
Kn1 Zeit
Zeigt die für Kanal 1 konfigurierte Zeit für eine Rampe, eine Haltezeit usw. in einem
Zeit-Segment. Für Zwei-Kanal-Segmente beachten Sie bitte die folgende
Anmerkung.
Verbl. Seg Zeit
Zeigt die Zeit, die das Segment noch bis zu seinem Ende benötigt.
Programm Fortschritt
Die Zahlen zeigen Ihnen die Zeit, die das Programm schon läuft. Der Balken gibt
Ihnen eine Ansicht des Programm Fortschritts. Für Zwei-Kanal-Programme
beachten Sie bitte die folgende Anmerkung.
Segment Fortschritt
Sobald ein Segment läuft, können Sie dem Balken den Fortschritt des Segments
entnehmen. Für Zwei-Kanal-Programme beachten Sie bitte die folgende
Anmerkung.
Verbleibende Programmzeit
Zeigt die Zeit bis zum Ende des Programms. Für Zwei-Kanal-Programme beachten
Sie bitte die folgende Anmerkung.
Anmerkung: Bei Zwei-Kanal-Programmen werden im „Halten“ Modus die Objekte „Programm Fort-
schritt“, „Segment Fortschritt“ und „Verbleibende Programmzeit“ in der Anzeige durch „Kn1 Zeit“ und
„Kn2 Zeit“ ersetzt.

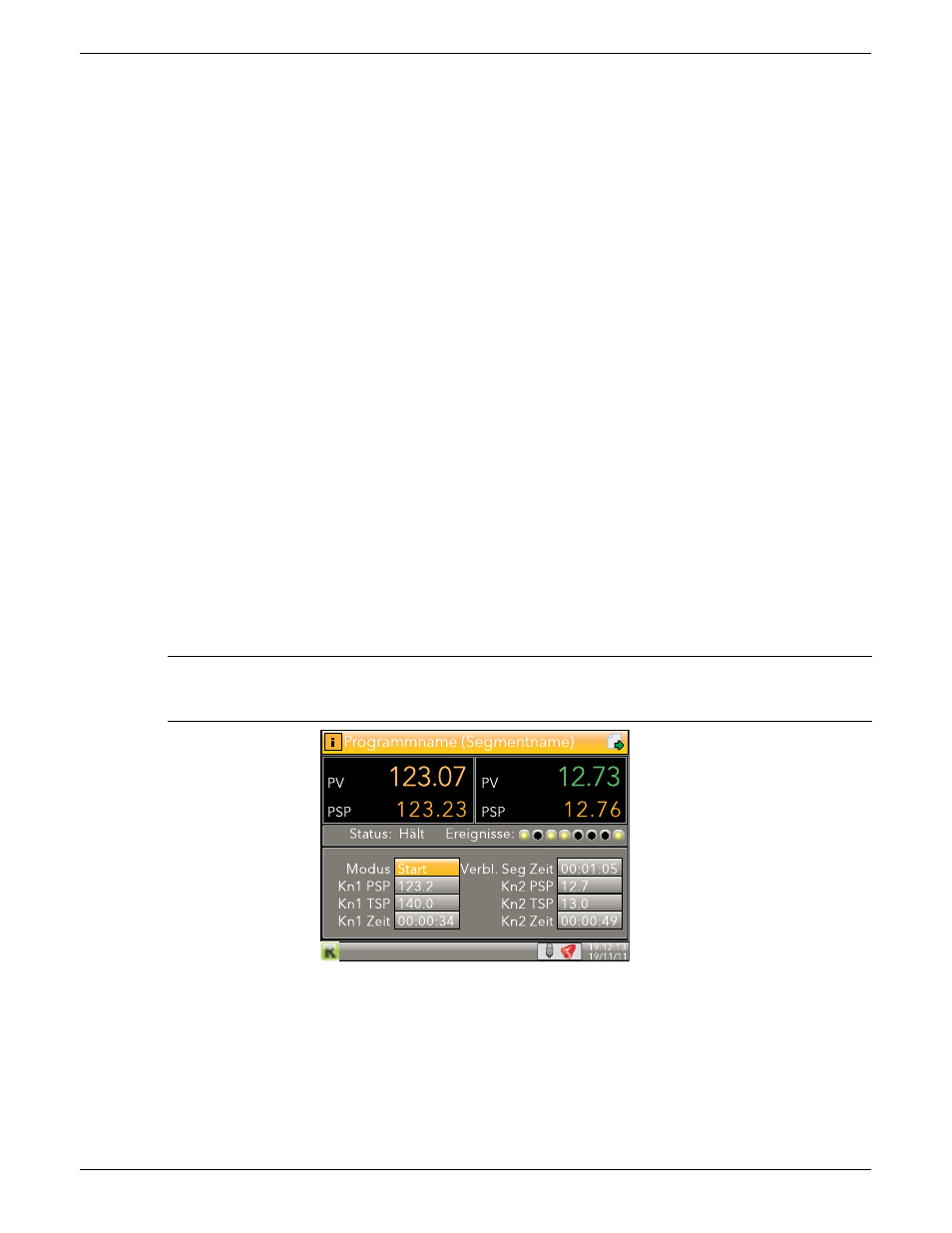

Abbildung 3.4.9b Zwei-Kanal-Programm im Halten Modus
