nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
4 .7 .1 Kaskade Main Menü

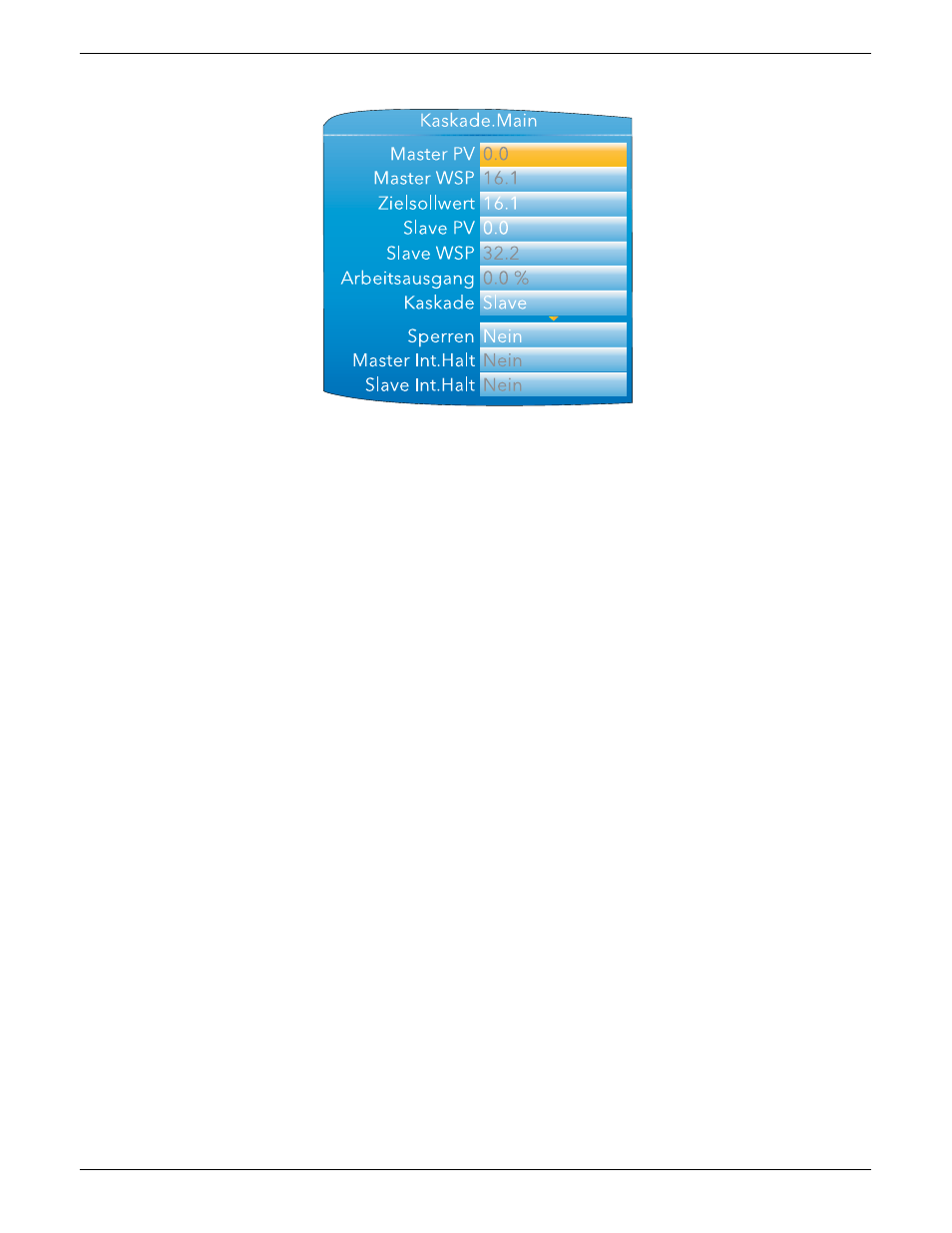

Abbildung 4.7.1 Main Menü
Master PV
Dies ist der Prozesswert für den äußeren (Master) Regelkreis der Kaskadenregelung. Der
Wert wird normalerweise von einem Analogeingang bezogen.
Master WSP
Dies ist der schreibgeschützte Arbeitsausgang für den äußeren (Master) Regelkreis der
Kaskadenregelung. Der Master WSP kann seinen Wert von verschiedenen Quellen
beziehen, z. B. von einem internen oder einem externen Sollwert.
Zielsollwert
Der äußere (Master) Regelkreis der Kaskade versucht, diesen Zielsollwert zu erreichen. Der
Wert kann von verschieden Quellen kommen, z. B. von einem internen oder einem exter-
nen Sollwert.
Slave PV
Dies ist der Prozesswert für den inneren (Slave) Regelkreis der Kaskadenregelung. Dieser
Parameter ist meist mit einen Analogeingang verknüpft.
Slave WSP
Dies ist der schreibgeschützte Arbeitsausgang für den inneren (Slave) Regelkreis der
Kaskadenregelung. Der Slave WSP kann seinen Wert von verschiedenen Quellen
beziehen, z. B von einem Ausgang des Master Regelkreises oder der lokale Slave Sollwert.
Arbeitsausgang
Aktueller Ausgang des inneren (Slave) Regelkreises vor der Aufteilung in die Kanal 1 und
Kanal 2 Ausgänge.
Kaskade
Slave:
Auch „Slave Lokal Auto“ genannt. Dies ist eine Einzelkreis-Regelung mit
einem lokalen Sollwert.
Hand:
Auch „Slave Hand“ genannt. Dieser Modus bietet eine einzelne manuelle
Einstellung der Ausgangsleistung für den Slave.
Kaskade:
(Volle) Kaskade. In diesem Modus arbeitet der Master im Automatikbetrieb
und liefert den Sollwert für den Slave.
Sperren
Wählen Sie hier „Ja“, wird die Regelung beider Regelkreise (Master und Slave) gestoppt
und der Ausgang des Slaves wird auf den sicheren Ausgangswert (Sicher OP im Ausgang
Menü,
) gesetzt.
Master Int.Halten Setzen Sie diesen Parameter auf „Ja“, wird die PID Berechnung des Integralanteils des
Master Regelkreises auf dem aktuellen Wert gehalten und reagiert nicht auf weitere
Störungen in der Anlage. Grundsätzlich entspricht dies der Umschaltung auf PID Regelung
mit eine vorkonfigurierten manuellen Resetwert.
Slave Int.Halten
Wie für Master Int.Halten, jedoch für den Slave Regelkreis.
