6 .3 GRAFISCHER VERKNÜPFUNGSEDITOR
Klicken Sie auf das Symbol für den grafischen Verknüpfungseditor, das sich in der Werkzeugleiste befindet und
das Programmfenster für die aktuelle Gerätekonfiguration öffnet.

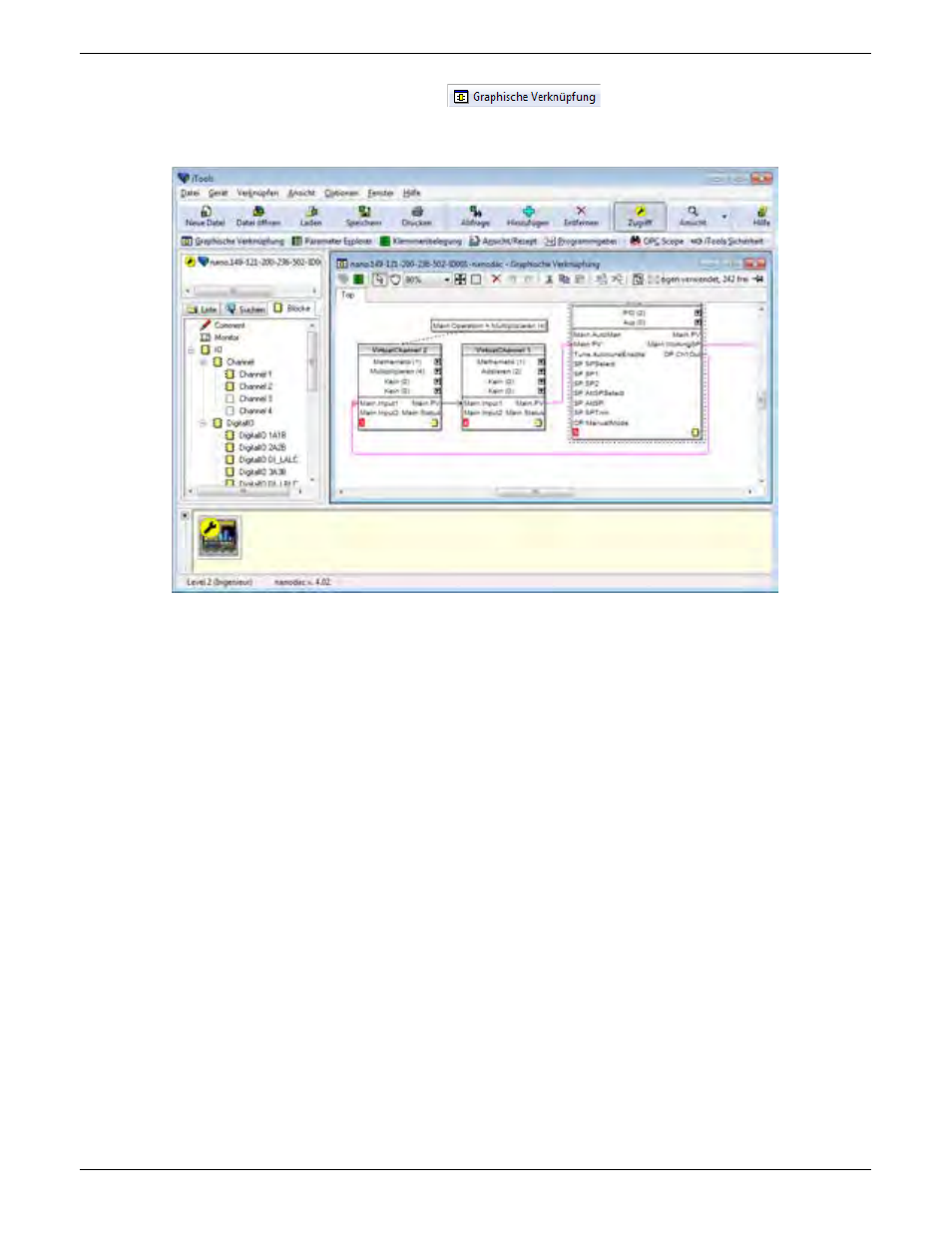

Abbildung 6.3 Grafischer Verknüpfungseditor
Mit dem grafischen Verknüpfungseditor haben Sie folgende Möglichkeiten:
1. Mit der Maus Funktionsblöcke, Kommentare, Notizen etc. von der Hierarchieansicht (linkes Fenster) aus in
das Verknüpfungsdiagramm ziehen.
2. Verknüpfung von Parametern untereinander durch Anklicken des Ausgangs und anschließendes Anklicken
des gewünschten Eingangs.
3. Ansicht und/oder Bearbeitung von Parameterwerten durch Rechtsklicken auf einen Funktionsblock und
Auswahl von „Funktionsblock Ansicht“.
4. Auswahl von Parameterlisten durch den Benutzer und Wechsel zwischen Parameter- und Verknüpfungs-
editoren.
5. Download der kompletten Verknüpfung zum Gerät (Funktionsblöcke und Verknüpfungselemente mit
gestrichelten Umrissen sind neu oder wurden seit dem letzten Download bearbeitet).
