B2 .4 .5 SELBSTOPTIMIERUNG (Fortsetzung)
AT .R2G
Bei bestimmten Lasttypen und Prozessbedingungen kann es bei der Selbstoptimierung zur Einstellung eines
falschen R2G Werts kommen, der nach Abschluss der Selbstoptimierung zu einer Instabilität des Systems füh-
ren kann. In solchen Fällen sollten Sie den R2G Wert überprüfen. Ist dieser zu niedrig (d. h. er nähert sich 0,1),
sollten Sie den Wert, wie nachstehend beschrieben, manuell eingeben:
1. Stellen Sie den „AT.R2G“ Parameter im Optimierungsmenü auf „Nein“.
2. Geben Sie im PID Menü den neuen R2G Wert ein (wie nachstehend beschrieben berechnet).
3. Geben Sie im Optimierungsmenü einen Wert für „Ausgang Tief“ ein, den Sie wie folgt berechnen:
Ausgang Tief = -Ausgang Hoch x R2G
4. Stellen Sie „Opti Freigabe“ im Optimierungsmenü auf „Ein“.
R2G-BERECHNUNG
1. Stellen Sie im Hauptmenü (Main) den Regler auf „Hand“.
2. Schalten Sie die Heizung ein (begrenzt durch den „Ausgang Hoch“ Wert im
Ausgangsmenü
) und messen
Sie die Heizgeschwindigkeit („H“ °C/Minute).
3. Lassen Sie den Prozess auf ca. 10 % oberhalb des Sollwerts aufheizen, schalten Sie die Heizung dann aus
und lassen Sie die Temperatur ausregeln.
4. Schalten Sie die Kühlleistung ein (begrenzt durch den „Ausgang Tief“ Wert im Ausgangsmenü) und mes-
sen Sie die Kühlgeschwindigkeit („C“ °C/Minute), während Sie die Temperatur unter den Sollwert sinken
lassen.
5. Berechnen Sie den R2G Wert anhand der Gleichung R2G = (H/C) x (Ausgang Tief/Ausgang Hoch)
Beispiel:
Bei einer gemessenen Heizgeschwindigkeit (H) von 10 °C pro Min. und einer gemessenen Kühlgeschwindigkeit
(C) von 25 ° pro Minute, und bei Ausgang Hoch = 80 % und Ausgang Tief = 40 %, dann ist
R2G = (10/25) x (40/80) = 0,4 x 0,5 = 0,2.

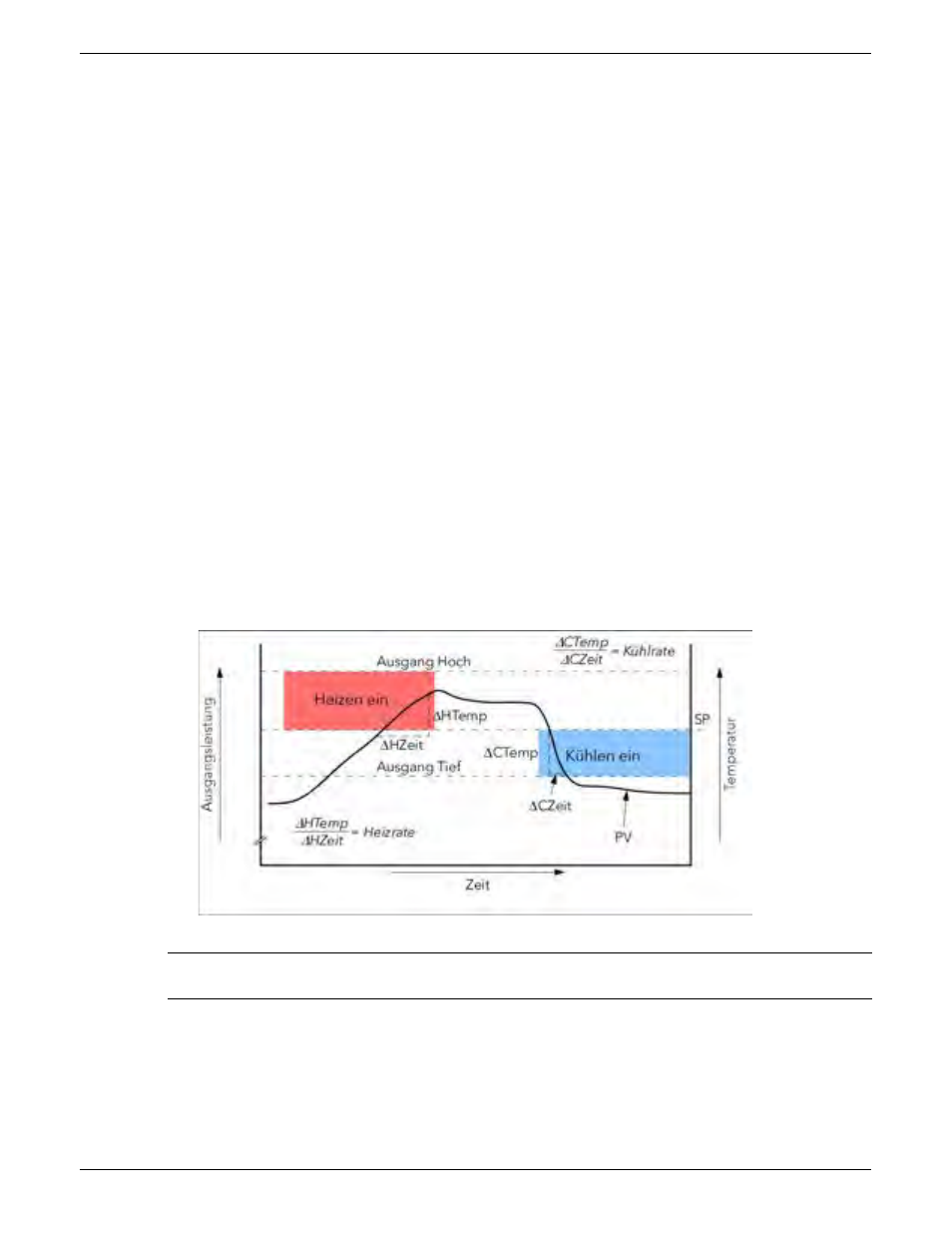

Abbildung B2.4.5d Berechnung von R2G
Anmerkung: Es handelt sich hierbei um keine besonders genaue Methode, da die natürliche Abkühlung
nicht berücksichtigt wird. Ihr Hauptvorteil besteht darin, dass sie einfach umzusetzen ist.
