4 .7 .5 Kaskade Slave PID Menü

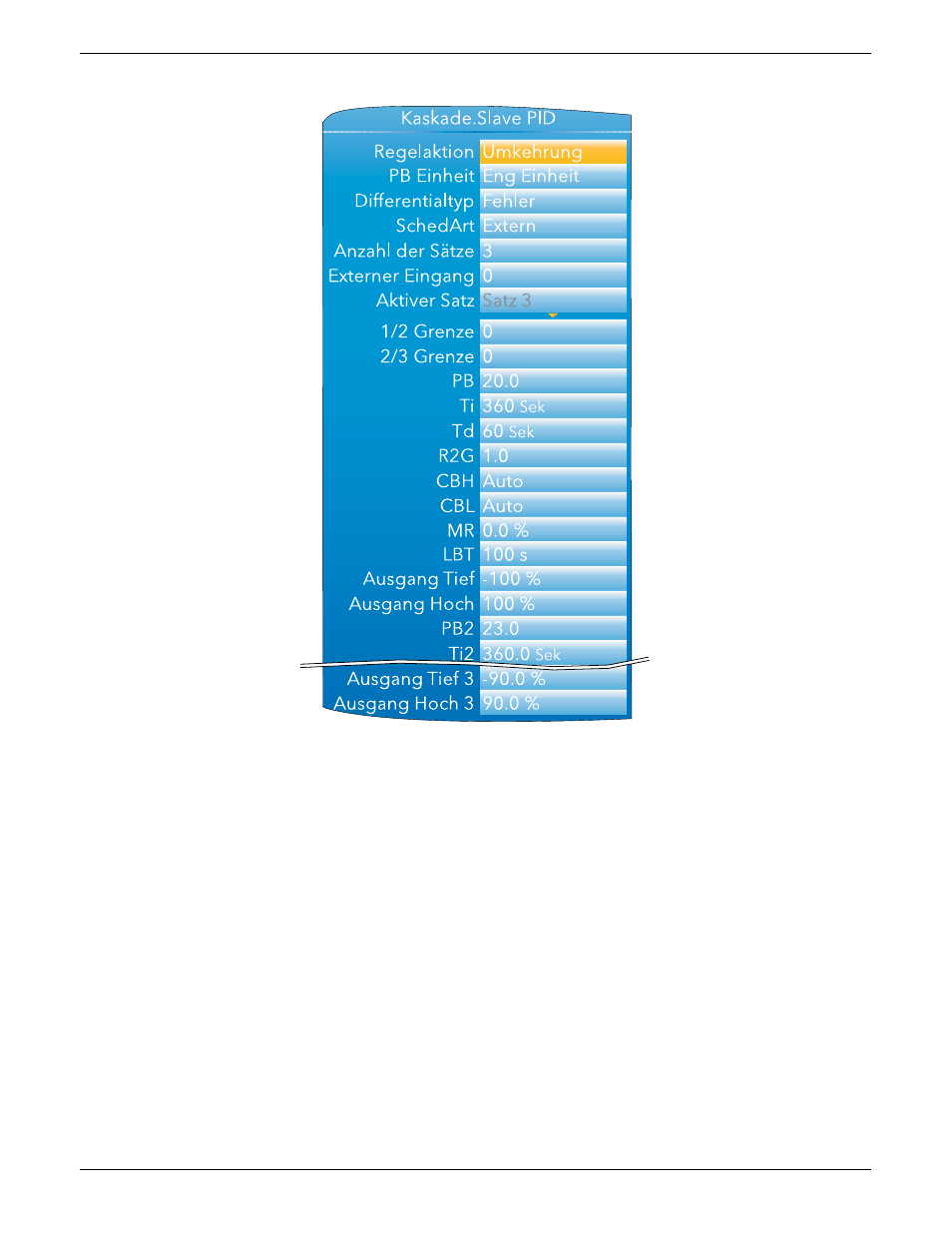

Abbildung 4.7.5 Kaskade Slave PID Menü (typisch)
Regelaktion
Wählen Sie zwischen „Umkehrung“ und „Direkt“.
„Umkehrung“ bedeutet, dass der Ausgang „Ein“ ist, wenn der Prozesswert (PV) unter den
Zielsollwert (SP) fällt. Dies ist die normale Aktion bei einer Heizregelung.
„Direkt“ bedeutet, dass der Ausgang „Ein“ ist, wenn der PV über den Zielsollwert steigt.
Dies ist die normale Aktion bei Kühlregelung.
PB Einheit
Wählen Sie zwischen „Eng Einheit“ und „Prozent“.
„Eng Einheit“ zeigt die Werte in z. B. Temperatureinheiten, wie °C oder °F. Bei „Prozent“
wird der Wert als Prozentsatz des Regelbereichs (Bereich Hoch - Bereich Tief) angezeigt.
Differentialtyp „Fehler“ bedeutet, dass Änderungen im PV oder SP Änderungen am Differentialausgang
hervorrufen. Wählen Sie diese Option, wenn Sie mit einem Programmgeber arbeiten, da
dann Überschwinger bei Rampen vermindert werden. „Fehler“ bietet eine schnelle
Antwort auf geringe Sollwertänderungen, was diese Einstellung ideal für Temperaturrege-
lungen macht.
„PV“ bedeutet, dass nur Änderungen im PV Änderungen am Differentialausgang hervor-
rufen. Diese Einstellung wird meist für Schrittregelungen verwendet, da dadurch Abnut-
zungen an der Ventilmechanik reduziert werden.
