HA030554GER

Ausgabe 7 Nov 12

Seite 325

nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

B2 .6 .11 Zeitproportionale Regelung

PID Regler regeln die durchschnittlich der Last zugeführten Leistung zuweilen zeitproportional. Dies erfolgt

durch wiederholtes Ein- und Ausschalten des Ausgangs jeweils für einen bestimmten Zeitraum („T

ein

“ und

„T

aus

“). Der Gesamtzeitraum (T

ein

+ T

aus

) wird „Zykluszeit“ genannt. In den einzelnen Zyklen ist die durchschnitt-

liche Leistung, die der Last zugeführt wird:
P

Mittel

= P

Heizung

x Arbeitszyklus,

wobei „P

Heizung

“ die tatsächlich übertragene Heiz- (oder Kühl-)Leistung und Arbeitszyklus = T

on

/(T

ein

+ T

aus

)ist,

normalerweise durch einen Prozentwert ausgedrückt.
Der PID Regler berechnet den Arbeitszyklus (das PID Ausgangsregelsignal von 0 bis 100 %) und sorgt für eine

Min-EIN Zeit zwischen 100 ms und 150 Sekunden.
In Abbildung B2.6.11 sehen Sie, wie „T

ein

“, „T

aus

“ und die Zykluszeit je nach Anforderungsprozentwert variieren.

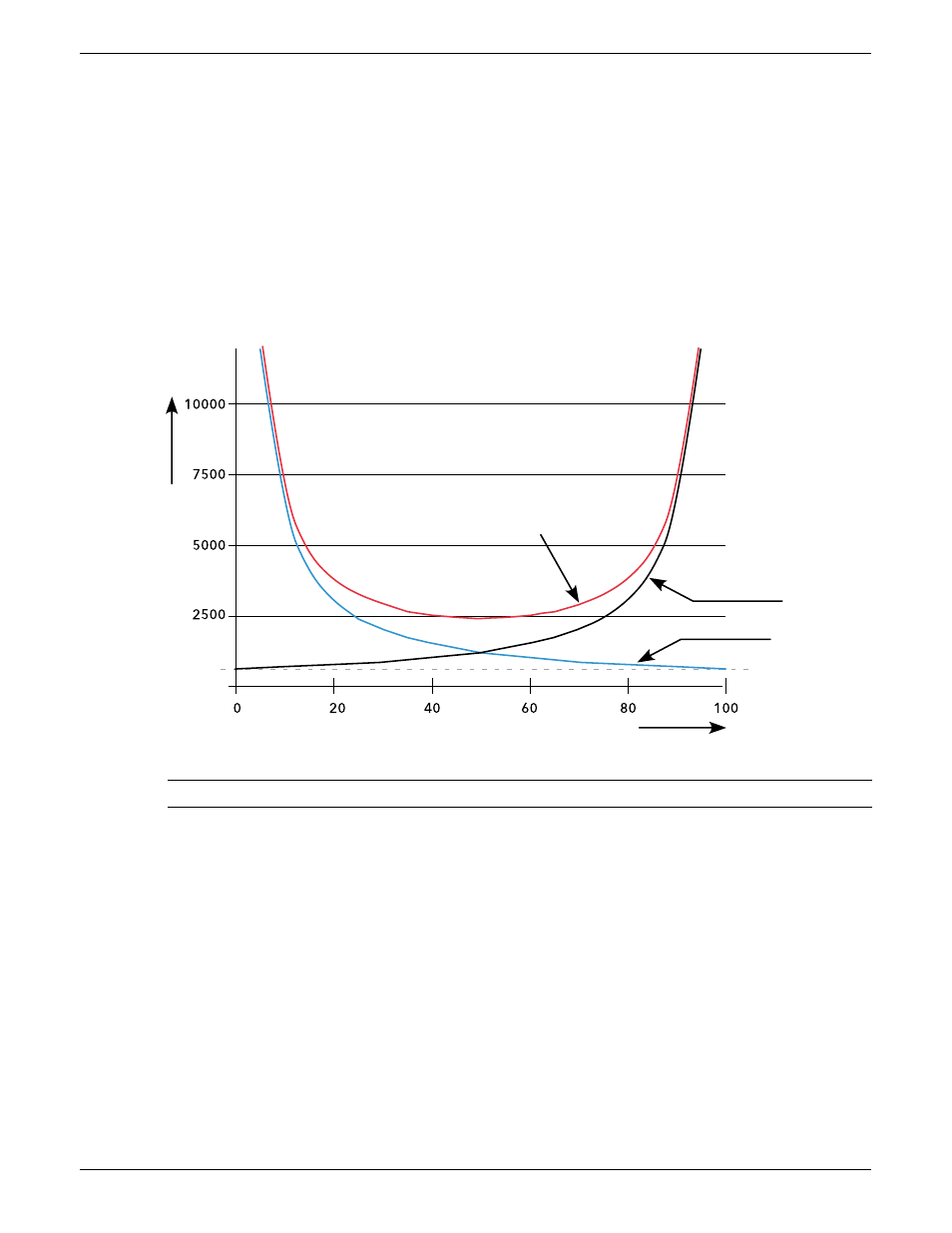

Abbildung B2.6.11 Zeitproportionale Kurven (Min-EIN Zeit = 625 ms)

Anmerkung: Bei diesem Gerät können Sie nur die Min-EIN Zeit konfigurieren.

B2 .7 DIAGNOSE

In

Abschnitt 4.6.7

finden Sie diese Parameter erklärt.

T min

T

aus

T

ein

(T

ein

+ T

aus

) = Zykluszeit

Ausgangsanforderung (%)

Millisekunden
