4 .4 .3 Alarm 1 Menü
Hier können Sie die Alarmeigenschaften für Alarm 1 konfigurieren. Die nachstehende Abbildung zeigt Ihnen
eine typische Konfigurationsseite (aus Gründen der Deutlichkeit erweitert). Die tatsächlichen Konfigurations-
parameter sind kontextabhängig.

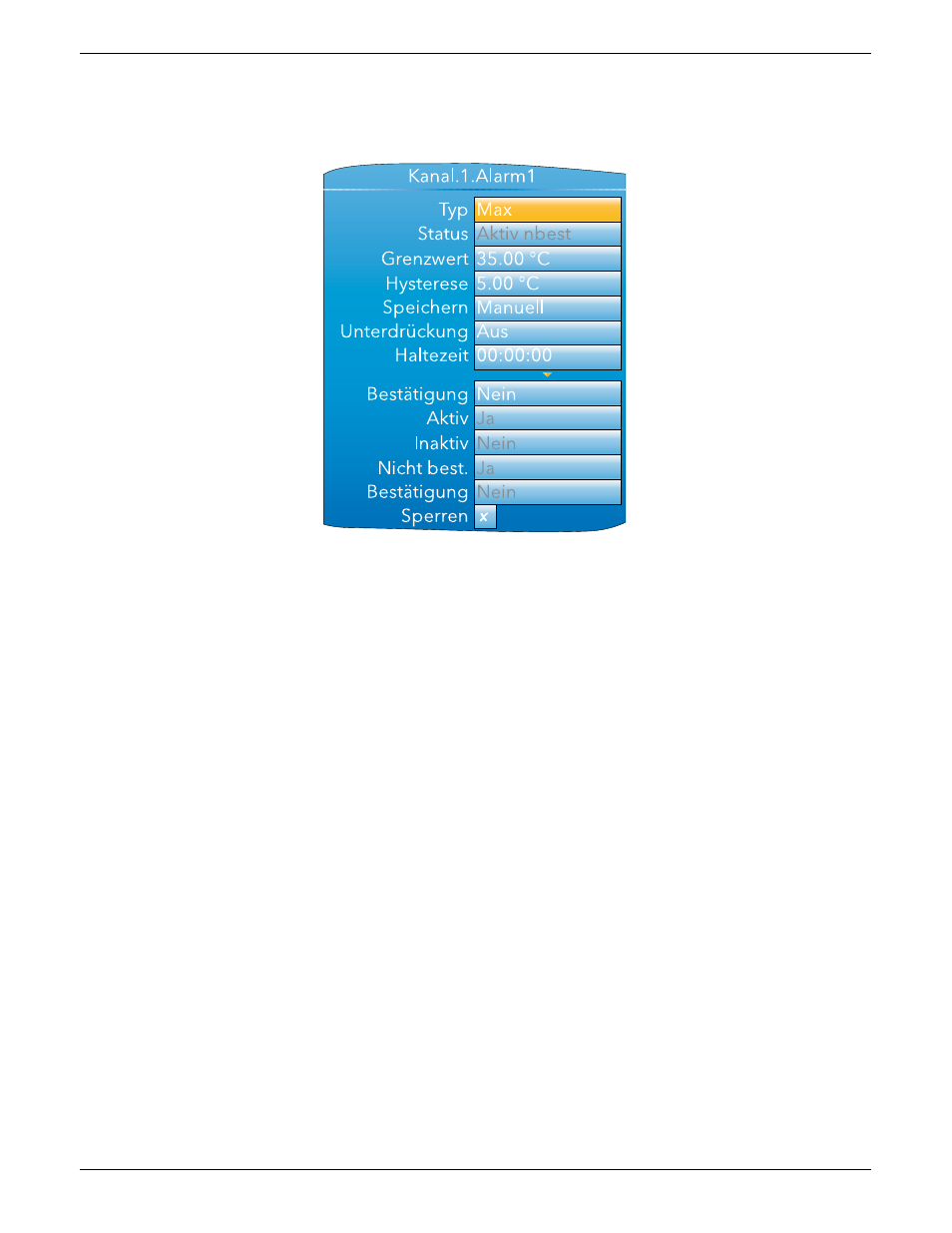

Abbildung 4.4.3 Typische Alarm 1 Konfigurationsseite
Typ
Wählen Sie einen der folgenden Alarmtypen: „Aus“, „Max“ (Maximalalarm), „Min“ (Mini-
malalarm), „Abw. Hoch“ (Abweichungsalarm Übersollwert), „Abw. Tief“ (Abweichungs-
alarm Untersollwert), „Abw. Band“ (Abweichungsbandalarm), „Grad Hoch“ (positi-
ver Gradientenalarm), „Grad Tief“ (negativer Gradientenalarm), „Dig Hoch“, „Dig Tief“.
Definitionen siehe nachstehend unter „Alarmtypen“.
Status
Schreibgeschützt. Hier wird gezeigt, dass der Alarm „Aus“, „Aktiv“, „Sicher nicht bestätigt“
oder „Aktiv nicht bestätigt“ ist. Nur bei „Auto“ und „Manuell“ Alarmen bedeutet „Sicher
nicht bestätigt“, dass die Alarmauslösequelle in einen Nicht-Alarm-Zustand zurückgekehrt
ist, der Alarm aber noch aktiv ist, weil er nicht bestätigt wurde. Gleichermaßen bedeutet
„Aktiv nicht bestätigt“, dass die Quelle noch aktiv ist und der Alarm nicht bestätigt wurde.
Grenzwert
Nur bei Absolutalarmen; der Punkt, an dem der Alarm ausgelöst wird. Wird bei einem
Maximalalarm der Grenzwert vom Prozesswert (PV) des Kanals überschritten, wird der
Alarm aktiv und bleibt aktiv, bis der PV wieder unter den Grenzwert sinkt
(Grenzwert - Hysterese). Wird bei Minimalalarm der Grenzwert vom PV des Kanals
unterschritten, wird der Alarm aktiv und bleibt aktiv, bis der PV wieder über
(Grenzwert + Hysterese) steigt.
Referenz
Nur bei Abweichungsalarmen; dies ist ein „Mittelpunkt“ für das Abweichungsband. Bei
„Abw Hoch“ Alarmen wird der Alarm aktiv, wenn der Prozesswert (PV) den Wert
(Referenz + Abweichung) übersteigt, und bleibt aktiv, bis der PV wieder unter
(Referenz + Abweichung - Hysterese) sinkt. Bei „Abw Tief“-Alarmen wird der Alarm
aktiv, wenn der Prozesswert (PV) den Wert (Referenz - Abweichung) unterschreitet,
und bleibt aktiv, bis der PV wieder über (Referenz - Abweichung + Hysterese) steigt. Bei
„Abw Band“ Alarmen wird der Alarm aktiv, sobald der Prozesswert (PV) außerhalb
des Werts (Referenz +/- Abweichung) liegt, und bleibt aktiv, bis der PV wieder in den
Bandbereich (jeweils +/- Hysterese, wie zutreffend) zurückkehrt.
Abweichung
Nur bei Abweichungsalarmen; „Abweichung“ definiert die Breite des Abweichungsbandes,
die beiden Seiten des Referenzwerts, wie oben beschrieben.
Hysterese
Bei Absolut- und Abweichungsalarmen kann hier eine mehrfache Alarmauslösung
verhindert werden, wenn der Prozesswert sich nah am Auslösewert bewegt.
