4 .7 .4 Kaskade Master PID Menü

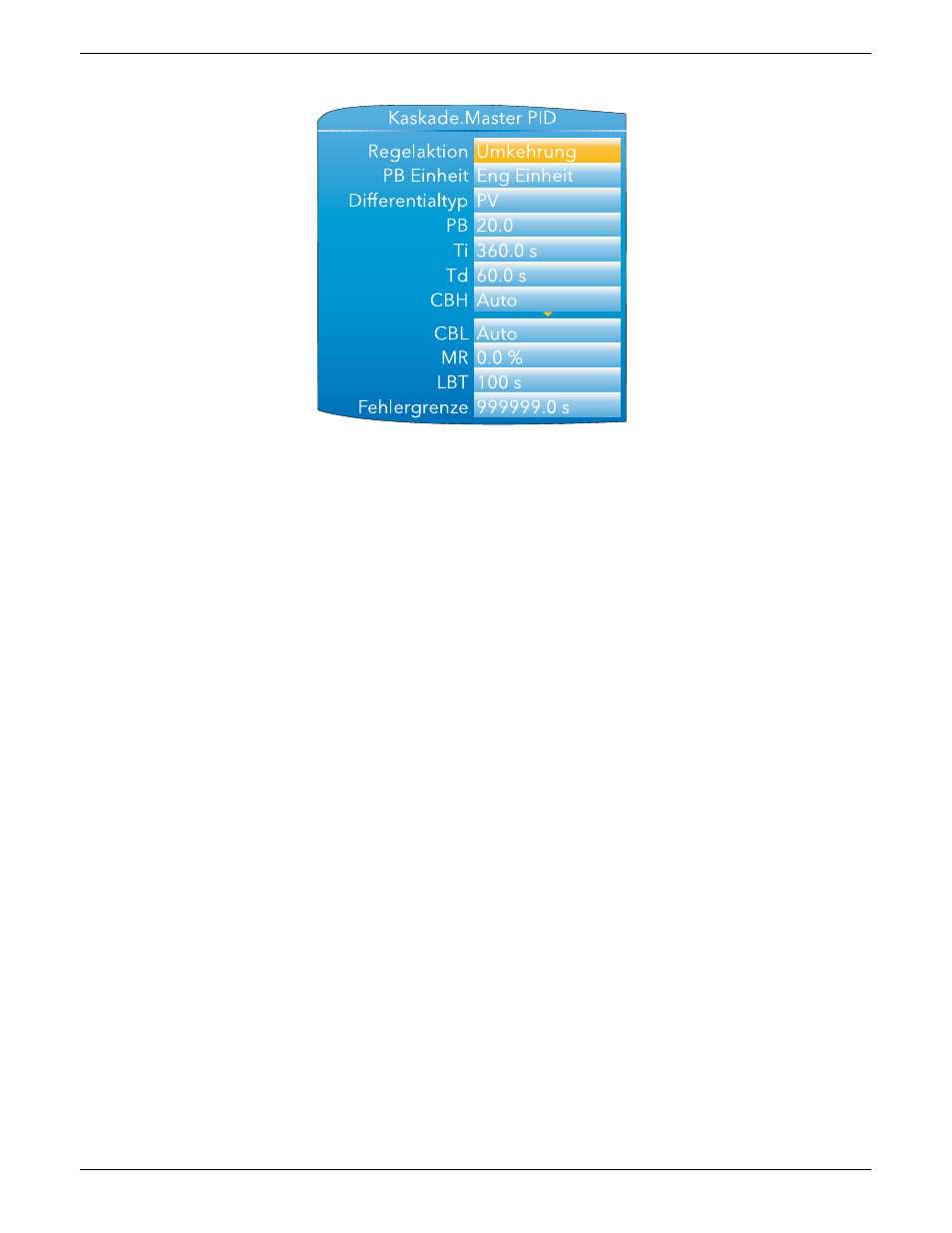

Abbildung 4.7.4 Kaskade Master PID Menü
Regelaktion
Wählen Sie zwischen „Umkehrung’ und „Direkt“.
„Umkehrung“ bedeutet, dass der Ausgang „Ein“ ist, wenn der Prozesswert (PV) unter den
Zielsollwert (SP) fällt. Dies ist die normale Aktion bei einer Heizregelung.
„Direkt“ bedeutet, dass der Ausgang „Ein“ ist, wenn der PV über den Zielsollwert steigt.
Dies ist die normale Aktion bei Kühlregelung.
PB Einheit
Wählen Sie zwischen „Eng Einheit“ und „Prozent“.
„Eng Einheit“ zeigt die Werte in z. B. Temperatureinheiten, wie °C oder °F. Bei „Prozent“
wird der Wert als Prozentsatz des Regelbereichs (Bereich Hoch - Bereich Tief) angezeigt.
Differentialtyp „Fehler“ bedeutet, dass Änderungen im PV oder SP Änderungen am Differentialausgang
hervorrufen. Wählen Sie diese Option, wenn Sie mit einem Programmgeber arbeiten, da
dann Überschwinger bei Rampen vermindert werden. „Fehler“ bietet eine schnelle
Antwort auf geringe Sollwertänderungen, was diese Einstellung ideal für Temperaturrege-
lungen macht.
„PV“ bedeutet, dass nur Änderungen im PV Änderungen am Differentialausgang hervor-
rufen. Diese Einstellung wird meist für Schrittregelungen verwendet, da dadurch Abnut-
zungen an der Ventilmechanik reduziert werden.
PB
Proportionalband. Der Proportionalanteil in der eingestellt Einheit (Eng Einheit oder Pro-
zent). Weitere Details finden Sie in Anhang B,
Abschnitt B2.2.2
.
Ti
Integralzeit. Gültige Einträge: zwischen 1 und 9999,9 Sekunden oder „Aus“. Wählen Sie
„Aus“, ist der Integralanteil ausgeschaltet. Ti entfernt die bleibende Abweichung bei Stetig-
regelung, indem der Ausgang proportional zum Fehlersignal modifiziert wird.
Td
Differentialanteil. Gültige Einträge: zwischen 1 und 9999,9 Sekunden oder „Aus“. Wählen
Sie „Aus“, ist der Differentialanteil gesperrt. Legt fest, wie stark der Regler auf Steigungs-
änderungen im PV reagiert. Dient der Regelung von Über- und Unterschwingern und der
schnellen Wiederherstellung des PV bei plötzlichen Änderungen im Bedarf.
CBH
Cutback Hoch. Gültige Einträge: „Auto“ (3×PB) oder 0,1 bis 9999,9. Anzahl der Anzeige-
einheiten über dem Sollwert, bei dem der Regelausgang auf 0 % bzw. -100 % (OP min)
gezwungen wird, um Unterschwinger beim Abkühlen zu verringern. (
Abschnitt B2.3.2
)
CBL
Cutback Tief. V Gültige Einträge: „Auto“ (3×PB) oder 0,1 bis 9999,9. Anzahl der Anzeige-
einheiten unter dem Sollwert, bei dem der Regelausgang auf 100 % (OP max) gezwungen
wird, um Überschwinger beim Aufheizen zu verringern. (
Abschnitt B2.3.2
).
MR
Manuelles Zurücksetzen. Gültige Einträge: -100 % bis +100 %. Schaltet dem Ausgang eine
feste Leistung auf, um die bleibende Abweichung bei Proportionalregelung zu entfernen.
Wird anstelle der Integralkomponente verwendet, wenn Sie Ti ausgeschaltet haben.
LBT
Regelkreisunterbrechungszeit. Gültige Einträge: 1 - 99999 s oder „Aus“. (
Abschnitt B2.3.6
)
