nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

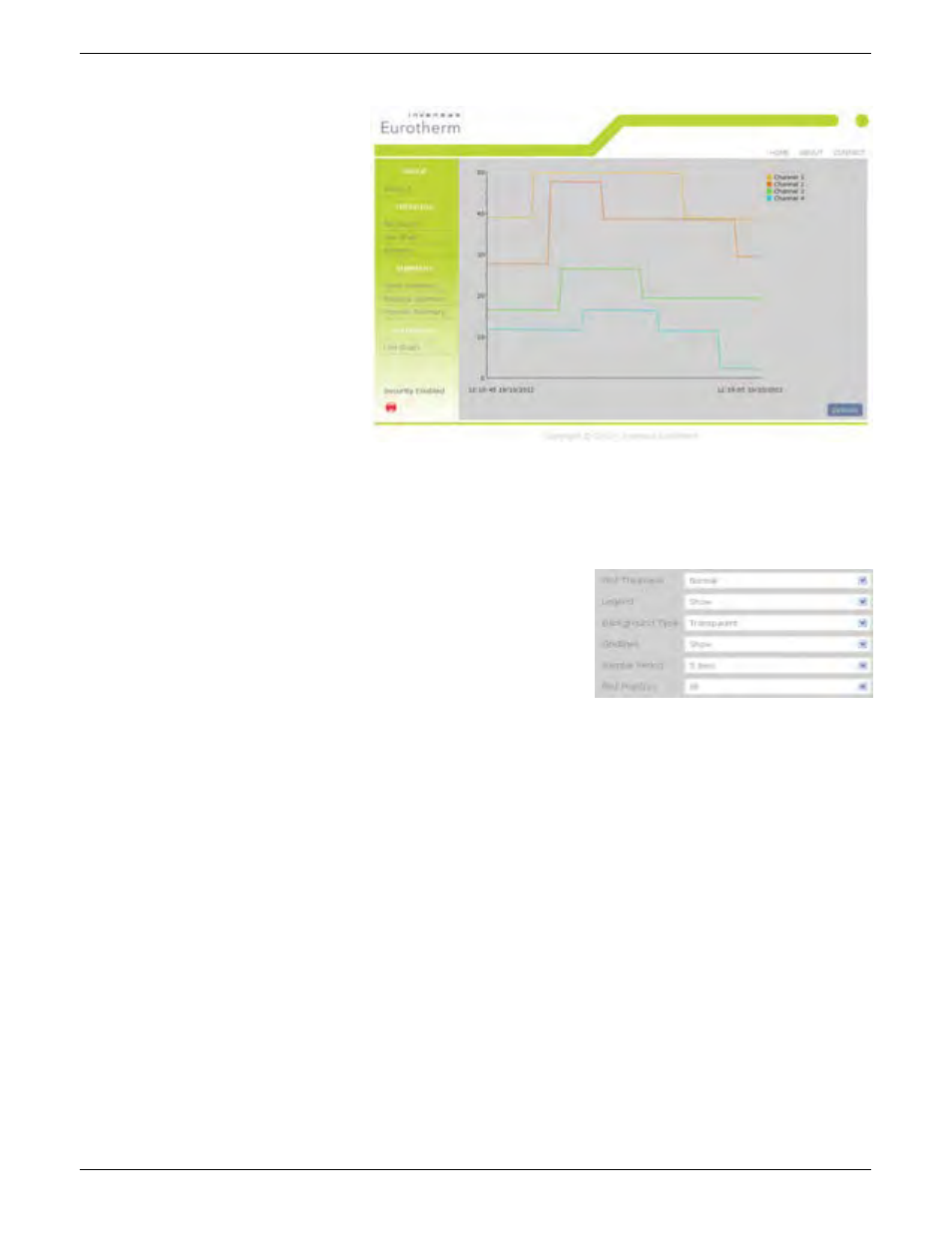

E1 .8 Liniengraf Seite
Auf dieser Seite werden die zur
Aufzeichnung im nanodac Schreiber/
Regler konfigurierten Kanäle au-
tomatisch angezeigt. Die aktuellen
Konfigurationsdaten für diese Kanäle
werden für die Wiedergabe der Wer-
te auf dem Graf verwendet.
Der Graf verwendet immer den ma-
ximalsten und minimalsten Skalen-
wert der dargestellen Kanäle.
Dieser Graf ist zur Zeit auf 100
Abtastwerte festgelegt. Beim ersten
Öffnen dieser Seite kann etwas Zeit
vergehen, da die Seite erst die UHH
Historie vom Web Server abfragen
und die Aufzeichnung auf 100 Ab-
tastwerte auffüllen muss.
Bei jedem neu ankommenden Ab-
tastwert wird der älteste historische Abtastwert entfernt.
Alle Kanäle werden in den konfigurierten RGB Farben gezeigt. Die Farbanpassung ist jedoch abhängig vom
Display, auf dem der Browser läuft.
OPTIONEN
Über die Options Taste können Sie die Anzeige der Liniengraf Seite
steuern.
Alle Daten sind als Cookies gespeichert.
Plot Thickness
Liniendicke. Eng, Normal, Weit
Legend
Legende. Zeigen oder verbergen
Background Type Hintergrund. Transparent oder Weiß
Gridlines
Rasterlinien. Zeigen oder verbergen
Sample Period
Abtastperiode. 1 Sekunde - 1 Stunde
Plot Point
Punkte drucken. Alle (zeigt alle verfügbaren Kanäle)
Nur Kanal 1
Nur Kanal 2
Nur Kanal 3
Nur Kanal 4
