6 .1 .2 Direkter Anschluss
In diesem Abschnitt erfahren Sie, wie Sie einen PC direkt an das Gerät anschließen.
VERDRAHTUNG
Der Anschluss wird vom Ethernetstecker an der Vorderseite des Treibermoduls an einen Ether-
net RJ45 Stecker hergestellt, der sich in der Regel an der Rückseite des PCs befindet. Beim Kabel
kann es sich um ein „Crossover“ Kabel oder ein durchgehendes Kabel handeln.
Geben Sie nach korrektem Anschluss und Hochfahren eine passende IP Adresse und Subnet
Maske in die Kommunikationskonfiguration des Treibermoduls ein. Diese Informationen lassen sich wie folgt
ermitteln:
1. Klicken Sie im PC auf „Start“, „Alle Programme“, „Zubehör“, „Eingabeaufforderung“
2. Wenn die Eingabeaufforderung erscheint, geben Sie IPConfig<Enter> ein. Als Antwort darauf erscheint
eine Anzeige, wie die unten abgebildete, die die IP Adresse und Subnet Maske des PCs angibt. Wählen Sie
eine Adresse im Bereich zwischen diesen beiden Werten.
Ein Subnet Maskenelement von 255 bedeutet, dass das äquivalente Element der IP Adresse nicht verändert
werden darf. Ein Subnet Maskenelement von 0 bedeutet, dass das äquivalente Element der IP Adresse je-
den Wert zwischen 1 und 255 annehmen kann (0 ist nicht zulässig). In dem unten stehenden Beispiel liegt
der Bereich der IP Adressen, die für das Treibermodul gewählt werden können, zwischen 123.123.123.2
und 123.123.123.255. (123.123.123.0 ist nicht zulässig, und 123.123.123.1 ist mit der PC Adresse identisch
und darf deshalb nicht verwendet werden.)

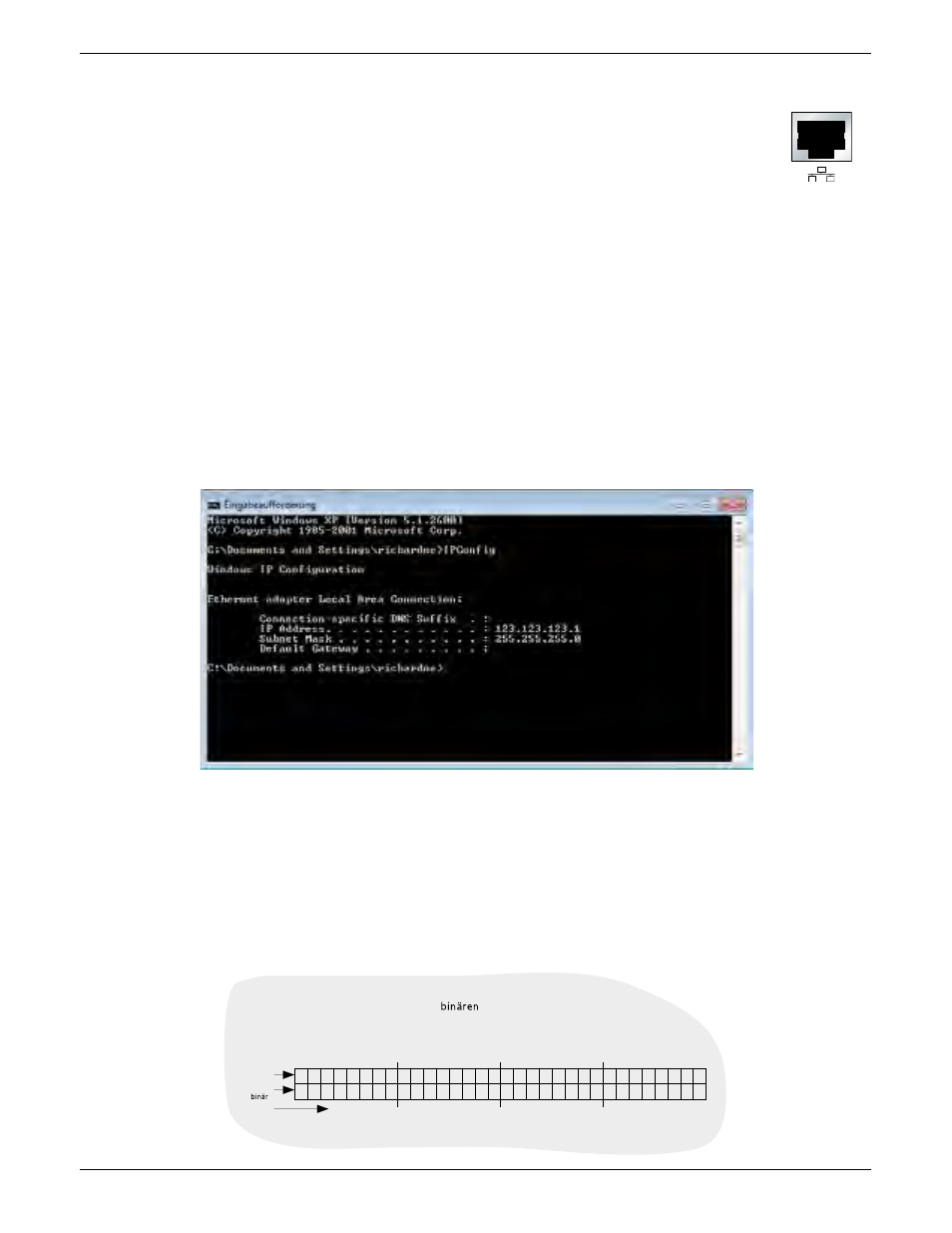

Abbildung 6.1.2b IP Config Befehl
3. In der Network.Interface-Konfiguration (
) geben Sie die gewählte IP Adresse und die
Subnet Maske (wie sie im Fenster für die Eingabeaufforderung erscheint) in die entsprechenden Teile des
Menüs ein.
4. Überprüfen Sie die Kommunikation durch „Pinging“, wie in Abschnitt 6.1.1 oben beschrieben.
Sobald die Verbindung zum Gerät bestätigt wurde, können Sie iTools starten (oder herunterfahren und neu
starten); anschließend können Sie das Abfragesymbol in der Werkzeugleiste verwenden, um das Gerät zu „fin-
den“. Die Abfrage kann jederzeit durch erneutes Anklicken des Abfragesymbols gestoppt werden.
Abschnitt 6.2 enthält weitere Informationen über die Abfragefunktion.
PC Ethernet
Anschluss
Subnet Masken und IP Adressen
Subnet Masks lassen sich am besten im
Format verstehen.
Z. B. kann eine Maske von 255.255.240.10 umgeschrieben werden in:
11111111.11111111.11110000.00001010. In diesem Fall werden die IP Adressen
11111111.11111111.1111xxxx.xxxx1x1x erkannt (wobei x entweder 0 oder 1 sein kann).
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 1 0 1 0
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 x x x x x x x x 1 x 1 x
255
255
240 bis 255
10, 11, 14, 15,
26, 27, 30, 31,
42, 43, 46, 47 etc.
Subnet Maske
IP Adressen
(
)
IP Adressen
(dezimal)
