4 .3 GRUPPEN KONFIGURATION
Die Gruppen Konfiguration ist in zwei Bereiche aufgeteilt, von denen einer die Trendeigenschaften (für Anzei-
gekanäle) definiert, während der andere die Aufzeichnungseigenschaften für das Speichern der Daten in den
Flash Speicher zur anschließenden Archivierung definiert.
4.3.1 Gruppen Trend Konfiguration
Hier können Sie definieren, welche Punkte in der Anzeige verfolgt werden sollen, und in welchen Intervallen.
Außerdem können Sie hier die Anzahl der Tabelleneinteilungen einstellen. In Abbildung 4.3.1 sehen Sie eine
typische Konfigurationsseite.
Anmerkung: Die Hintergrunddiagrammfarbe wird im Konfigurationsbereich Gerät.Display (
) eingestellt.

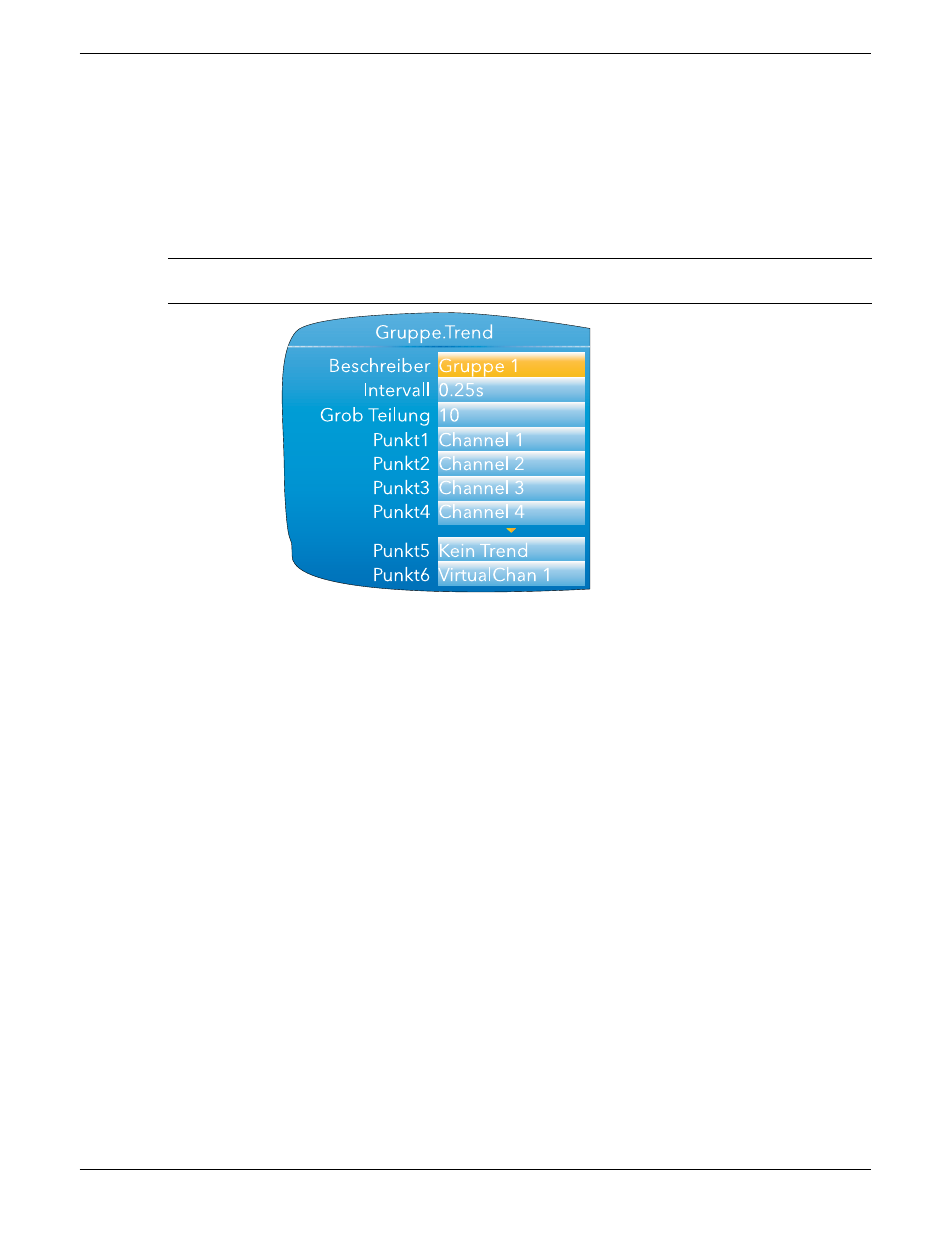

Abbildung 4.3.1 Gruppen Trend Konfiguration
Beschreiber
Geben Sie hier einen maximal 20 Zeichen umfassenden Beschreiber für die Gruppe eing.
Intervall
Der Trendintervall, über den definiert wird, wie viele Daten pro Bildschirmhöhe oder
-breite angezeigt werden. Sie können aus einer Reihe vorgegebener Intervalle zwischen
0,125 Sekunden und 1 Stunde auswählen. Beachten Sie bei der Auswahl die erforderliche
Detailgenauigkeit und wie viele Daten auf dem Bildschirm zu sehen sein müssen.
Grob Teilung
Hier können Sie die Anzahl der Unterteilungen der Skala und die Anzahl der Gitterlinien
auswählen. Bei Wert = 1 erscheinen nur Null und der volle Skalenwert.
Bei Wert = 10 (maximaler Wert) hat die Skala eine Null, den vollen Skalenwert und neun
Zwischenwerte, denen jeweils Gitterlinien zugeordnet sind.
Punkt1 bis Punkt6 Wählen Sie aus, welche Kanäle und virtuellen Kanäle verfolgt werden sollen. Es sind
maximal sechs Spuren möglich.
