4 .21 LOGIK (8 EINGÄNGE) BLOCK
Dieser Block bietet Ihnen als Teil der Option „Toolkit Blöcke“ die Möglichkeit, logische AND, OR und kaskadier-
te* XOR Operationen mit bis zu acht Eingängen auszuführen.
*Beispiel für kaskadierte XOR Operation für die Eingänge 1 bis 4:
(((Eingang1 V Eingang 2) V Eingang3) V Eingang4).

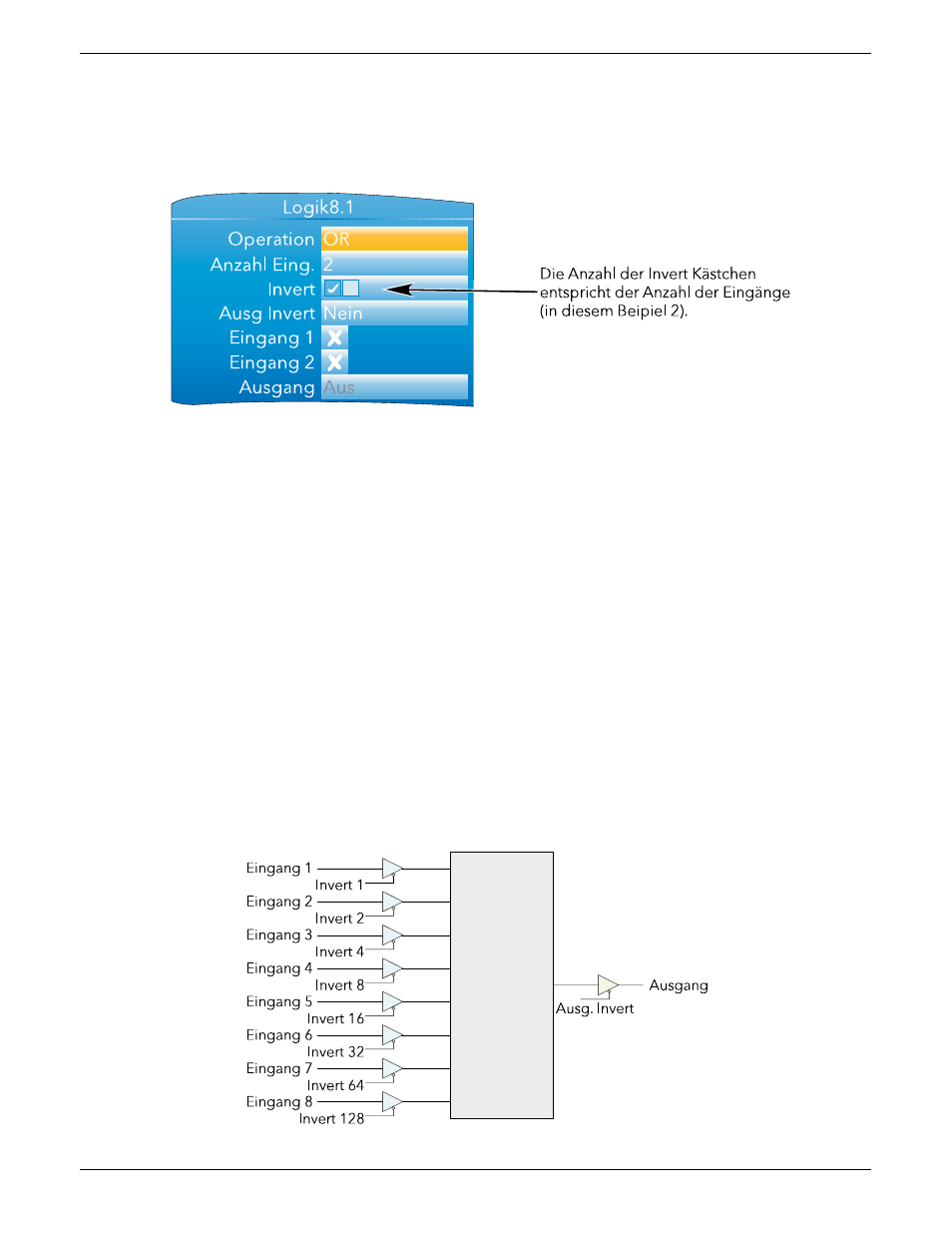

Abbildung 4.21 Logik Block (8 Eingänge) Konfiguration
4 .21 .1 Parameter
Operation
AND, OR oder XOR
Anzahl Eing.
Die Anzahl der Eingänge zur Durchführung der logischen Operation.
Invert
Wie unten beschreiben, können Sie einzelne Eingänge invertieren.
Ausg Invert
Mit „Ja“ invertieren Sie den Ausgangsstatus.
Eingang 1
Status von Eingang 1. Dabei wird „Invert“ ignoriert. Kreuz = Aus; Häkchen = Ein.
Eingänge 2 bis N Wie für Eingang 1, wobei N = die Anzahl der unter „Anzahl Eing.“ festgelegten Eingänge ist.
Ausgang
„Ein“ oder „Aus“. Bezieht den Effekt des Parameters „Ausg Invert“ mit ein.
INVERTIERUNG DER EINGÄNGE
1. Gehen Sie mit der Weniger Taste auf dass Feld „Invert“ und betätigen Sie die Parameter Taste, um in den
Änderungsmodus zu kommen.
2. Markieren Sie mit der Mehr Taste den ersten Eingang, den Sie invertieren möchten (bei nicht invertierten
Eingängen steht die Eingangsnummer im Kästchen, wenn Sie dieses markieren).
3. Haben Sie das Kästchen markiert, ändern Sie mit der Parameter Taste die Zahl in ein Häkchen, um den
Eingang zu invertieren, oder umgekehrt.
4. Wiederholen Sie den Vorgang für alle weiteren Eingänge, die Sie invertieren möchten. Mit der Bild Taste
können Sie die Änderungen speichern und den Änderungsmodus verlassen.
4 .21 .2 Schematische Darstellung
Abbildung 4.21.2 Schema des Logik (8 Eingänge) Blocks
