nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 316
HA030554GER
Ausgabe 7 Nov 12
B2 .4 .7 MANUELLE OPTIMIERUNG (Fortsetzung)

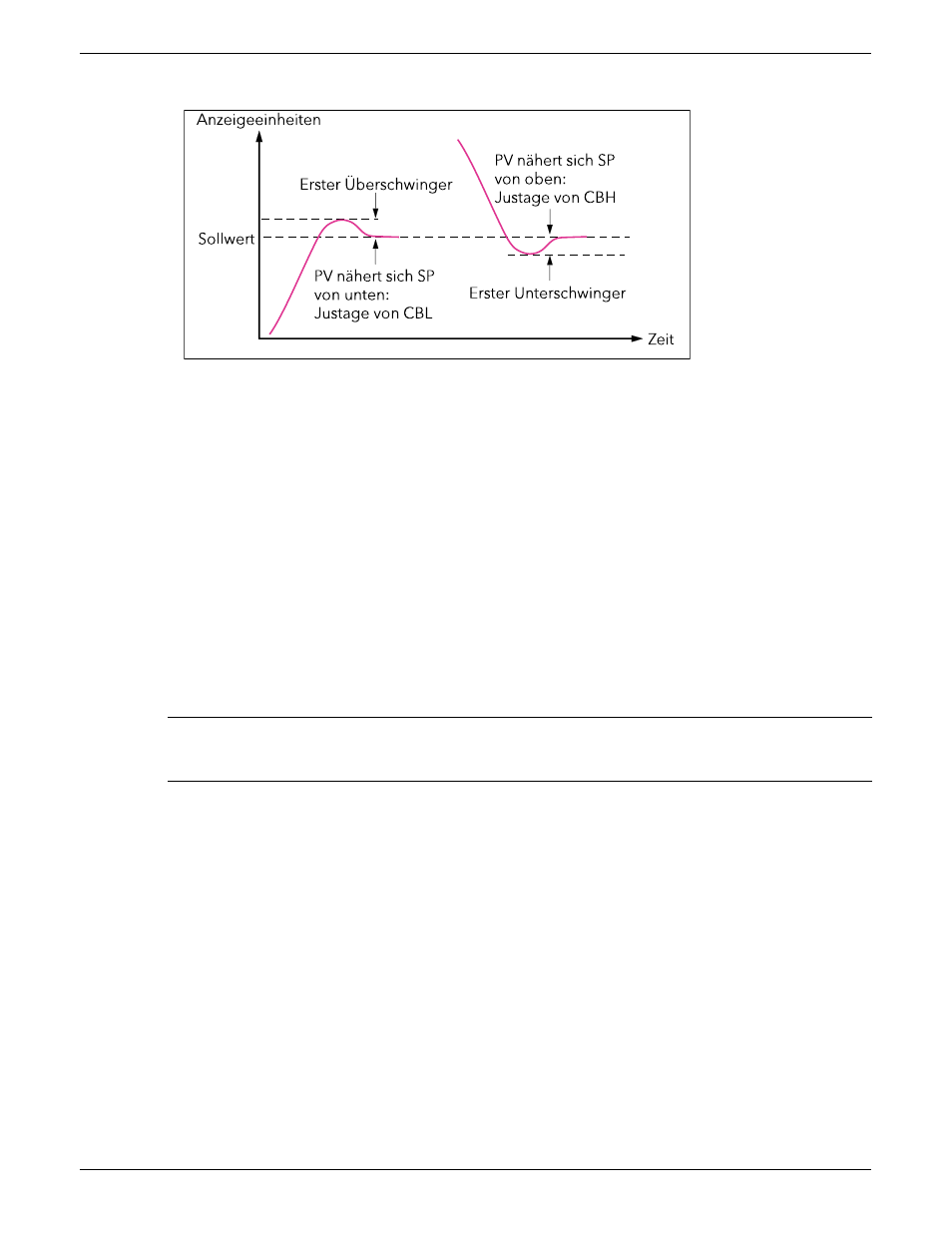

Abbildung 2.4.7b Manuelles Einstellen der Cutbackwerte
B2 .5 SOLLWERT
Der Reglersollwert ist der Arbeitssollwert, der wie folgt bezogen werden kann:
1. SP1 oder SP2, die beide manuell von Ihnen eingestellt werden und entweder über ein externes Signal oder
über die Bedienoberfläche eingeschaltet werden können.
2. Von einer externen analogen Quelle
3. Ausgang eines Programmgeber Funktionsblocks.
B2 .5 .1 Sollwert Funktionsblock
Neben der Bereitstellung eines Sollwerts sorgt der Funktionsblock auch für:
1. die Fähigkeit, die Änderungsgeschwindigkeit des Sollwerts vor Anwendung auf den Regelalgorithmus zu
begrenzen.
2. obere und untere Grenzwerte. Diese sind als Sollwertgrenzen „SP obere Grenze“ und „SP untere Grenze“
für die lokalen Sollwerte und „Gerät Bereich Hoch“ und „Gerät Bereich Tief“ für andere Sollwertquellen
definiert.
Anmerkung: Alle Sollwerte werden durch „Bereich Hoch“ und „Bereich Tief“ begrenzt, sodass, falls
beispielsweise „SP obere Grenze“ höher als „Bereich Hoch“ eingestellt wird, „SP obere Grenze“ ignoriert
und der Sollwert durch den „Bereich Hoch“ Wert begrenzt wird.
Es gibt vom Benutzer konfigurierbare Verfahren zur Verfolgung, sodass die Umschaltung zwischen Sollwerten
und Betriebsarten nicht zu Sprüngen im Sollwert führen.
In Abbildung B2.5.1 sehen Sie das Funktionsblockschema.
