nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
3 .5 TREND HISTORIE
Von der obersten Menüebene aus (
) können Sie hier vertikale und horizontale Spuren von Grup-
pentrendkanälen überprüfen. Die Menge der pro Bildschirm angezeigten Daten ist abhängig von der Zoom-
Einstellung im Historie Menü (Abschnitt 3.5.2) und von dem im Konfigurationsbereich Gruppe.Aufzeichnung
ausgewählten Aufzeichnungsintervall (
). Sie können auch eine Zeit und ein Datum eingeben, zu
dem die Historie dann springt.
Die Verlaufsanzeige entspricht vom Erscheinungsbild der Trendanzeige, mit folgenden Ausnahmen:
1. Historieanzeigen enthalten Meldungen, wenn Sie dies im Historie Menü konfiguriert haben.
2. Bei horizontalen Trends wird die Skala ständig an der linken Bildschirmkante angezeigt.

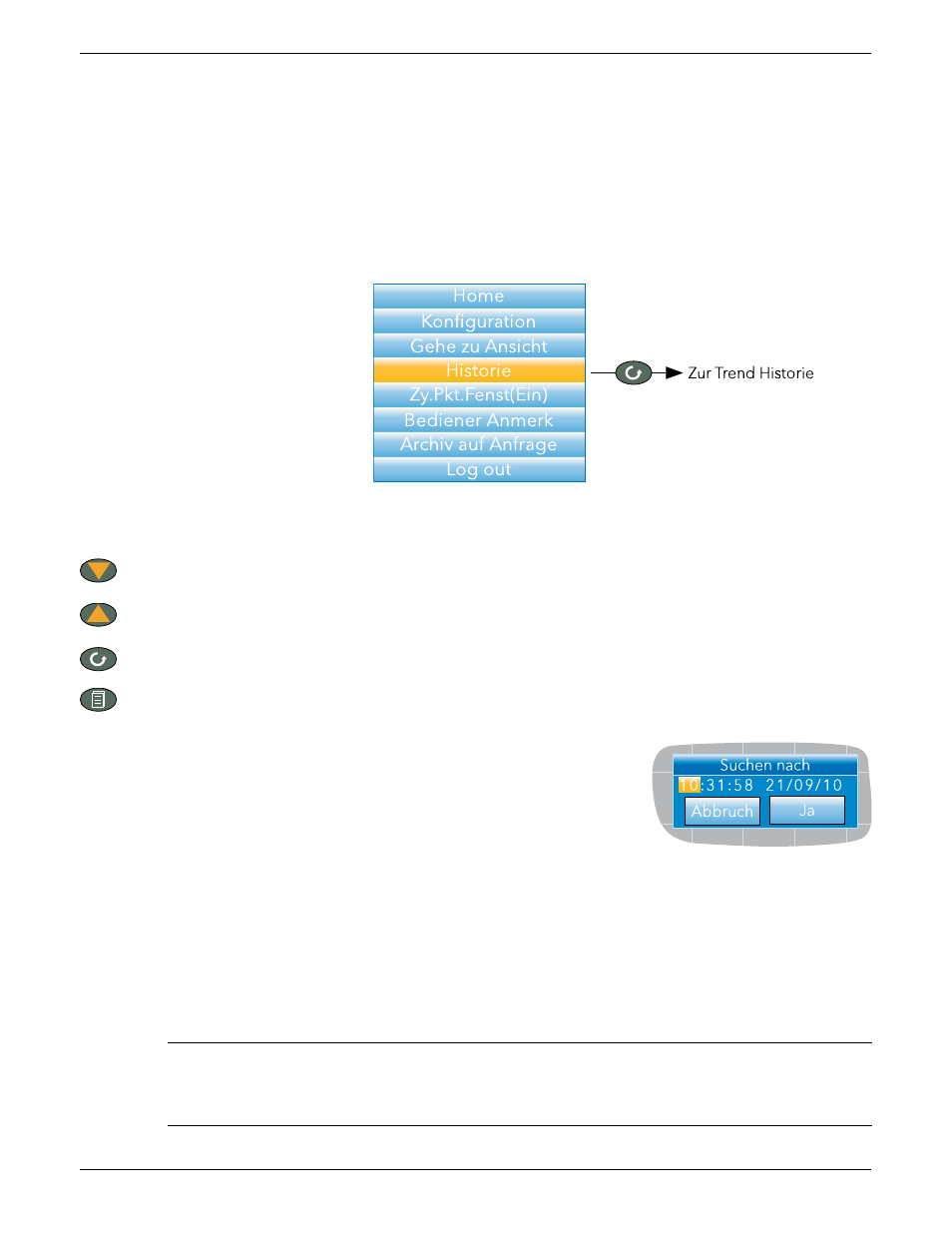

Abbildung 3.5a Oberste Menüebene
3 .5 .1 Navigation
Mit der Weniger Taste verschieben Sie die Anzeige zeitlich um 1/3 Vollansicht pro Betätigung nach hinten (vor-
ausgesetzt, die aktuelle Anzeige ist nicht die älteste). Siehe auch „Suchen nach“ unten.
Mit der Mehr Taste verschieben Sie die Anzeige zeitlich um 1/3 Vollansicht pro Betätigung nach vorne (voraus-
gesetzt, die aktuelle Anzeige ist nicht die jüngste). Siehe auch „Suchen nach“ unten.
Mit der Parameter Taste können Sie die Gruppentrendkanäle durchblättern. Der jeweils hervorgehobene Kanal
wird ausgewählt (und sein Punkt-Fenster angezeigt).
Mit der Bild Taste rufen Sie das Historie Menü auf. Siehe Abschnitt 3.5.2, unten.
SUCHEN NACH
Halten Sie in der Historieanzeige die Mehr/Weniger Tasten ca. zwei Sekunden
lang gedrückt, erscheint ein Fenster „Suchen nach“, in dem Sie eine Zeit und
ein Datum eingeben können. Nach Eingabe von Zeit und Datum und Betä-
tigen von „Ja“ springt die Historieanzeige zu diesem Datum und dieser Zeit
(vorausgesetzt, es existieren dafür Historiedaten).
Eingabe von Zeit und Datum:
1. Markieren Sie die zu bearbeitende Einstellung mithilfe der Mehr/Weniger Tasten.
2. Ist das Element orange hervorgehoben, betätigen Sie die Parameter Taste. Der markierte Text wird
schwarz.
3. Mit den Mehr/Weniger Tasten geben Sie den gewünschten Wert für das Feld ein und bestätigen dann die
Eingabe mit der Parameter Taste. Der Text wird weiß.
4. Wiederholen Sie die oben aufgeführten Schritte für die restlichen Elemente, die bearbeitet werden sollen.
5. Wählen Sie mithilfe der Mehr/Weniger Tasten „Ja“ aus. Das „Suchen nach“ Fenster wird geschlossen, und
die Historieanzeige springt auf die gewählte Zeit und das gewählte Datum.
Anmerkungen:
1. Ist für den gewählten Zeitpunkt keine Historie vorhanden, wird „Keine Historie nicht da“ angezeigt.
2. Format von Zeit und Datum sowie Sommerzeiteinstellungen (DST) entsprechen den im Konfigurati-
onsbereich Gerät.Lokal vorgenommenen Einstellungen. Weitere Details siehe
