nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG

4 .20 LOGIK (2 EINGÄNGE) BLOCK

Als Teil der Option „Toolkit Blöcke“ gibt Ihnen dieser Bock die Möglichkeit, mit zwei Eingängen verschiedene

logische und Vergleichsoperationen durchzuführen. Für logische Funktionen können Sie die Eingänge invertie-

ren, um z. B. eine NOR Funktion zu erhalten, indem Sie die Eingänge einer AND Funktion invertieren. Es stehen

Ihnen 12 Logik Blöcke mit zwei Eingängen zur Verfügung.

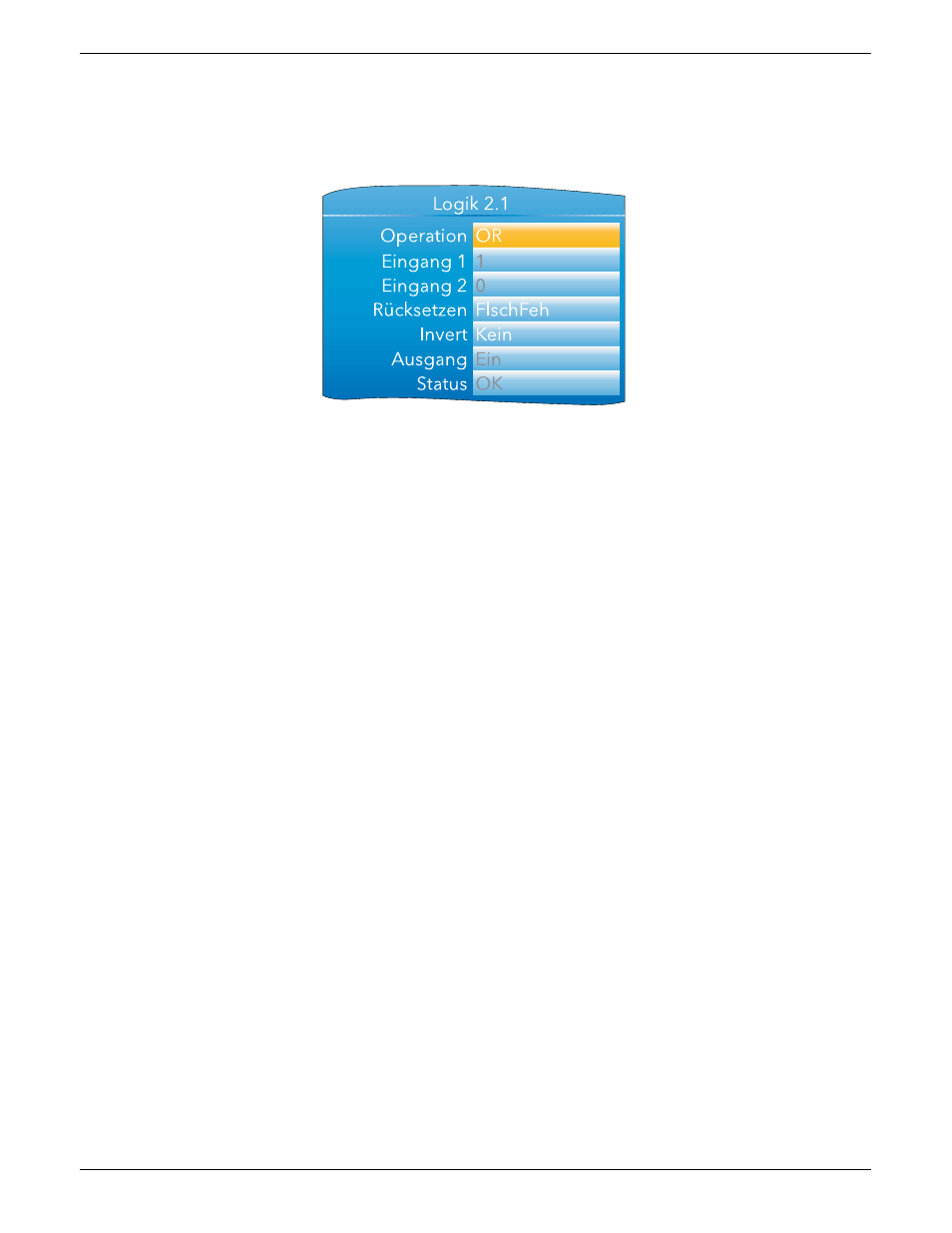

Abbildung 4.20 Logik Block (2 Eingänge) Konfiguration

4 .20 .2 Parameter

Operation

AND, OR, XOR, LATCH (nur bool‘sche Werte)

== (Eingang 1 = Eingang 2)

<> (Eingang 1 ≠ Eingang 2)

< (Eingang 1 < Eingang 2}

<= (Eingang 1 ≤ Eingang 2)

> (Eingang 1 > Eingang 2)

=> (Eingang 1 ≥ Eingang 2)

Eingang 1(2)

Die Eingänge zur Durchführung der Operation. Bei invertierten Eingängen wird hier der

„reale“ (nicht invertierte) Status dargestellt.

Rücksetzen

Konfigurieren Sie die Werte für Ausgang und Status, die verwendet werden, wenn

mindesten ein Eingang nicht „OK“ ist.

FalschFeh: Ausgang = Falsch; Status = Nicht Gut

RichFeh: Ausgang = Wahr; Status = Nicht Gut

FlschGut: Ausgang = Falsch; Status = Gut (OK)

RichGut: Ausgang = Wahr; Status = Gut (OK)

Invert

Sie können bei logischen Operatoren keinen, einen oder beide Eingänge invertieren. Unter

„Eingang 1“ und „Eingang 2“ sehen Sie die nicht invertierten Werte.

Ausgang

„Ein“ oder “Aus“, je nach Eingangszustand usw.

Status

Status des Ergebnisses der Operation („OK“ oder „Fehler“).
