nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 148
HA030554GER
Ausgabe 7 Nov 12
4 .13 DC AUSGANG
Diese Option liefert Ihnen einen Spannungs- (nur Klemmen 3A3B) oder mA-Ausgang. Die Klemmenbelegung
ACHTUNG
Es gibt keine mechanischen Sperren die verhindern, dass Sie ein Gerät mit Option DC Ausgang in ein
Gehäuse stecken, das zuvor für den Standard Relaisausgang verdrahtet wurde. Bevor Sie also das Gerät
in der Gehäuse stecken sollten Sie sicherstellen, das die Klemmenverdrahtung nicht an die Netzspan-
nung angeschlossen ist, da dies zu irreparablen Schäden am Gerät führen kann.
4.13.1 Konfigurationsanzeige
Zum Öffnen der Konfigurationsseite markieren Sie den gewünschten DC Ausgang und betätigen Sie die Para-
meter Taste.

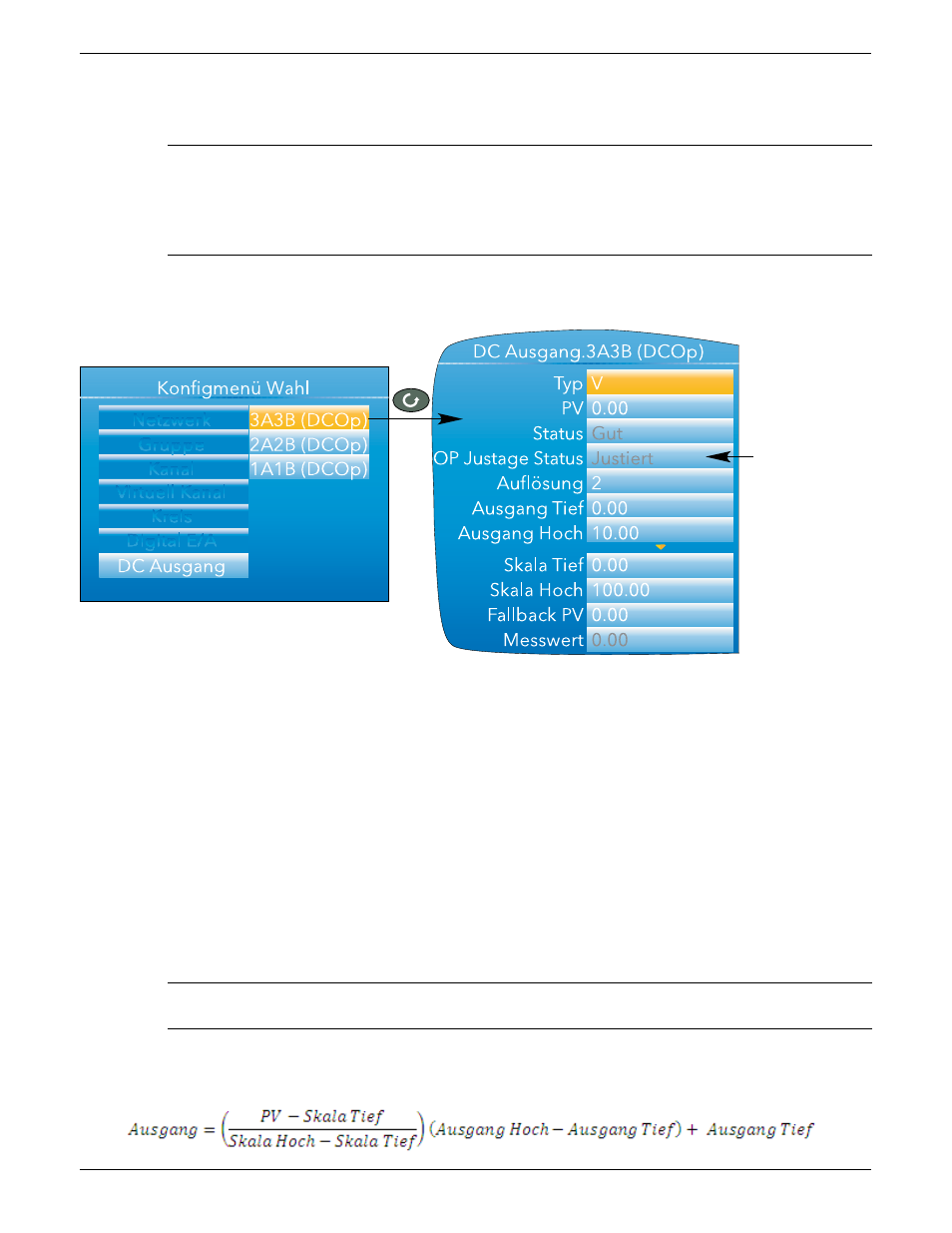

Abbildung 4.13.1 DC Ausgang Konfigurationsseite (typisch)
PARAMETER
Typ
Wählen Sie V(olt) (nur 3A3B) oder mA als Ausgangstyp.
PV
Eingangswert der Funktion. Normalerweise mit einem passenden Parameter verknüpft.
Status
Status des Eingangsparameters.
OP Justage Status Justiert. Erscheint nur, wenn Sie die Ausgangsjustage (
) angewendet haben.
Auflösung
Anzahl der Dezimalstellen für dieses Konfigurationsobjekt.
Ausgang Tief
Der minimalste Ausgangswert in Volt oder mA.
Ausgang Hoch
Der maximalste Ausgangswert in Volt oder mA.
Skala Tief
Siehe „SKALIERUNGSINFORMATION“ unten.
Skala Hoch
Siehe „SKALIERUNGSINFORMATION“ unten.
Fallback PV
Der Ausgangswert, wenn der Status des Eingangsparameters nicht „Gut“ ist.
Messwert
Die an den Ausgangsklemmen anliegende Spannung/Strom.
Anmerkung: Die Ausgangsspannung oder den Ausgangsstrom können Sie mithilfe der unter
beschriebenen Justageprozedur kalibrieren.
SKALIERUNGSINFORMATION
Ist PV = Skala Tief, ist Ausgang = Ausgang Tief. Ist PV = Skala Hoch, ist Ausgang = Ausgang Hoch. Der PV wird
über den Skalierungsbereich entsprechend folgender Gleichung auf dem Ausgangsbereich abgebildet:
Erscheint nur,
wenn der DC
Ausgang justiert
wurde (
