nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
B2 .6 AUSGANG
B2 .6 .1 Einleitung
Der Ausgangs Funktionsblock wählt die korrekten zu nutzenden Ausgangsquellen, ermittelt, ob geheizt oder
gekühlt werden muss und wendet dann Grenzwerte an. Auch Power Feedforward und nichtlineare Kühlung
werden angewandt.
Dieser Block steuert den Ausgang unter Ausnahmebedingungen wie beispielsweise Hochfahren und Fühler-
bruch.
Die Ausgänge „Kn1 Ausgang“ und „Kn2 Ausgang“ sind normalerweise mit einem Digital E/A verknüpft, wo sie
in analoge oder zeitproportionale Signale für die elektrische Heizung, Kühlung oder Ventilbewegung umge-
setzt werden.
B2 .6 .2 Ausgangsbegrenzungen

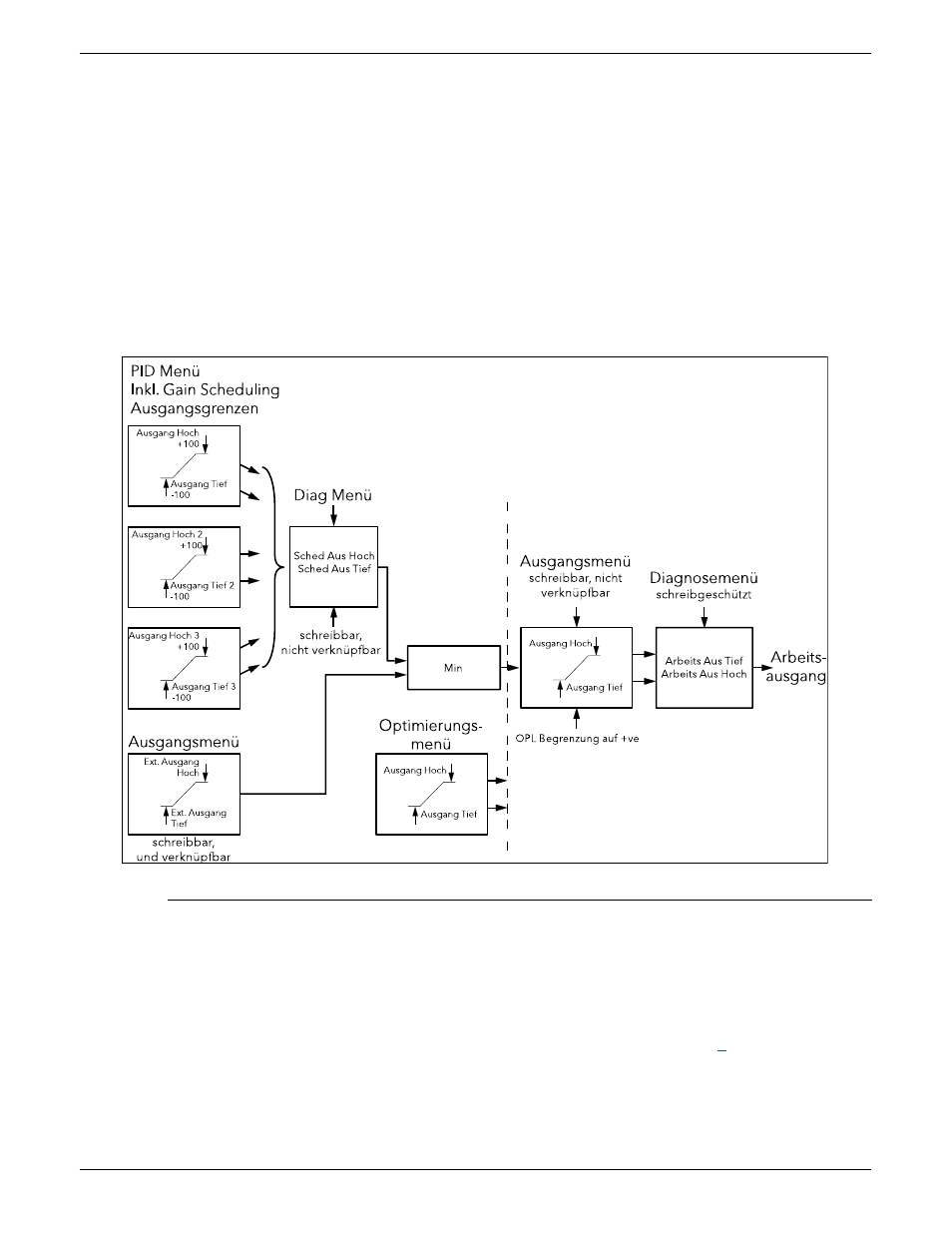

In Abbildung B2.6.2 sehen Sie die Anwendung der Ausgangsgrenzen.
Abbildung B2.6.2 Ausgangsgrenzen
Anmerkungen:
1. Bei Gain Scheduling können Sie im PID Menü einzelne Ausgangsbegrenzungen für die einzelnen PID
Parametersätze einstellen.
2. Die Begrenzungen können auch von einer externen Quelle aus angewandt werden. Hierbei handelt
es sich um „Ext. Ausgang Hoch“ und „Ext. Ausgang Tief“ im
Ausgangsmenü
. Diese Parameter können
Sie verknüpfen. Sie können beispielsweise mit einem Analogeingangsmodul verknüpft werden,
sodass eine Begrenzung über eine externe Strategie angewandt werden kann. Verknüpfen Sie diese
Parameter nicht, wird bei jedem Hochfahren des Geräts eine Begrenzung von +100 % angewandt.
(Fortsetzung)
