nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 66
HA030554GER
Ausgabe 7 Nov 12
4 .1 .7 E/A eingebaut
Diese schreibgeschützte Anzeige informiert Sie über die Art der Eingangs- oder Ausgangskreise, die den einzel-
nen Klemmensätzen auf der Rückseite zugeordnet sind.

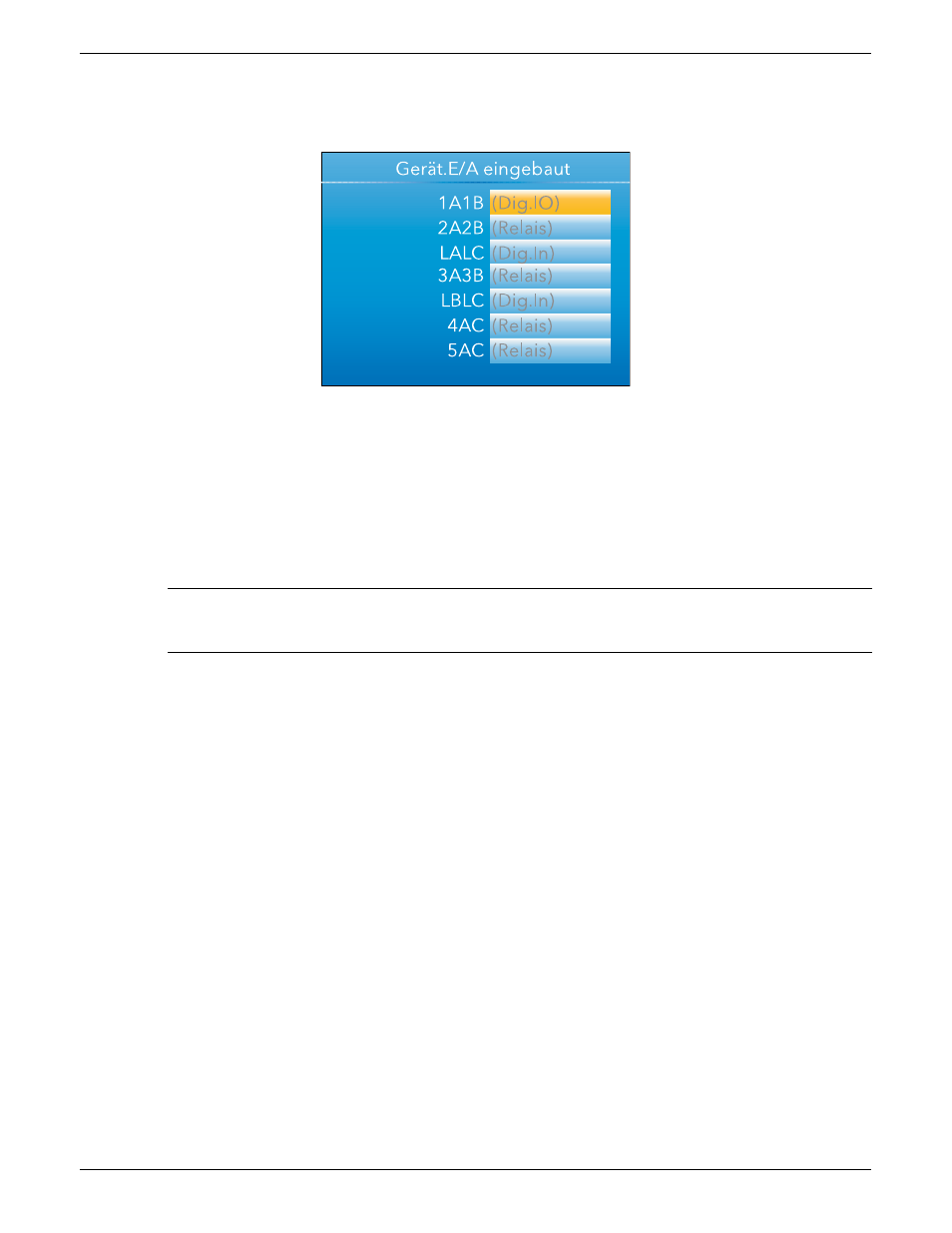

Abbildung 4.1.7 Anzeige der eingebauten E/As
E/A TYPEN
Dig IO
Digitaleingang/-ausgang
Relais
Relais
Dig In
Digitaleingang
Dig.Out Digitalausgang
DC Op
DC Ausgang (Option)
Anmerkung: Die auf den Steckplätzen LALC, LBLC, 4AC und 5AC vorhandenen E/A Typen entsprechen
immer den oben gezeigten. Die E/A Typen auf den Steckplätzen 1A1B, 2A2B und 3A3B sind abhängig
von den von Ihnen bestellten Optionen.
