4 .7 .2 Kaskade Setup Menü

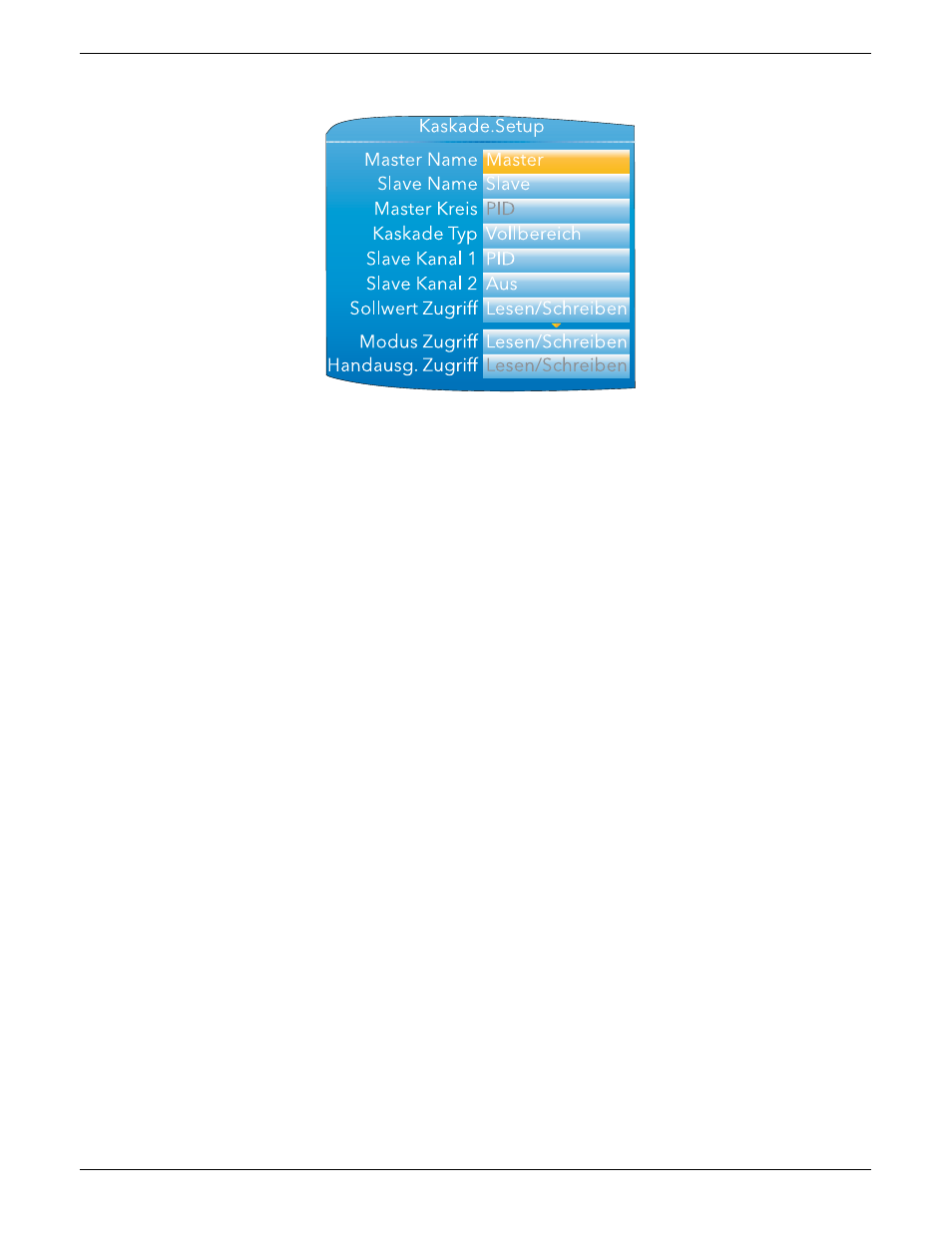

Abbildung 4.7.2 Kaskade Setup Menü
Master Name
Geben Sie einen Namen für den Master Regelkreis in der Kaskade Anzeigeseite (
) mit max. 10 Zeichen ein.
Slave Name
Wie oben, jedoch für den Slave Regelkreis.
Master Kreis
Regelalgorithmus für den Master Regelkreis (bei dieser Softwareversion nur PID).
Kaskade Typ
Vollbereich: Der Master generiert einen Sollwert (zwischen SP obere Grenze und SP
untere Grenze) für den Slave.
Trim:
Der Arbeitssollwert des Masters wird als Basis-Sollwert für den Slave ver-
wendet. Dieser wird dann durch Addition des Sollwerttrimms verändert
und wird so zum Zielsollwert für den Slave. Der PID Ausgang des Masters
wird auf den durch TrimBereich Hoch und TrimBereich Tief eingegrenzten
Bereich abgebildet.
Slave Kanal 1
Wählen Sie den Regelalgorithmus für Kanal 1. Sie können für Kanal 1 und Kanal 2 unter-
schiedliche Algorithmen wählen. Bei Temperaturanwendungen ist Kanal 1 üblicherweise
der Heizkanal und Kanal 2 der Kühlkanal.
PID: Regelausgang für PID konfiguriert
VPB: Regelausgang für geschlossene Schrittregelung konfiguriert. Bei der geschlossenen
Schrittregelung steuert der PID Algorithmus ein Stellventil. Die Position wird über
ein Rückführpotentiometer überprüft.
Slave Kanal 2
Wählen Sie den Regelalgorithmus für Kanal 2. Sie können für Kanal 1 und Kanal 2 unter-
schiedliche Algorithmen wählen. Bei Temperaturanwendungen ist Kanal 1 üblicherweise
der Heizkanal und Kanal 2 der Kühlkanal.
Aus: Der Regelausgang ist nicht konfiguriert
PID: Regelausgang für PID konfiguriert.
Sollwert Zugriff
Wählen Sie zwischen „Nur Lesen“, „Lesen/Schreiben“ oder „Bediener R/W“ für den Zugriff
auf den Sollwert. „Bediener R/W“ bedeutet, dass Sie in allen Zugriffsebenen ab „Bediener“
Lese- und Schreibzugriff auf den Sollwert haben. Im „Logged Out“ Modus ist der Sollwert
schreibgeschützt.
Modus Zugriff
Wie für „Sollwert Zugriff“, jedoch für die Hand/Auto Umschaltung.
Handausg. Zugriff Wie unter „Sollwert Zugriff“ oben, jedoch zur Konfiguration des Lese/Schreib Zugriffs für
den Handausgang Parameter.
