7 .1 BEISPIEL: RELAIS ANSTEUERN (Fortsetzung)

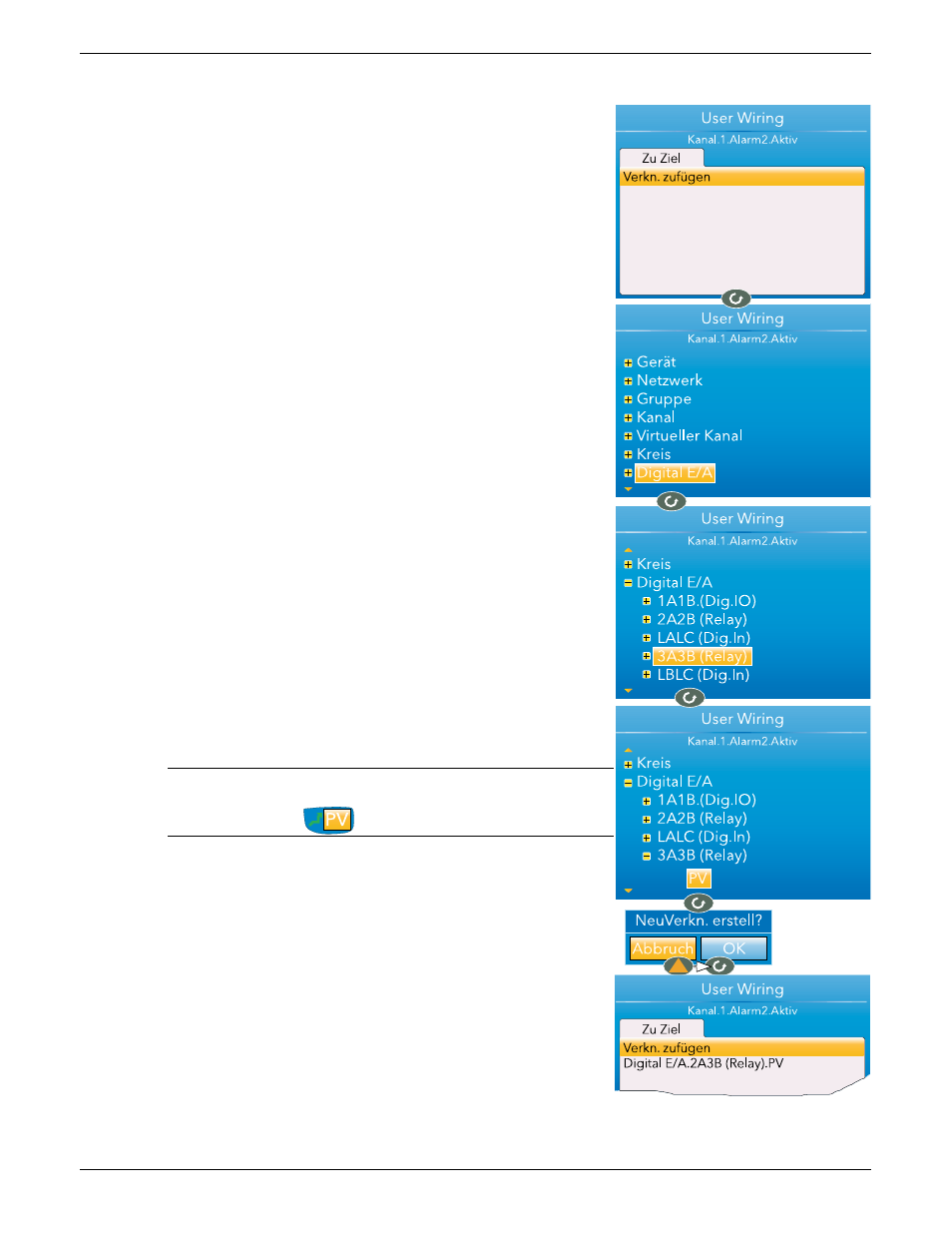

2. Markieren Sie das Feld „Aktiv“. Drücken Sie die Parameter Taste
und halten Sie sie einige Sekunden lang gedrückt, bis die oberste
„User Wiring“ Menüebene erscheint.
Der Name des ausgewählten Parameters erscheint oben auf der
Seite. Von diesem Parameter aus bereits bestehende
Verknüpfungen würden unterhalb des „Verkn. zufügen“ Bereichs
erscheinen.
3. Während „Neue Verkn erstell?“ hervorgehoben ist, betätigen Sie
die Parameter Taste.
4. Markieren Sie mithilfe der Weniger Taste „Digital E/A“ und
drücken Sie die Parameter Taste.
5. Markieren Sie mithilfe der Weniger Taste „3A3B (Relay)“ und
drücken Sie die Parameter Taste.
6. Markieren Sie mithilfe der Weniger Taste „PV“ und drücken Sie
die Parameter Taste.
Anmerkung: Falls bereits eine Verknüpfung zu diesem Parameter
besteht, erscheint das Symbol „Verknüpft“ links neben dem
Parameter.
7. Wenn das Bestätigungsfenster erscheint, markieren Sie mithilfe
der Mehr/Weniger Tasten „OK“ und betätigen dann die Paramete
Taste erneut.
8. Es erscheint wieder die oberste „User Wiring“ Menüebene, die den
Zielparameter anzeigt.
7 .1 .1 Verknüpfung entfernen
In der obersten „User Wiring“ Menüebene markieren Sie mithilfe der
Mehr/Weniger Tasten die zu löschende Verknüpfung und betätigen die
Parameter Taste. Im „Verkn. löschen?“ Bestätigungsfenster markieren Sie
„OK“ und betätigen erneut die Parameter Taste. Die Verknüpfung wird
ohne weitere Bestätigung gelöscht.
