HA030554GER
Ausgabe 7 Nov 12
Seite 317
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
B2 .5 .1 SOLLWERT FUNKTIONSBLOCK (Fortsetzung)

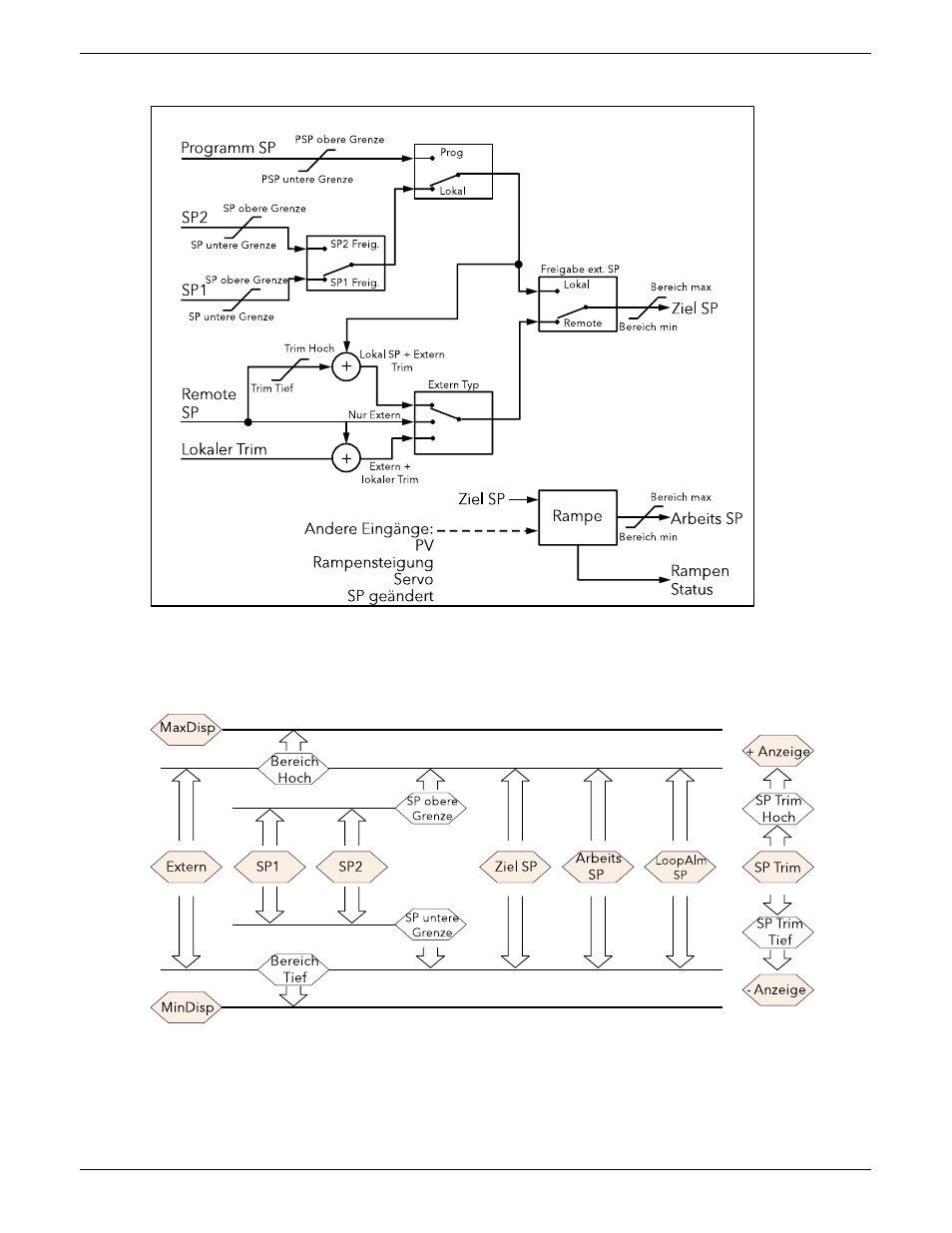

Abbildung 2.5.1 Sollwert Funktionsblock
B2 .5 .2 Sollwertgrenzen
Der Sollwertgenerator liefert die Grenzen für jede Sollwertquelle sowie einen Gesamtgrenzwertsatz für den
Regelkreis. Diese Werte sind in Abbildung 2.5.2 unten zusammengefasst.
Abbildung B2.5.2 Sollwertgrenzen
„Bereich Hoch“ und „Bereich Tief“ liefern die Bereichsinformationen für den Regelkreis. Sie werden in Regel-
berechnungen verwendet, um Proportionalbänder zu erstellen. Anzeige = Bereich Hoch - Bereich Tief.
