Programmgeber, Abschnitt 3.4.9 – Carbolite nanodac Benutzerhandbuch
Seite 40
nanodac SCHREIBER/REGLER: BEDIENUNGSANLEITUNG
Seite 28
HA030554GER
Ausgabe 7 Nov 12
3 .4 .9 Programmgeber Anzeigemodus

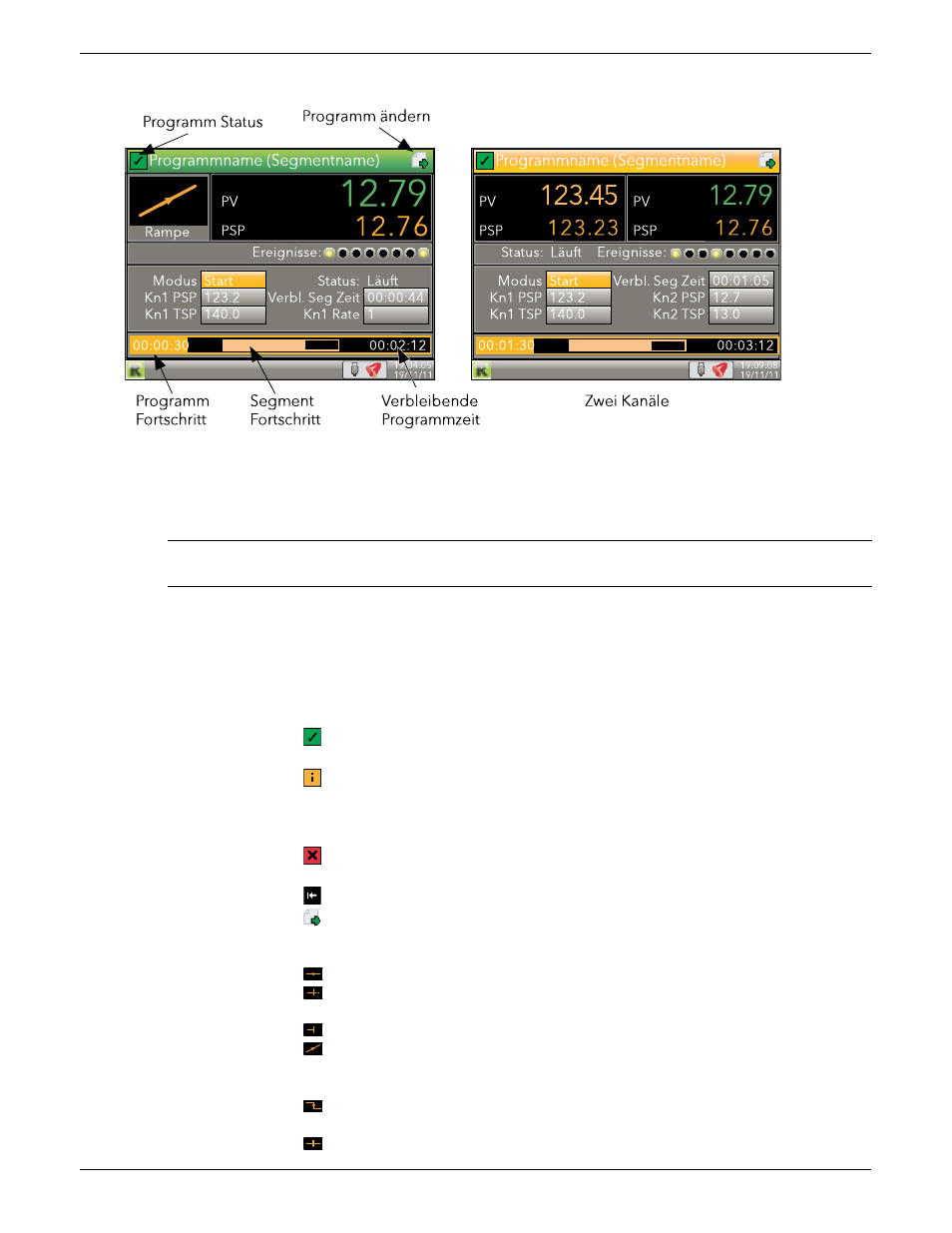

Abbildung 3.4.9a Programmer Anzeige (typisch)
Dieser Anzeigemodus (wenn freigegeben -
) ermöglicht Ihnen die Überwachung eines Sollwert
Programms mit einem oder zwei Kanälen. Sind Sie als „Bediener*“ angemeldet, können Sie das Programm
auch starten und zurücksetzen. Das Programm selbst erstellen Sie in der „Programm ändern“ Seite (unten
beschrieben) und in der Programmgeber Konfiguration (
oder iTools).
*Anmerkung: Bediener ist die vorgegebene Zugriffsebene, siehe „Prog Mode Zugriff“ in
).
Die Anzeige enthält folgende Funktionen:
Programmname:
Dies ist der Name des geladenen Programms. Haben Sie das Programm seit dem
letzten Sichern geändert, erscheint ein Sternchen (*) hinter dem Namen.
Dargestellt ist die Standard Hintergrundfarbe. Diese Farbe entspricht der bei der
Konfiguration dem Kanal zugewiesenen Farbe.
Segmentname:
Dies ist der Name des aktuellen Segments. Haben Sie in der Segment Konfiguration
keinen Namen festgelegt, erscheint nur die Segmentnummer.
Programm Status:
Das Programm läuft (oder lief zuletzt) ohne PV „Alarm“ Ereignisse oder
Eingriffe Ihrerseits.
Sie haben in das laufende Programm eingegriffen, indem Sie als Modus
„Halten“ oder „Reset“ gewählt oder ein Segment übersprungen haben. Das Symbol
erscheint auch, wenn Sie eine Zeit, den Zielsollwert, die Rampensteigung oder den
Zeit-zum-Ziel Wert geändert haben.
Ein PV „Alarm“ Ereignis wurde aktiviert. Ein solches Ereignis ist ein Min/Max
oder Abweichungsalarm auf dem PV Eingang.
Kein Programm geladen oder das geladene Programm ist noch nicht gestartet.
Programm ändern
Dieses Symbol erscheint, wenn Sie die Berechtigung zur Konfiguration von Soll -
wert Programmen haben (beschrieben unter „Programm ändern“).
Segmenttyp
Bei Ein-Kanal Anzeigen sehen Sie hier den Typ des aktuell laufenden Segments.
Haltezeit. Der Segmentwert bleibt für die Dauer der Haltezeit konstant.
Ende (Haltezeit). Zeigt das Ende des Programms. Der Segmentwert bleibt auf
dem letzten wert bis zum Reset.
Ende (Reset). Ende des Programms. Das Programm wird zurückgesetzt.
Rampe. Der Segmentwert steigt (fällt) mit einer festen Rate über eine be-
stimmte zeit bis zum Zielsollwert. Gezeigt ist eine steigende Rampe. Die fallende
Rampe hat ein invertiertes Symbol.
Sprung. Der Segmentwert springt direkt auf den neuen Zielsollwert. Gezeigt ist
ein negativer Sprung. Das Symbol für den positiven Sprung ist invertiert.
Warten. Der Segmentwert bleibt konstant, bis das Wartekriterium erfüllt ist.
