7 USER WIRING
Über das User Wiring haben Sie die Möglichkeit, über das Front Panel Parameter so zu verknüpfen, dass bei-
spielsweise ein Zähler zum Aufwärtszählen konfiguriert wird, wenn ein Alarm aktiv wird. Dies können Sie als
Alternative zu iTools verwenden.
In diesem Abschnitt werden anhand von zwei Beispielen die allgemeinen Techniken erklärt, mit denen Sie Ver-
knüpfungen über die Bedienerschnittstelle des Geräts erstellen und löschen können.
Anmerkungen:
1. Diese Beispiele beziehen sich auf die Kanalkonfiguration und auf die virtuelle Kanalkonfiguration.
Diese sind in
bzw.
beschrieben.
2. Im Zielparameterfeld zeigt ein kleines grünes Dreieck oben links in der Ecke an, dass dort eine
Verknüpfung vorhanden ist.
7 .1 BEISPIEL: RELAIS ANSTEUERN
Das Relais mit den Anschlussklemmen 3A/3B soll angesteuert werden, wenn die durch Kanal 2 gemessene
Temperatur 30 °C überschreitet. Für dieses Beispiel werden Kanal 2 Alarm 1 und eine Hysterese von 4 °C ver-
wendet.
1. Stellen Sie auf der Seite „Kanal 2, Alarm1“ (siehe Anmerkung) die folgenden Parameter ein:
Typ:
Max
Grenzwert:
30
Hysterese:
4
Speichern:
Keine
Unterdrückung:
Aus
Haltezeit:
00:00:00
Bestätigen:
Nein

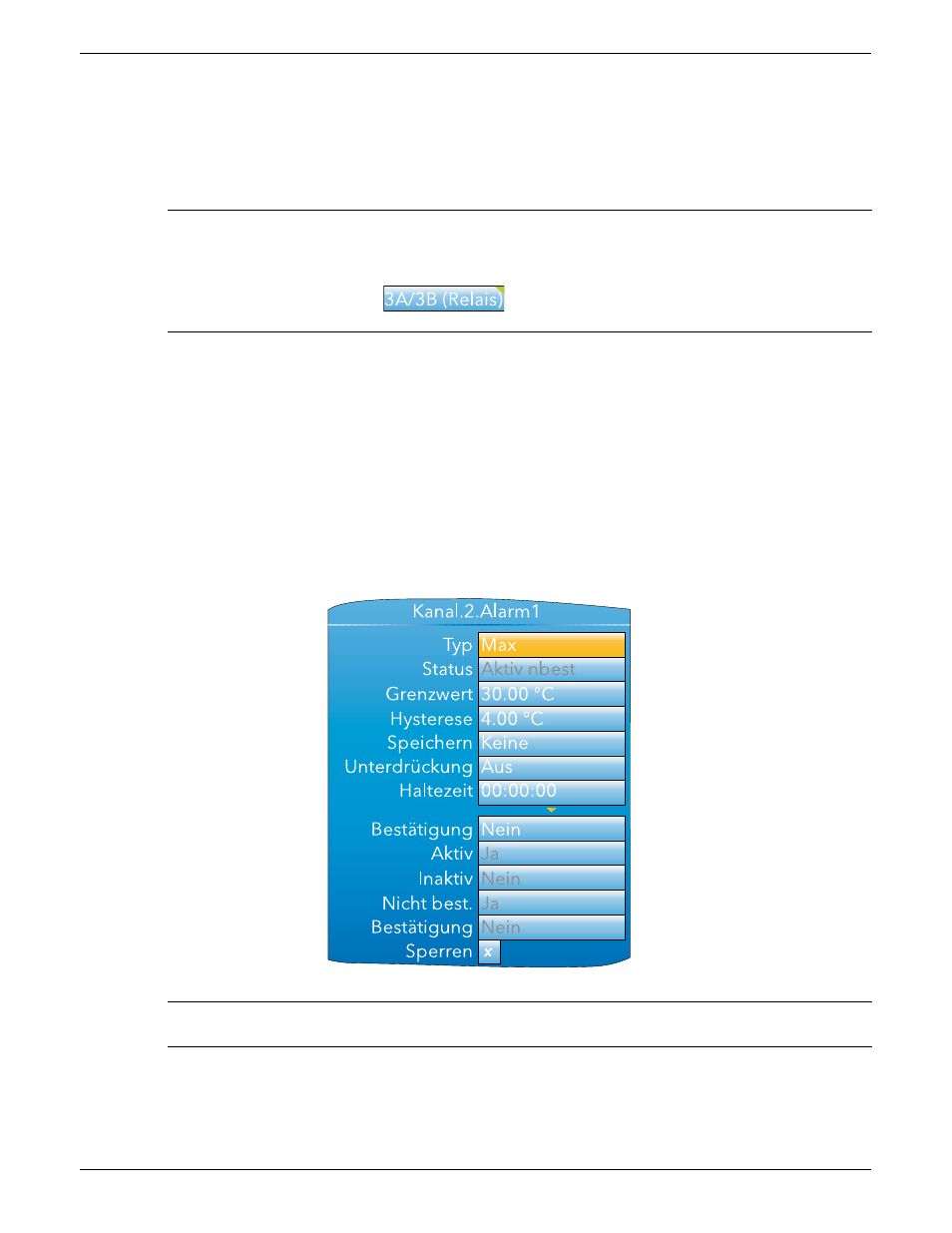

Abbildung 7.1a Einstellung von Kanal 2, Alarm 1
Anmerkung: Sie haben erst Zugriff auf die Konfigurationsbereiche für die Kanalalarme, wenn Sie für
den zuständigen Kanal einen passenden „Typ“ konfiguriert haben (
).
